В данном посте расскажем немного подробней о поставляемых нашей компанией модулях LRS.

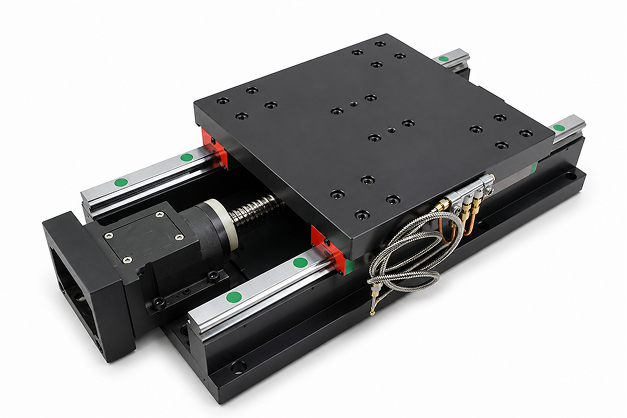

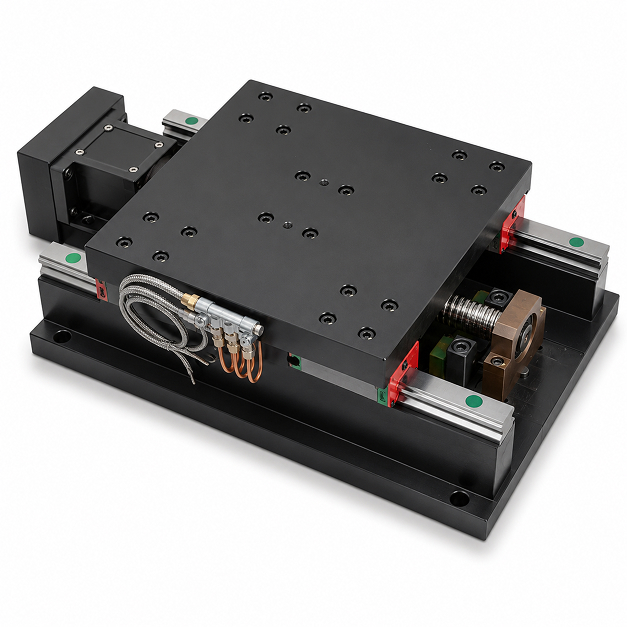

Модуль, или одноосевой координатный стол, представляет собой литое основание, на котором профрезерованы пазы, установлены профильные направляющие и опоры,ШВП, а сверху закреплена пластина, на которой и монтируется перемещаемое оборудование, будь то шпиндель или что-то иное.

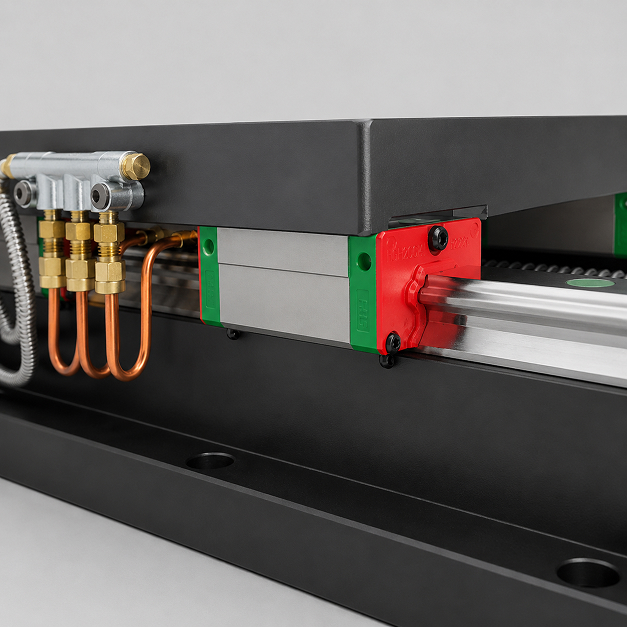

На модуле стоят профильные рельсы Hiwin класса H, типоразмер от 25 до 35 мм.

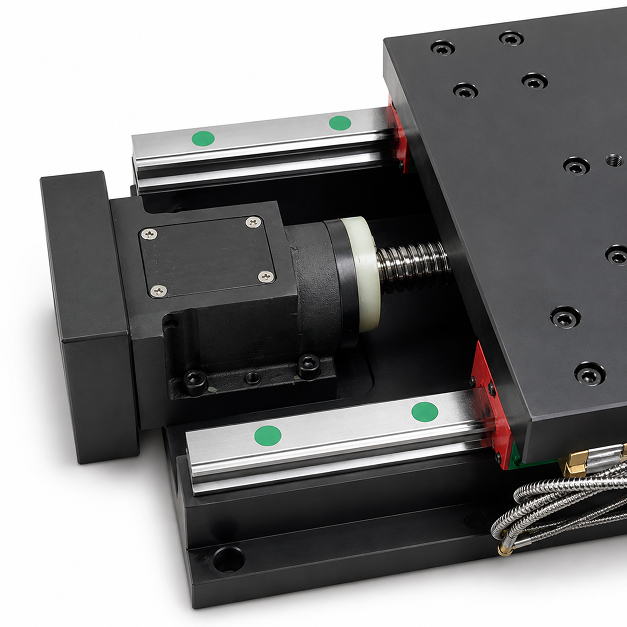

Подшипниковое крепление снабжено крышкой для доступа к муфте, соединяющей вал мотора и ШВП, и капролоновым амортизатором для упора гайкой ШВП.

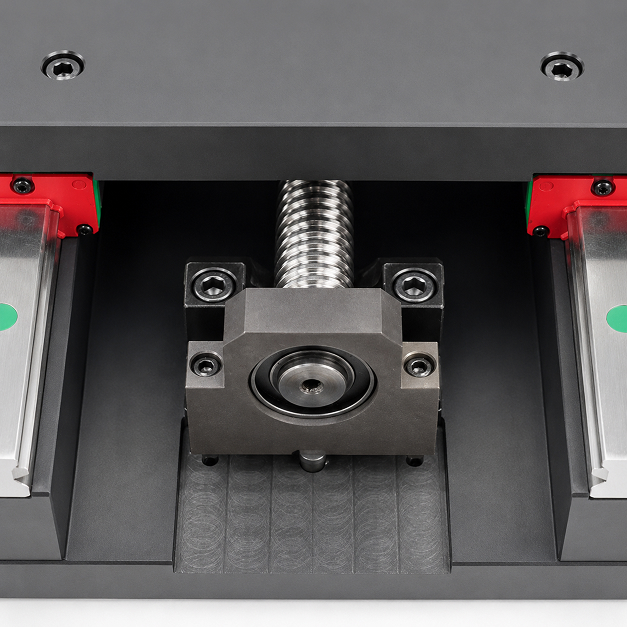

Со стороны мотора подшипники вделаны в литой кронштейн, с другой стоит классическая плавающая опора BF.

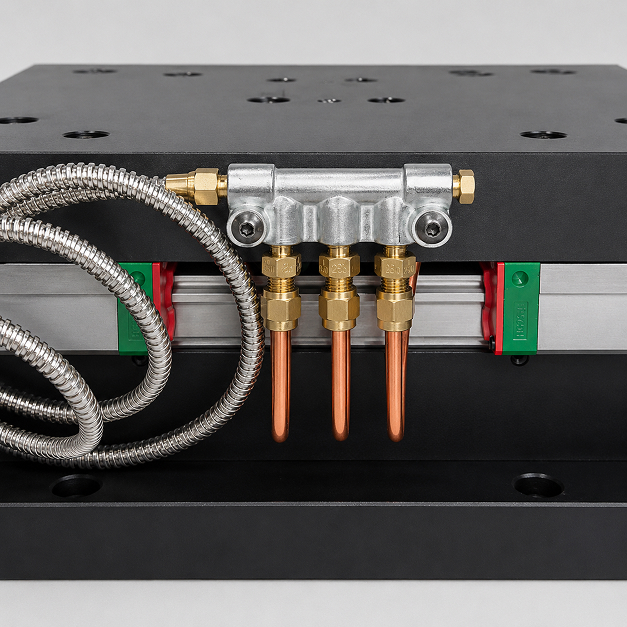

На станке уже проложена система для централизованной автоматической смазки, достаточно её просто подключить к существующей.

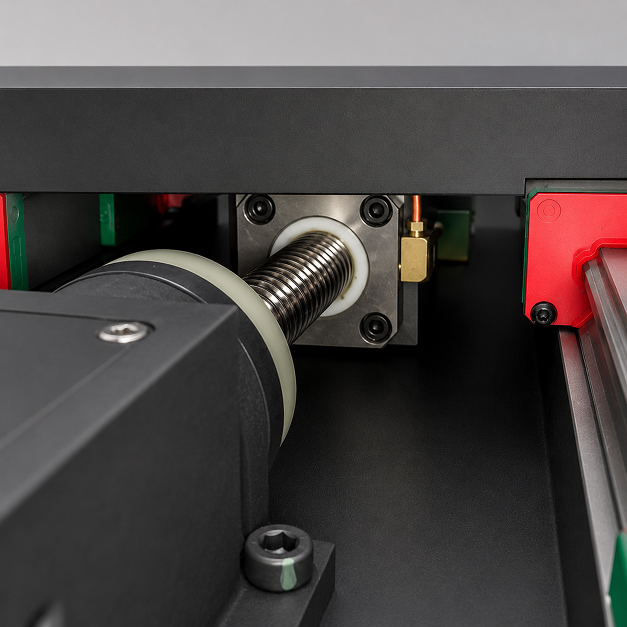

Передачу осуществляет шлифованая ШВП с гайкой с квадратным фланцем.


Модули LRS прекрасное высокоточное и грузоподъемное, а главное - уже готовое решение для создания оборудования с ЧПУ.
