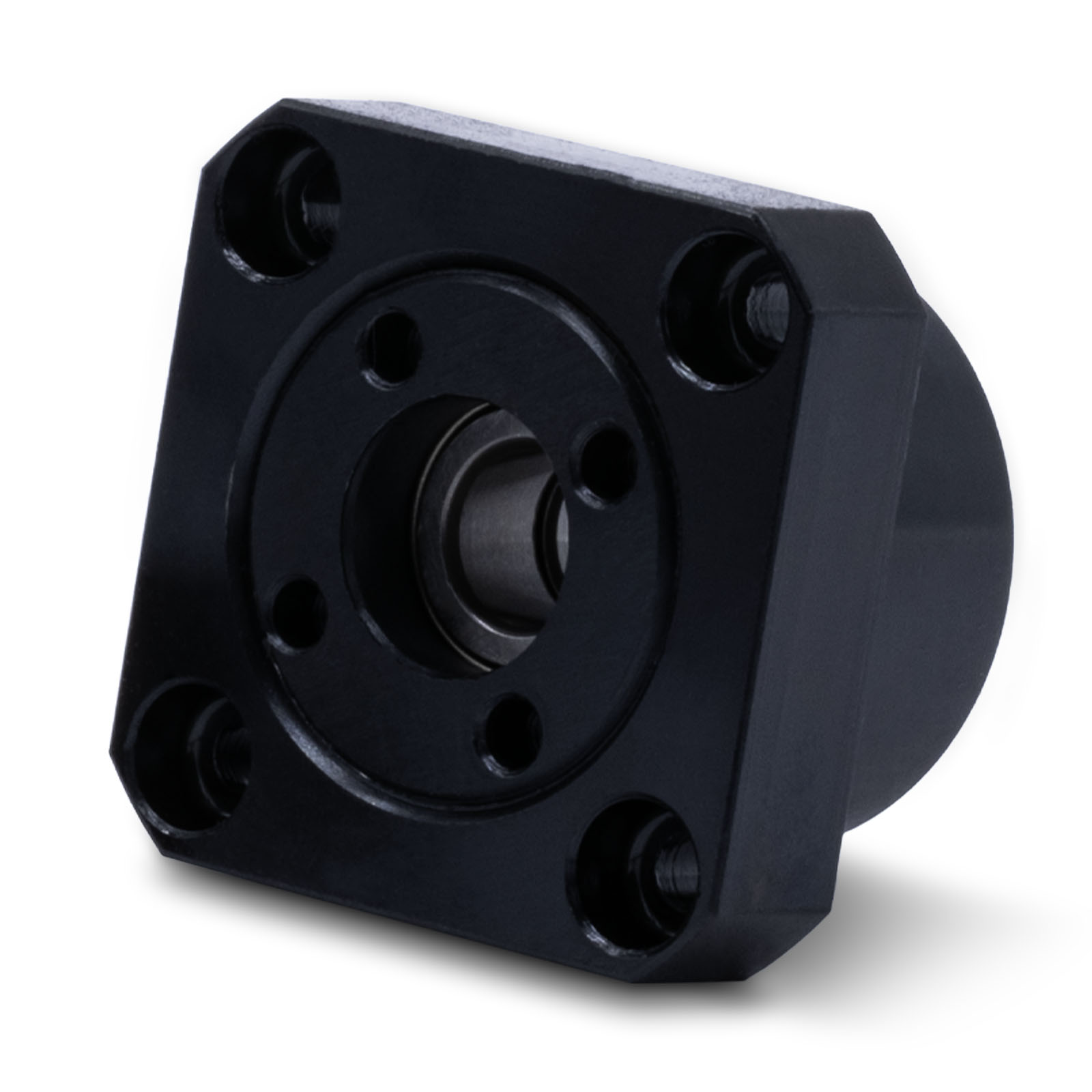

FK8 - опора винта подшипниковая Копировать информацию о товаре в буфер
Опора винта фиксирующая, с радиальным подшипником 2 x 608ZZ. Диаметр внутренней обоймы 8 мм. Крепление фланцевое - винт установливается перпендикулярно плоскости монтажа.
Наличие: есть (обновл. 21.10.2024)
Подшипниковая опора приводного винта/вала диаметром 8 мм фиксирующая
Опора винта фиксирующая. Диаметр внутренней обоймы 8 мм. Крепление фланцевое - винт установливается перпендикулярно плоскости монтажа. В фиксирующих опорах установлены 2 радиальных подшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом. Опоры серии FK - фиксирующего типа.
Руководство на FK8 ()Технические характеристики
| Параметр | Значение |
|---|---|
| Вид | фиксирующая |
| Посадочный диаметр(внутр.) | 8 мм |
| Крепление | фланцевое |
| Класс точности | C7 (JIS) |
| Подшипники | 2 x 608ZZ |
| Резьба стопорной гайки | M8x1.25 |
Чертежи
| Модель | H | D | d | M | L | L1 | L2 | L3 | L4 | L5 | d1 | d2 | D1 | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FK8 | 35 | 28 | 8 | M8x1.25 | 30 | 23.5 | 23 | 9 | 7 | 4 | 3.4 | 6.5 | 35 | 14 |
| FK10 | 42 | 34 | 10 | M10x1.0 | 37.5 | 29 | 29 | 12.5 | 7.5 | 6.5 | 3.5 | 8 | 42 | 16 |
| FK12 | 44 | 36 | 12 | M12 | 37.5 | 29 | 29 | 12 | 7.5 | 6 | 5 | 8 | 44 | 18 |
| FK15 | 52 | 40 | 15 | M15x1 | 42 | 33 | 32 | 15 | 7 | 6 | 5.5 | 10 | 50 | 22 |
| FK17 | 61 | 50 | 17 | M17x1 | 55 | 45 | 45 | 22 | 10 | 10 | 7 | 11 | 62 | 25 |
| FK20 | 68 | 57 | 20 | M20x1.5 | 63 | 52 | 51 | 22 | 11 | 9 | 7 | 11 | 70 | 30 |
| FK25 | 79 | 63 | 25 | M25x1.5 | 67 | 57 | 57 | 27 | 11 | 13 | 9 | 15 | 80 | 35 |
| FK30 | 93 | 75 | 30 | M30x1.5 | 79 | 62 | 62 | 30 | 13 | 15 | 11 | 18 | 95 | 40 |
