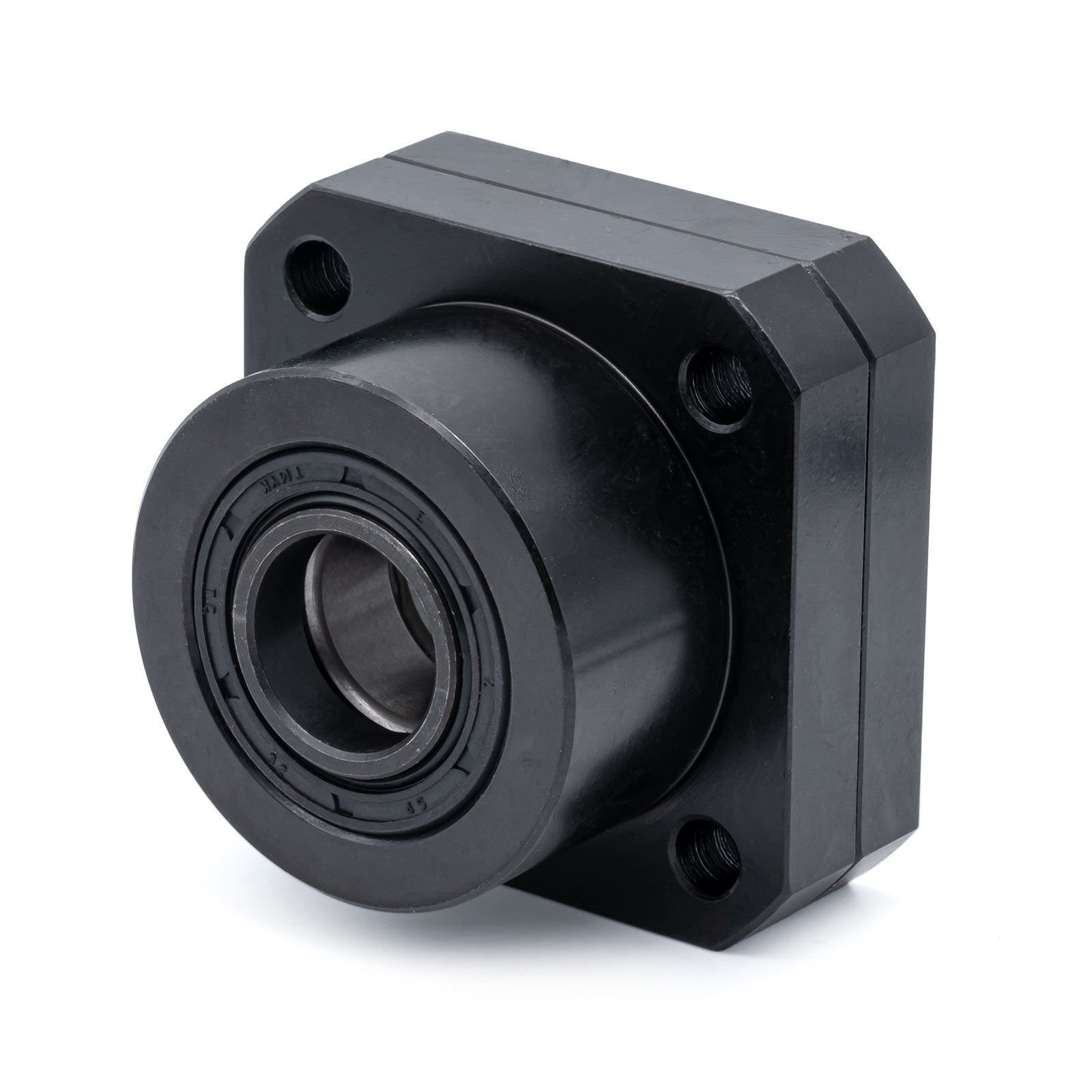

Опора винта FK25 подшипниковая фиксирующая фланцевая
Опора винта FK25 подшипниковая фиксирующая фланцевая Копировать информацию о товаре в буфер
Фиксирующая подшипниковая опора для вала 25 мм. В комплекте стопорная гайка, резьба M25х1.5. Воспринимает радиальные и осевые нагрузки. Крепление фланцевое(перпендикулярно плоскости).
Опора для фиксации конца ходового винта передачи диаметром 25 мм, с фланцем.
В этих фиксирующих опорах установлены 2 радиальных подшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом. Опоры серии FK - фиксирующего типа.
Руководство на FK25 (pdf)Технические характеристики
свернуть
| Свойство | Значение |
| Диаметр вала | 25 мм |
| Крепление | фланцевое |
| Разрешение | C7 (JIS) |
| Резьба | M25х1.5 |
Чертежи
свернуть
| Модель | H | D | d | M | L | L1 | L2 | L3 | L4 | L5 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FK8 | 35 | 28 | 8 мм | M8х1.0 | 30 | 23.5 | 23 | 9 | 7 | 4 | 3.4 | 6.5 |
| FK10 | 42 | 34 | 10 мм | M10x1.0 | 35 | 27.5 | 27 | 10 | 8 | 4 | 4.3 | 8 |
| FK12 | 44 | 36 | 12 мм | M12х1.0 | 35 | 27.5 | 27 | 10 | 8 | 4 | 4.3 | 8 |
| FK15 | 52 | 40 | 15 мм | M15х1.0 | 46 | 36 | 32 | 15 | 8 | 5 | 5.5 | 9.5 |
| FK17 | 61 | 50 | 17 мм | M17х1.0 | 57 | 46 | 46 | 22 | 13 | 9 | 6.6 | 11 |
| FK20 | 68 | 57 | 20 мм | M20х1.0 | 62 | 53 | 53 | 22 | 13 | 9 | 6.6 | 11 |
| FK25 | 79 | 63 | 25 мм | M25х1.5 | 77 | 57 | 57 | 27 | 13 | 13 | 9 | 15 |
| FK30 | 93 | 75 | 79 | 62 | 62 | 30 | 13 | 15 | 11 | 18 |
