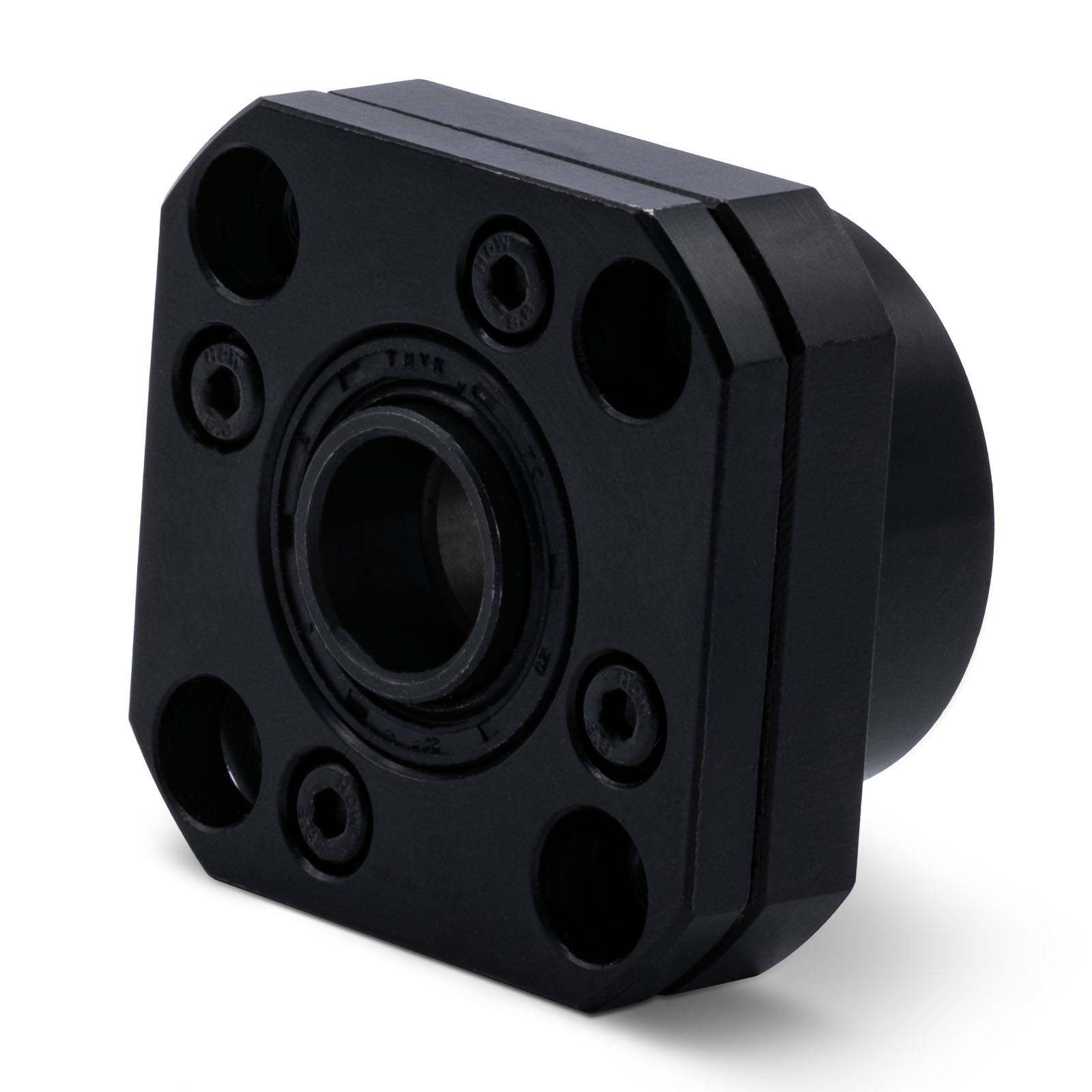

Опора винта FK20 подшипниковая фиксирующая фланцевая

Опора винта FK20 подшипниковая фиксирующая фланцевая
Опора винта FK20 подшипниковая фиксирующая фланцевая
2758 руб. / шт
Кол-во:
Избранное
Сравнить

Опора для фиксации конца ходового винта передачи диаметром 20 мм, с фланцем.

 без люфта

В этих фиксирующих опорах установлены 2 радиальных подшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом. Опоры серии FK - фиксирующего типа.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
Александра
Добрый день. Ведем разработку изделия, закладываем ваши комплектующие. Можете выслать нам чертежи на следующие комплектующие.: ОПОРА ВИНТА FK20 ПОДШИПНИКОВАЯ ФИКСИРУЮЩАЯ ФЛАНЦЕВАЯ; ОПОРА ВИНТА FF20 ПОДШИПНИКОВАЯ ПОДДЕРЖИВАЮЩАЯ; ШАГОВЫЙ ДВИГАТЕЛЬ ST86-114; ГИБКАЯ СОЕДИНИТЕЛЬНАЯ ВИБРОГАСЯЩАЯ BF-30-12.7X10 А так же на винт Hiwin R20-05 проточенный с одной стороны под поддерживающую опору, а с другой под сквозной проход через фиксирующую опору на муфту, длина винта 300 мм.
Интернет-магазин DARXTON.RU
Не совсем понятно, чем не устроили чертежи в документации и на странице товара.
ОТЗЫВЫ
Рейтинг покупателей
0 / 5 4 5 1
На основе 1 оценок покупателей
0%
0%
0%
0%
0%
Отзывы о товаре Опора винта FK20 подшипниковая фиксирующая фланцевая
Оставить отзыв о товаре
Отличный товар
Комментарий
Представьтесь
Для продолжения вы должны дать согласие на обработку персональных данных
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Диаметр вала20 мм
Креплениефланцевое
ТочностьC7 (JIS)
РезьбаМ20х1.0
ЧЕРТЕЖИ

Чертеж опоры FK20

МодельHDdMLL1L2L3L4L5d1d2
FK8 35 28 8 мм М8х1.0 30 23.5 23 9 7 4 3.4 6.5
FK10 42 34 10 мм M10x1.0 35 27.5 27 10 8 4 4.3 8
FK12 44 36 12 мм М12х1.0 35 27.5 27 10 8 4 4.3 8
FK15 52 40 15 мм М15х1.0 46 36 32 15 8 5 5.5 9.5
FK17 61 50 17 мм М17х1.0 57 46 46 22 13 9 6.6 11
FK20 68 57 20 мм М20х1.0 62 53 53 22 13 9 6.6 11
FK25 79 63 25 мм М25х1.5 77 57 57 27 13 13 9 15
FK30 93 75 79 62 62 30 13 15 11 18
