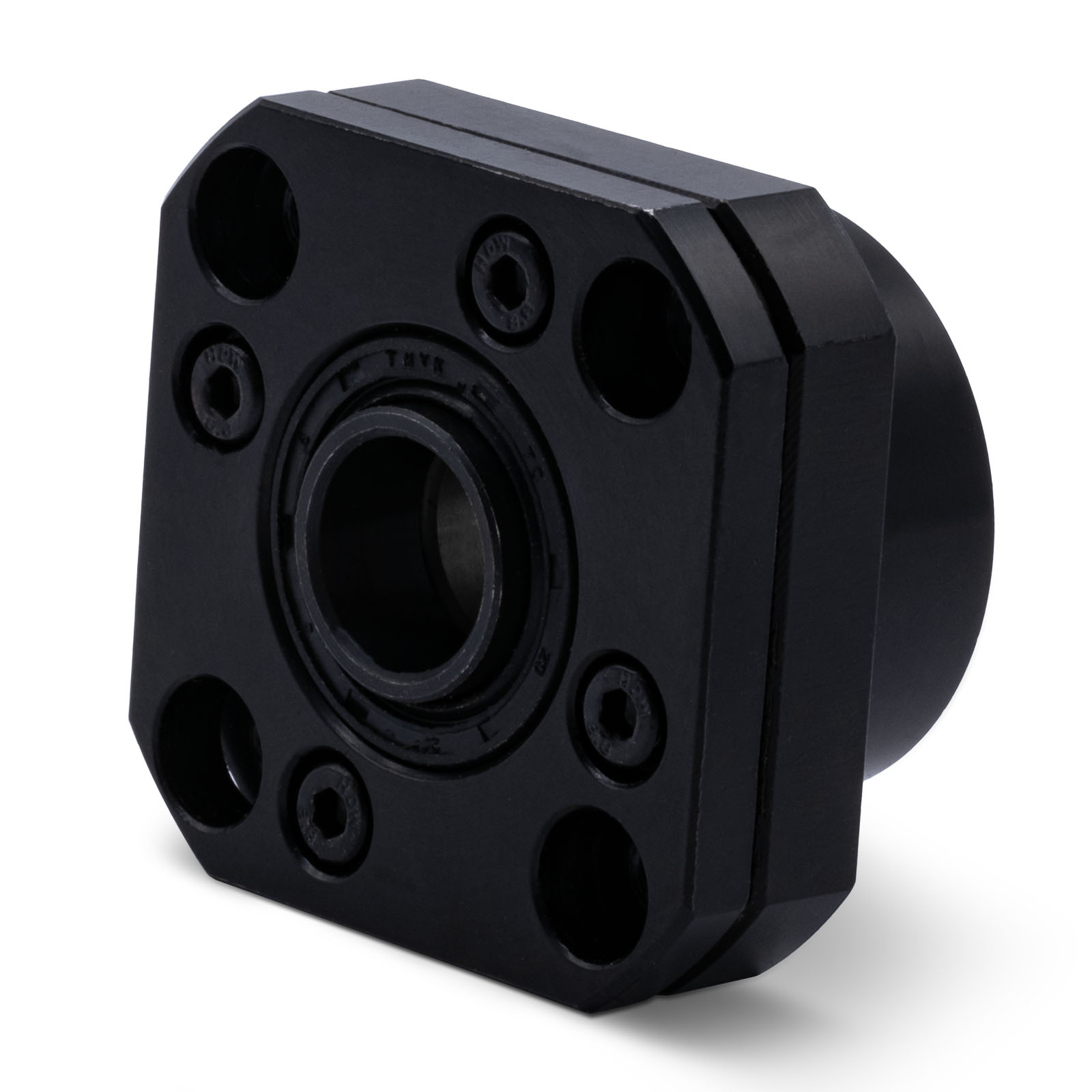

Опора винта FK15 подшипниковая фиксирующая фланцевая

Опора винта FK15 подшипниковая фиксирующая фланцевая
Опора винта FK15 подшипниковая фиксирующая фланцевая
2418 руб. /шт
Кол-во:
Избранное
Сравнить

Опора для фиксации конца ходового винта передачи диаметром 15 мм, с фланцем.

 без люфта

В этих фиксирующих опорах установлены 2 радиальных подшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом. Опоры серии FK - фиксирующего типа.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Диаметр вала15 мм
Креплениефланцевое
ТочностьC7 (JIS)
РезьбаМ15х1.0
ЧЕРТЕЖИ

Чертеж опоры FK15

МодельHDdMLL1L2L3L4L5d1d2
FK8 35 28 8 мм М8х1.0 30 23.5 23 9 7 4 3.4 6.5
FK10 42 34 10 мм M10x1.0 35 27.5 27 10 8 4 4.3 8
FK12 44 36 12 мм М12х1.0 35 27.5 27 10 8 4 4.3 8
FK15 52 40 15 мм М15х1.0 46 36 32 15 8 5 5.5 9.5
FK17 61 50 17 мм М17х1.0 57 46 46 22 13 9 6.6 11
FK20 68 57 20 мм М20х1.0 62 53 53 22 13 9 6.6 11
FK25 79 63 25 мм М25х1.5 77 57 57 27 13 13 9 15
FK30 93 75 79 62 62 30 13 15 11 18
