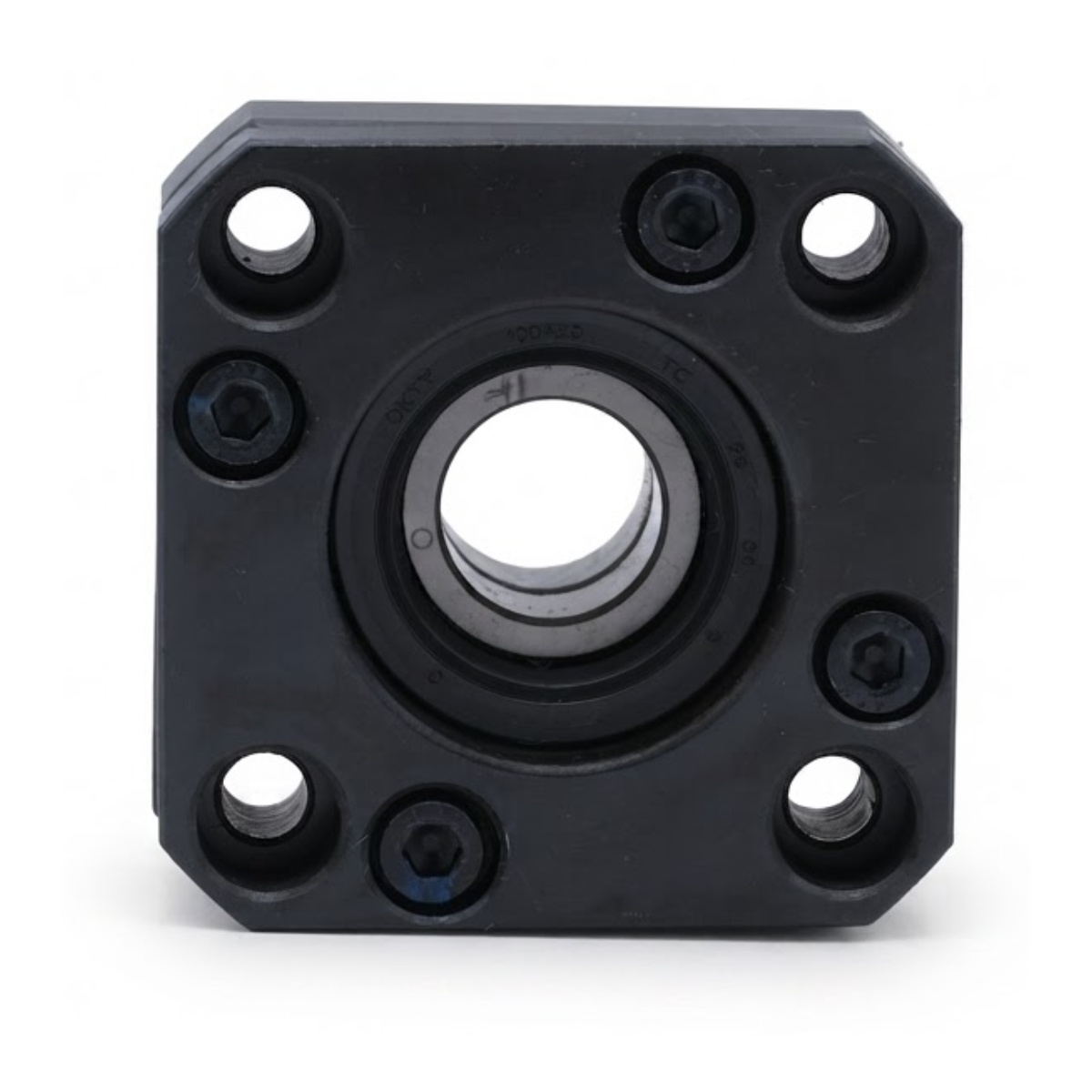

FK17-TAC - опора винта подшипниковая Копировать информацию о товаре в буфер
Опора винта фиксирующая, с радиальным подшипником 2 x 7602017. Диаметр внутренней обоймы 17 мм. Крепление фланцевое - винт установливается перпендикулярно плоскости монтажа.
Наличие: есть (обновл. 15.06.2025)
Подшипниковая опора приводного винта/вала диаметром 17 мм фиксирующая
Фиксатор конца приводного винта передачи диаметром 17 мм мм, с фланцем. Опоры серии FK-TAC - фиксирующего типа, увеличенной грузоподъемности и точности. В опоре установлены два радиально-упорных шарикоподшипника 2 x 7602017, позволяющих зафиксировать винт в радиальном и упорном направлении. Опоры данной серии можно использовать с передачами класса C5
Руководство на FK17-TAC ()Технические характеристики
| Параметр | Значение |
|---|---|
| Вид | фиксирующая |
| Посадочный диаметр(внутр.) | 17 мм |
| Крепление | фланцевое |
| Класс точности | C5 (JIS) |
| Подшипники | 2 x 7602017 |
| Резьба стопорной гайки | M17х1.0 |
| Жесткость осевая | 42 кгс/мкм |
| Осевая нагрузка | 1250 кгс |
Чертежи
| Модель | H | D | d | M | L | L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|---|---|---|---|---|---|
| FK10-C5 | 42 | 34 | 10 | M10x1.0 | 37.5 | 29 | 29 | 12.5 | 7.5 | 6.5 |
| FK12-C5 | 44 | 36 | 12 | M12х1.0 | 37.5 | 29 | 29 | 12 | 7.5 | 6 |
| FK15-C5 | 52 | 40 | 15 | M15х1.0 | 42 | 33 | 32 | 15 | 7 | 6 |
| FK17-C5 | 61 | 50 | 17 | M17х1.0 | 55 | 45 | 45 | 22 | 10 | 10 |
| FK20-C5 | 68 | 57 | 20 | M20х1.0 | 63 | 52 | 51 | 22 | 11 | 9 |
| FK25-C5 | 79 | 63 | 25 | 67 | 57 | 57 | 27 | 11 | 13 | |
| FK30-C5 | 93 | 75 | 30 | 79 | 62 | 62 | 30 | 13 | 15 | |
| Модель | H | D | d | M | L | L1 | L2 | L3 | L4 | L5 |
| FK15-TAC | 52 | 40 | 15 | M15х1.0 | 42 | 33 | 32 | 15 | 7 | 6 |
| FK17-TAC | 61 | 50 | 17 | M17х1.0 | 55 | 45 | 45 | 22 | 10 | 10 |
| FK20-TAC | 68 | 57 | 20 | M20х1.0 | 63 | 52 | 51 | 22 | 11 | 9 |
| FK25-TAC | 79 | 63 | 25 | M25х1.5 | 67 | 57 | 57 | 27 | 11 | 13 |
| FK30-TAC | 93 | 75 | 30 | 79 | 62 | 62 | 30 | 13 | 15 |
| Модель | d1 | d2 | D1 | B | Жесткость |
|---|---|---|---|---|---|
| FK10-C5 | 3.5 | 8 | 42 | 16 | 6.5 кгс/мкм |
| FK12-C5 | 5 | 8 | 44 | 18 | 8.8 кгс/мкм |
| FK15-C5 | 5.5 | 10 | 50 | 22 | 10 кгс/мкм |
| FK17-C5 | 7 | 11 | 62 | 25 | 12.5 кгс/мкм |
| FK20-C5 | 7 | 11 | 70 | 30 | 17 кгс/мкм |
| FK25-C5 | 9 | 15 | 80 | 35 | 19 кгс/мкм |
| FK30-C5 | 11 | 18 | 95 | 40 | 19.5 кгс/мкм |
| Модель | d1 | d2 | D1 | B | Жесткость |
| FK15-TAC | 5.5 | 10 | 50 | 22 | 36 кгс/мкм |
| FK17-TAC | 7 | 11 | 62 | 25 | 42 кгс/мкм |
| FK20-TAC | 7 | 11 | 70 | 30 | 49 кгс/мкм |
| FK25-TAC | 9 | 15 | 80 | 35 | 57 кгс/мкм |
| FK30-TAC | 11 | 18 | 95 | 40 | 63 кгс/мкм |
