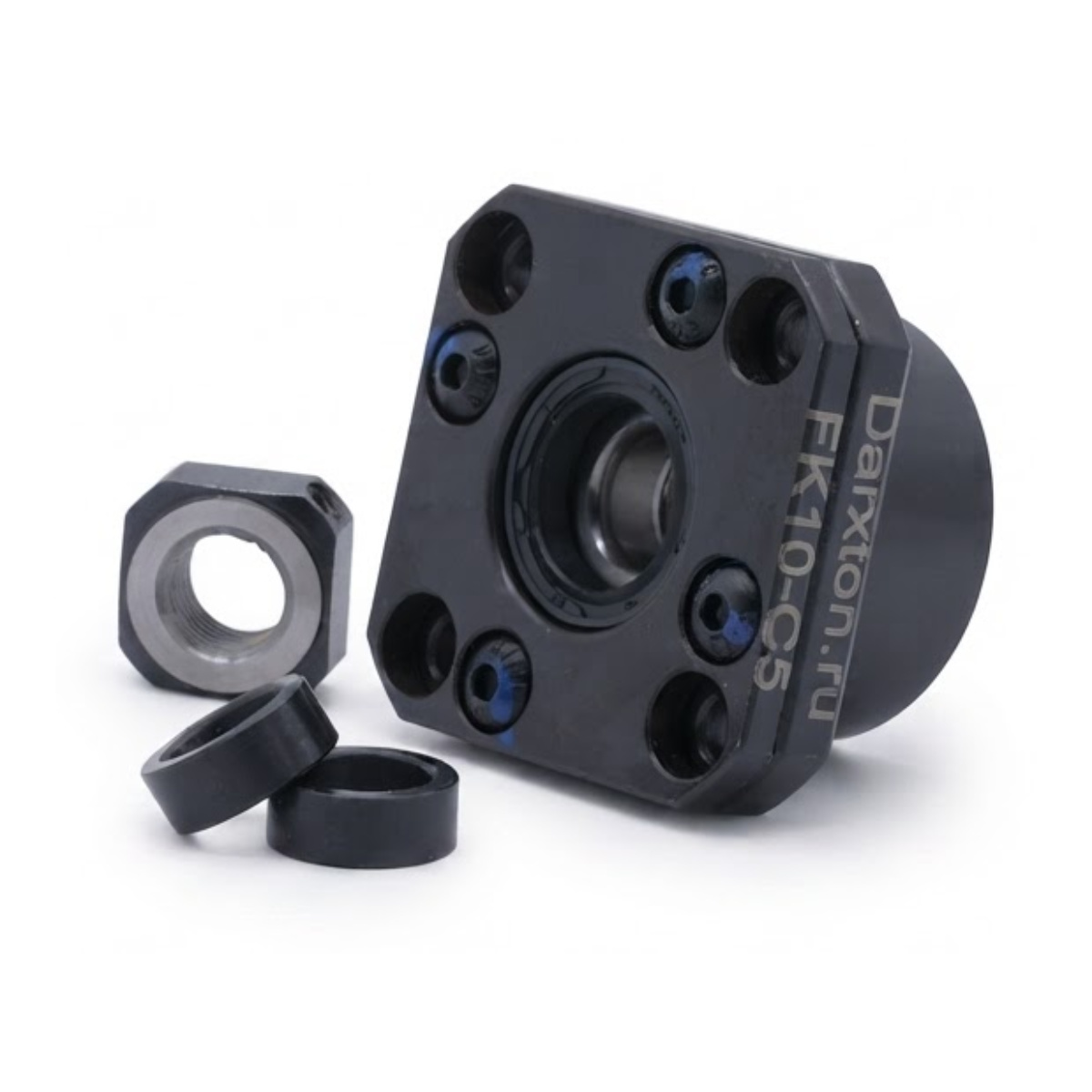

Опора винта FK10-C5 прецизионная фиксирующая с фланцем

Опора винта FK10-C5 прецизионная фиксирующая с фланцем
Опора винта FK10-C5 прецизионная фиксирующая с фланцем
3385 руб. /шт
Кол-во:
Избранное
Сравнить

Опора винта FK10-C5 точность C5

Опора для фиксации конца приводного винта передачи диаметром 10 мм, с фланцем. В опоре установлены два шарикоподшипника, позволяющих зафиксировать винт в радиальном и упорном направлении. Опоры серии FK - фиксирующего типа.

Рейтинг
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Видфиксирующая
Диаметр вала10 мм
Креплениефланцевое
РезьбаM10x1.0
ТочностьC5 (JIS)
Фланецесть
Подшипники2x7000A NSK (дуплекс)
ЧЕРТЕЖИ

Опора винта FK10-С5. Схематический чертеж.

Типоразмер А В С D D1 D2 D3 D4 E F
FK8 14 23 6.5 8 28 3.5 6.2 35 35 14
FK10 17 27 7.5 10 34 4.5 8 42 42 25
FK12 17 27 7.5 12 36 4.5 8 44 44 26 Ø8 4
FK15 17 32 10 15 40 5.5 9.5 52 52 31
FK20 30 52 8 20 57 6.5 11 68 68 41
FK25 30 57 13 25 63 9 15 79 79 47
