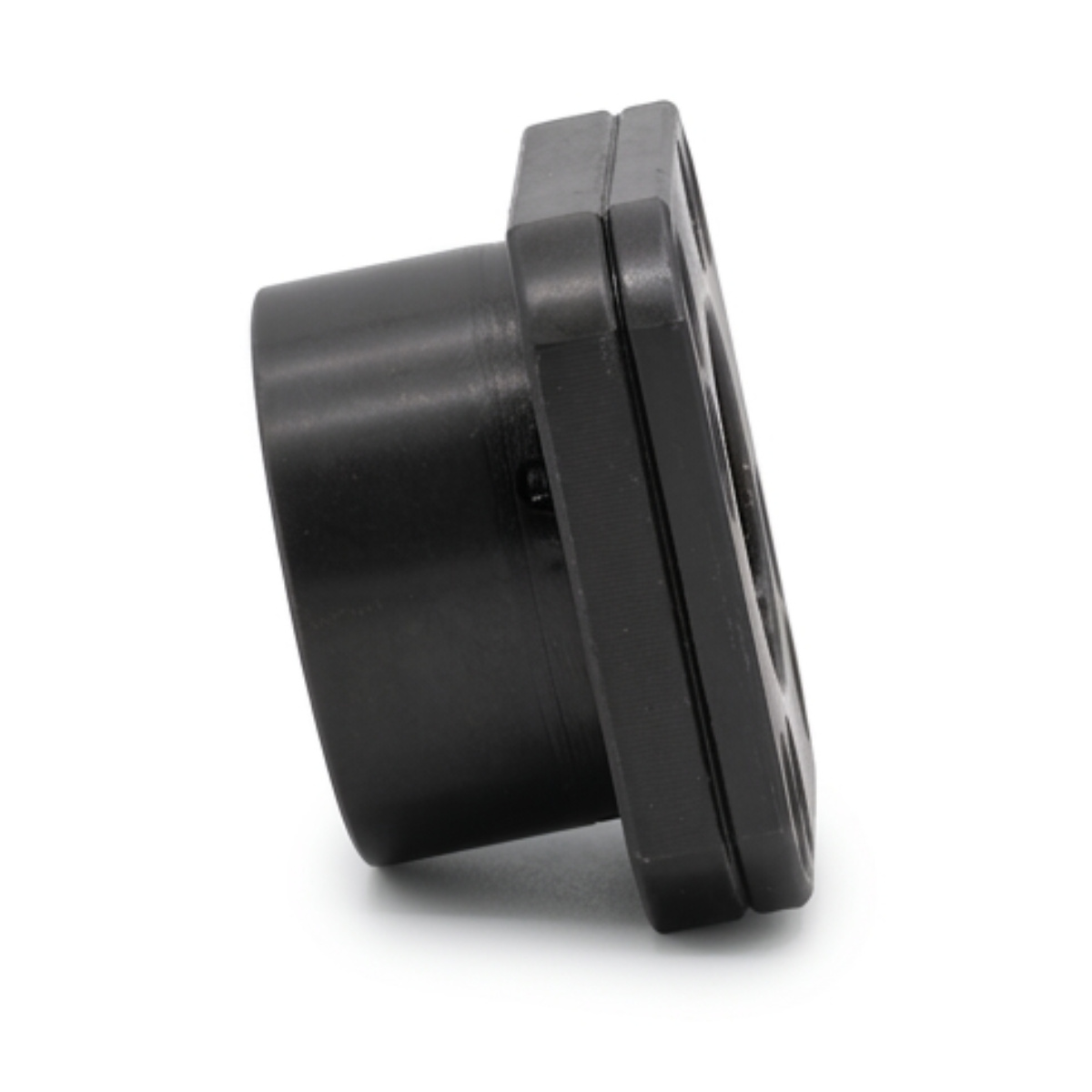

Опора винта FK12-C5 прецизионная фиксирующая с фланцем
Опора винта FK12-C5 прецизионная фиксирующая с фланцем
4540
руб. /шт
Опора винта FK12-C5 точность C5
Опора для фиксации конца приводного винта передачи диаметром 12 мм, с фланцем. В опоре установлены два шарикоподшипника, позволяющих зафиксировать винт в радиальном и упорном направлении. Опоры серии FK-C5 - прецизионные фиксирующего типа.
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойство | Значение |
| Вид | фиксирующая |
| Диаметр вала | 12 мм |
| Крепление | фланцевое |
| Резьба | М12х1.0 |
| Точность | C5 (JIS) |
| Фланец | есть |
СКАЧАТЬ
3D-модель FK12-C5
ЧЕРТЕЖИ
| Модель | H | D | d | M | L | L1 | L2 | L3 | L4 | L5 | d1 | d2 | Подшипники |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FK10-C5 | 42 | 34 | 10 мм | M10x1.0 | 35 | 27,5 | 27 | 10 | 8 | 4 | 4.3 | 8 | 2 x 7000A |
| FK12-C5 | 44 | 36 | 12 мм | М12х1.0 | 35 | 27,5 | 27 | 10 | 8 | 4 | 4.3 | 8 | 2 x 7001A |
| FK15-C5 | 52 | 40 | 15 мм | М15х1.0 | 46 | 36 | 32 | 15 | 8 | 5 | 5.5 | 9.5 | 2 x 7002A |
| FK17-C5 | 61 | 50 | 17 мм | М17х1.0 | 57 | 46 | 46 | 22 | 13 | 9 | 6.6 | 11 | 2 x 7203A |
| FK20-C5 | 68 | 57 | 20 мм | М20х1.0 | 62 | 53 | 53 | 22 | 13 | 9 | 6.6 | 11 | 2 x 7204A |
| FKA20-C5 | 72 | 57 | 20 мм | М20х1.0 | 64 | 52 | 52 | 22 | 13 | 9 | 6.6 | 11 | |
| FK25-C5 | 79 | 63 | 77 | 57 | 57 | 27 | 13 | 13 | 9 | 15 | 2 x 7205A | ||
| FK30-C5 | 93 | 75 | 79 | 62 | 62 | 30 | 13 | 15 | 11 | 18 | 2 x 7206A |
