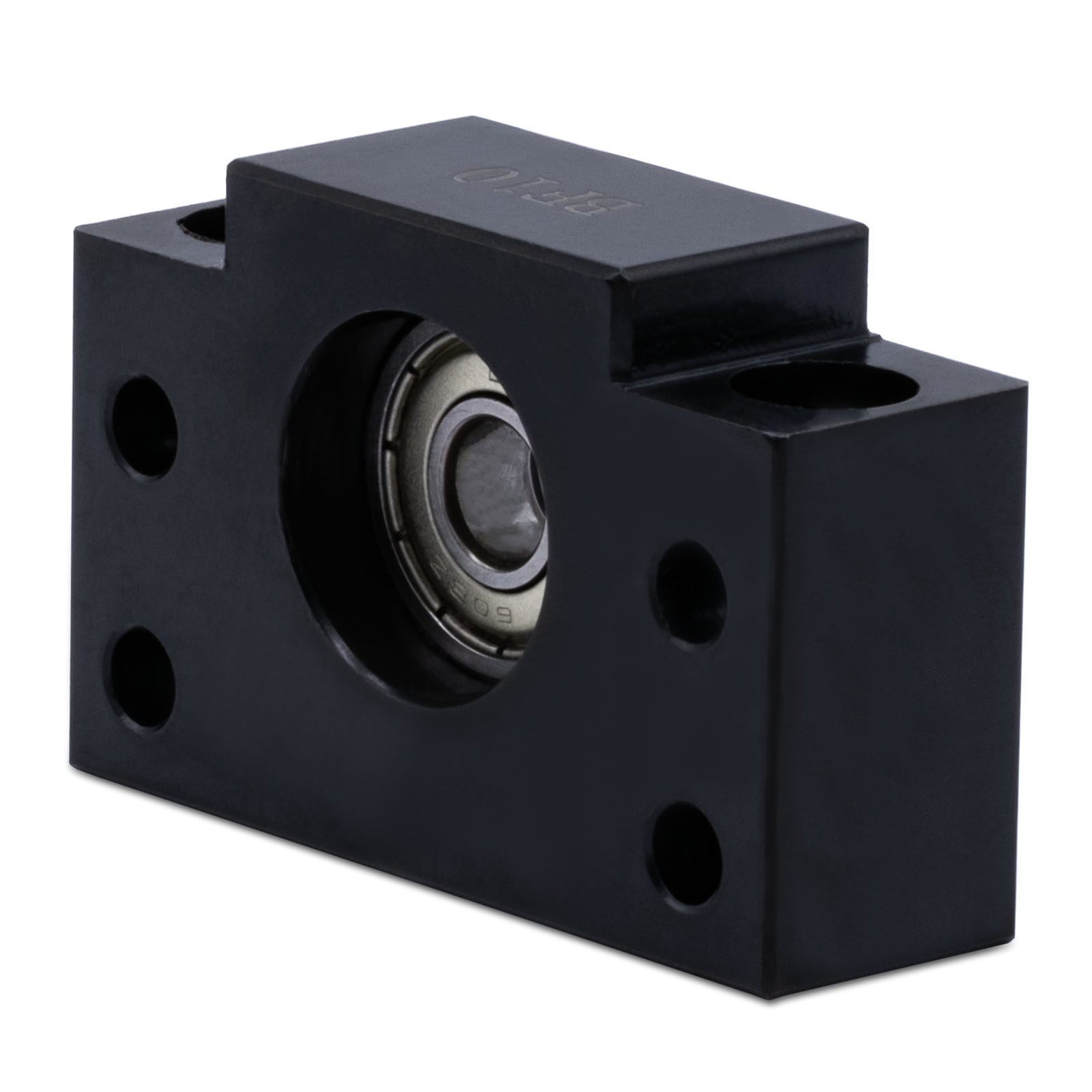

BF10 - опора винта подшипниковая Копировать информацию о товаре в буфер
BF10 Опора винта поддерживающая, с радиальным подшипником 608ZZ. Диаметр внутренней обоймы 8 мм. Крепление универсальное - параллельно или перпендикулярно монтажной плоскости.
Наличие: есть (обновл. 21.10.2024)
Подшипниковая опораприводного винта/вала диаметром 8 мм поддерживающая, серия BF
Опора для фиксации приводного винта с обработкой в размер 8 мм . В плавающей опоре установлен радиальный подшипник 608ZZ, фиксирующий винт в радиальном направлении и воспринимающий ограниченные осевые нагрузки. Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать как минимум одну фиксирующую опору типа BK. Комплект: корпус опоры, стопорное кольцо, подшипник.
Стандартные чертежи обработки доступны для скачивания ниже. Также возможна обработка по чертежам заказчика.
Руководство на BF10 ()Технические характеристики
| Параметр | Значение |
|---|---|
| Вид | поддерживающая |
| Посадочный диаметр(внутр.) | 8 мм |
| Крепление | вертикально, плашмя |
| Класс точности | C7 (JIS) |
| Подшипники | 608ZZ |
| Резьба стопорной гайки | нет |
Чертежи
| Модель | A | B | B1 | A1 | C | D | E | D1 | t | J | H | h | D2 | D3 | Подшипник |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BF10 | 60 | 39 | 32.5 | 34 | 46 | 8 | 15 | 5.5 | 10 | 20 | 23 | 6 | 6.3 | 10 | 608ZZ |
| BF12 | 60 | 43 | 32.5 | 34 | 46 | 10 | 18 | 5.5 | 7.5 | 20 | 25 | 2 | 6.3 | 10 | 6000ZZ |
| BF15 | 70 | 48 | 38 | 40 | 54 | 15 | 18 | 5.5 | 10 | 20 | 28 | 6 | 6.3 | 10 | 6002ZZ |
| BF17 | 86 | 64 | 55 | 50 | 68 | 17 | 28 | 6.6 | 10.5 | 23 | 39 | 10 | 9 | 14 | 6003ZZ |
| BF20 | 88 | 60 | 50 | 52 | 70 | 20 | 22 | 6.6 | 12 | 26 | 34 | 10 | 9 | 14 | 6004ZZ |
| BF25 | 108 | 80 | 70 | 64 | 85 | 25 | 33 | 9 | 15 | 30 | 48 | 11 | 11 | 17 | 6205ZZ |
| BF30 | 128 | 89 | 78 | 76 | 102 | 30 | 33 | 11 | 18.5 | 32 | 51 | 13.5 | 20 | 17 | 6206ZZ |
| BF35 | 140 | 96 | 79 | 88 | 114 | 35 | 35 | 11 | 17 | 32 | 52 | 13 | 14 | 20 | 6207ZZ |
| BF40 | 158 | 110 | 90 | 100 | 130 | 40 | 37 | 14 | 23 | 37 | 60 | 17 | 18 | 26 | 6208ZZ |
