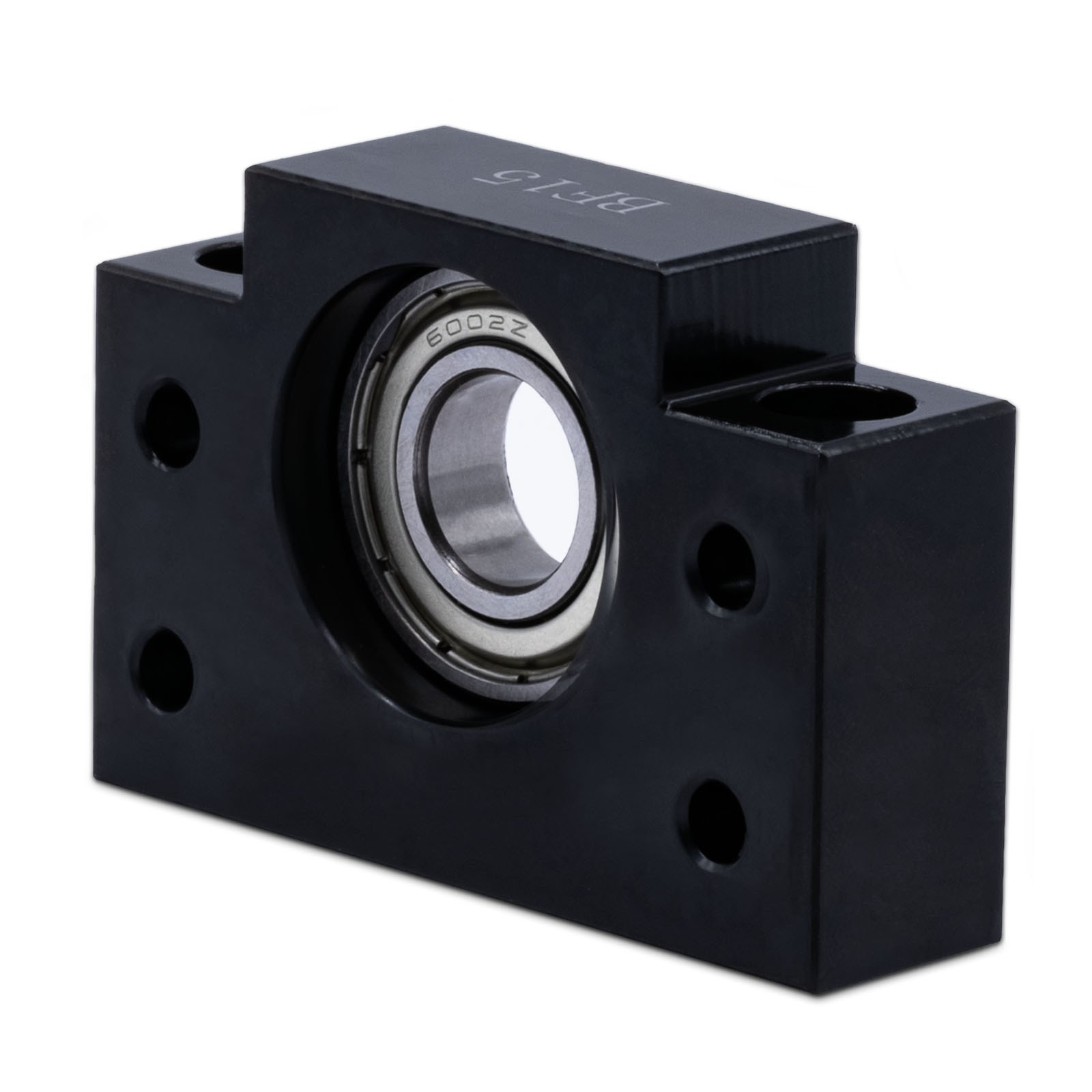

Опора винта ШВП BF15 плавающая с радиальным подшипником

Опора винта ШВП BF15 плавающая с радиальным подшипником
Опора винта ШВП BF15 плавающая с радиальным подшипником
1062 руб. /шт
Кол-во:
Избранное
Сравнить

Опора для фиксации приводного винта с обработкой в размер 15 мм . В плавающей опоре установлен радиальный подшипник 6002ZZ, фиксирующий винт в радиальном направлении и воспринимающий ограниченные осевые нагрузки. Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать как минимум одну фиксирующую опору типа BK. Комплект: корпус опоры, стопорное кольцо, подшипник.

Стандартные чертежи обработки доступны для скачивания ниже. Также возможна обработка по чертежам заказчика.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Вид
Диаметр вала15 мм
Крепление
ТочностьC7 (JIS)
ЧЕРТЕЖИ

Опора винта подшипниковая поддерживающая BF15. Схематический чертеж.

Модель A B C C1 D1 D2 D3 E F G H d
BF10 60 20 39 32.5 10 6.3 5 46 15 46 34 8
BF12 60 20 43 32.5 10 6,3 5 46 18 46 34 10
BF15 70 20 48 38 10 6,3 5 54 18 54 40 15
BF17 86 23 64 55 14 9 6.6 68 28 68 50 17
BF20 88 26 60 50 14 9 6.6 70 22 70 52 20
BF25 108 30 80 70 17 11 9 85 33 85 64 25
BF30 128 32 89 78 17 20 11 102 33 102 76 30
BF35 140 32 96 79 20 14 11 114 35 114 88 35
BF40 158 37 110 90 26 18 14 130 37 130 100 40
