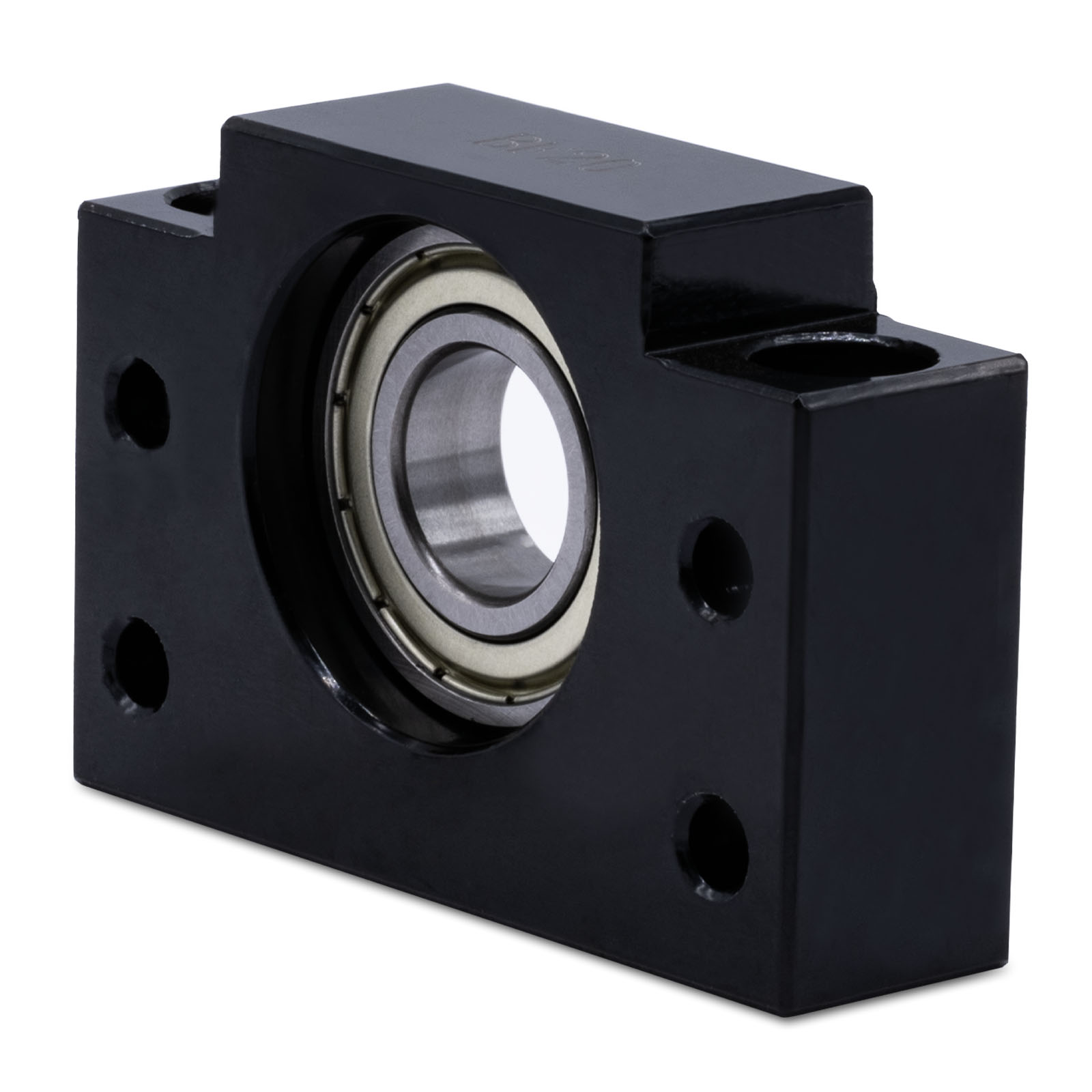

Опора винта ШВП BF20 плавающая с радиальным подшипником

Опора винта ШВП BF20 плавающая с радиальным подшипником
Опора винта ШВП BF20 плавающая с радиальным подшипником
1936 руб. /шт
Кол-во:
Избранное
Сравнить

Опора для фиксации приводного винта с обработкой в размер 20 мм . В плавающей опоре установлен радиальный подшипник 6004ZZ, фиксирующий винт в радиальном направлении и воспринимающий ограниченные осевые нагрузки. Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать как минимум одну фиксирующую опору типа BK. Комплект: корпус опоры, стопорное кольцо, подшипник.

Стандартные чертежи обработки доступны для скачивания ниже. Также возможна обработка по чертежам заказчика.

Рейтинг
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Вид
Диаметр вала20 мм
Крепление
ТочностьC7 (JIS)
ЧЕРТЕЖИ

Опора винта подшипниковая поддерживающая BF20. Схематический чертеж.

Модель A B C C1 D1 D2 D3 E F G H d
BF10 60 20 39 32.5 10 6.3 5 46 15 46 34 8
BF12 60 20 43 32.5 10 6,3 5 46 18 46 34 10
BF15 70 20 48 38 10 6,3 5 54 18 54 40 15
BF17 86 23 64 55 14 9 6.6 68 28 68 50 17
BF20 88 26 60 50 14 9 6.6 70 22 70 52 20
BF25 108 30 80 70 17 11 9 85 33 85 64 25
BF40 158 37 110 90 26 18 14 130 37 130 100 40
