Кронштейн для двигателя MBA20-E с фланцем 80 мм

Кронштейн для двигателя MBA20-E с фланцем 80 мм
Кронштейн для двигателя MBA20-E с фланцем 80 мм
6735 руб. /шт
Кол-во:
Избранное
Сравнить

Кронштейн для шагового двигателя

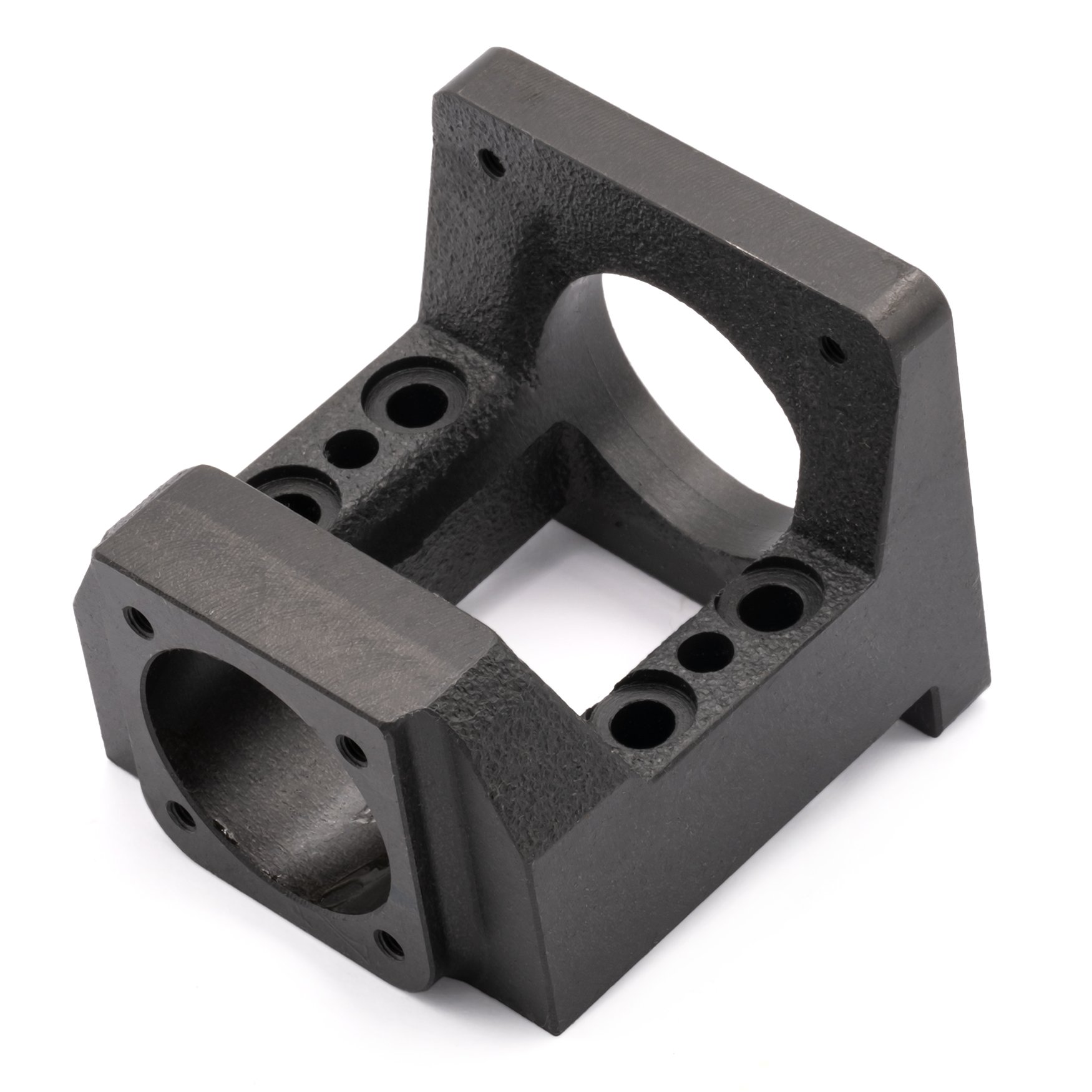

Держатель для монтажа двигателя. Одна сторона кронштейна соответствует фланцу серводвигателя 80 мм, другая обработана для крепления опоры типа FK. Кронштейн устанавливается на плоскость, параллельную оси ротора двигателя и позволяет соединить в одну конструкцию двигатель и опору FKA20 для установки приводного винта. Для поддержки другого конца винта подойдет опора BF20.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Материалсталь (литье)
Фланец80 мм
СКАЧАТЬ
ЧЕРТЕЖИ
Чертеж для Кронштейн MBA20-E

Модель Фланец A B C D1 D2 E F G H J M1 M2 Опоры
MBA10-C Nema23 50 20 65 38 34 75 47 47 30 30 4 4 FK10/BF10
MBA10-D 60 мм 50 20 65 50 34 74 50 50 29 29 4 4 FK10/BF10
MBA12-C Nema23 50 20 65 38 36 74 47 47 31 31 4 4 FK12/BF12
MBA12-D 60 мм 50 20 65 50 36 74 50 50 30 30 5 4 FK12/BF12
MBA15-C Nema23 54 27 70 38 40 82 47 47 35 35 4 5 FK15/BF15
MBA15-D 60 мм 54 27 70 50 40 83 49 49 35 35 5 5 FK15/BF15
MBA15-F Nema34 69 27 88 73 40 93 69 69 35 35 6 5 FK15/BF15
MBA15-E 80 мм 70 28 88 70 40 95 63 63 35 35 6 5 FK15/BF15
MBA20-F Nema34 70 42 113 73 57 113 70 70 57 44 6 6 FKA20/BF20
MBA20-E 80 мм 70 42 113 70 57 113 63 63 57 44 6 6 FKA20/BF20
