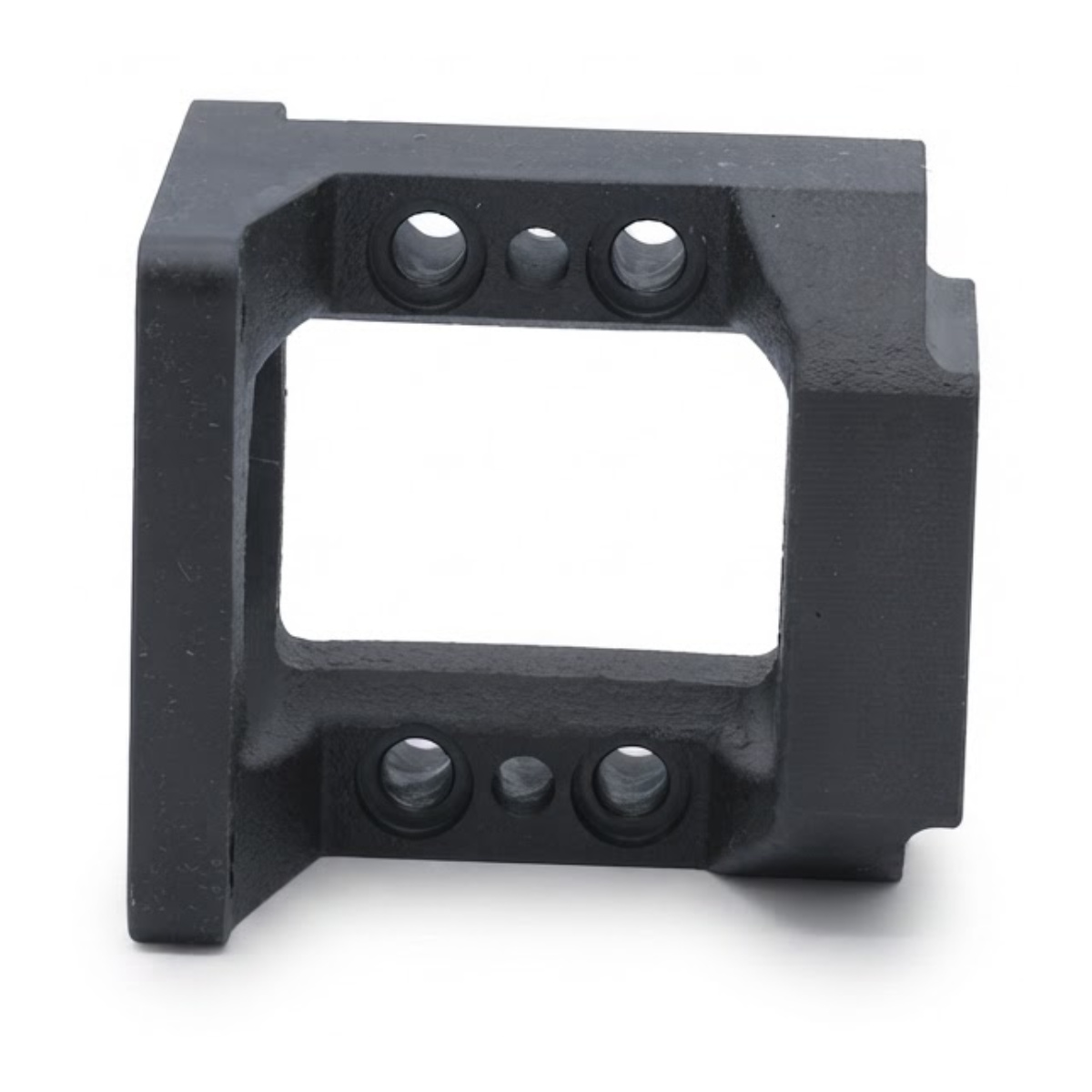

Кронштейн для двигателя MBA10-D с фланцем 60 мм
Кронштейн для двигателя MBA10-D с фланцем 60 мм
3218
руб. /шт
Кронштейн для шагового двигателя
Держатель для монтажа двигателя. Одна сторона кронштейна соответствует фланцу серводвигателя 60 мм, другая обработана для крепления опоры типа FK. Кронштейн устанавливается на плоскость, параллельную оси ротора двигателя и позволяет соединить в одну конструкцию шаговый двигатель и опору FK10 для установки приводного винта. Для поддержки другого конца винта подойдет опора BF10.
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Скачать
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойство | Значение |
| Материал | сталь (литье) |
| Фланец | 60 мм |
СКАЧАТЬ
Скачать 3D-модель для Кронштейн для двигателя MBA10-D с фланцем 60 мм
ЧЕРТЕЖИ
| Модель | Фланец | A | B | C | D1 | D2 | E | F | G | H | J | M1 | M2 | Опоры |
| MBA10-C | Nema23 | 50 | 20 | 65 | 38 | 34 | 75 | 47 | 47 | 30 | 30 | 4 | 4 | FK10/BF10 |
| MBA10-D | 60 мм | 50 | 20 | 65 | 50 | 34 | 74 | 50 | 50 | 29 | 29 | 4 | 4 | FK10/BF10 |
| MBA12-C | Nema23 | 50 | 20 | 65 | 38 | 36 | 74 | 47 | 47 | 31 | 31 | 4 | 4 | FK12/BF12 |
| MBA12-D | 60 мм | 50 | 20 | 65 | 50 | 36 | 74 | 50 | 50 | 30 | 30 | 5 | 4 | FK12/BF12 |
| MBA15-C | Nema23 | 54 | 27 | 70 | 38 | 40 | 82 | 47 | 47 | 35 | 35 | 4 | 5 | FK15/BF15 |
| MBA15-D | 60 мм | 54 | 27 | 70 | 50 | 40 | 83 | 49 | 49 | 35 | 35 | 5 | 5 | FK15/BF15 |
| MBA15-F | Nema34 | 69 | 27 | 88 | 73 | 40 | 93 | 69 | 69 | 35 | 35 | 6 | 5 | FK15/BF15 |
| MBA15-E | 80 мм | 70 | 28 | 88 | 70 | 40 | 95 | 63 | 63 | 35 | 35 | 6 | 5 | FK15/BF15 |
| MBA20-F | Nema34 | 70 | 42 | 113 | 73 | 57 | 113 | 70 | 70 | 57 | 44 | 6 | 6 | FKA20/BF20 |
| MBA20-E | 80 мм | 70 | 42 | 113 | 70 | 57 | 113 | 63 | 63 | 57 | 44 | 6 | 6 | FKA20/BF20 |
