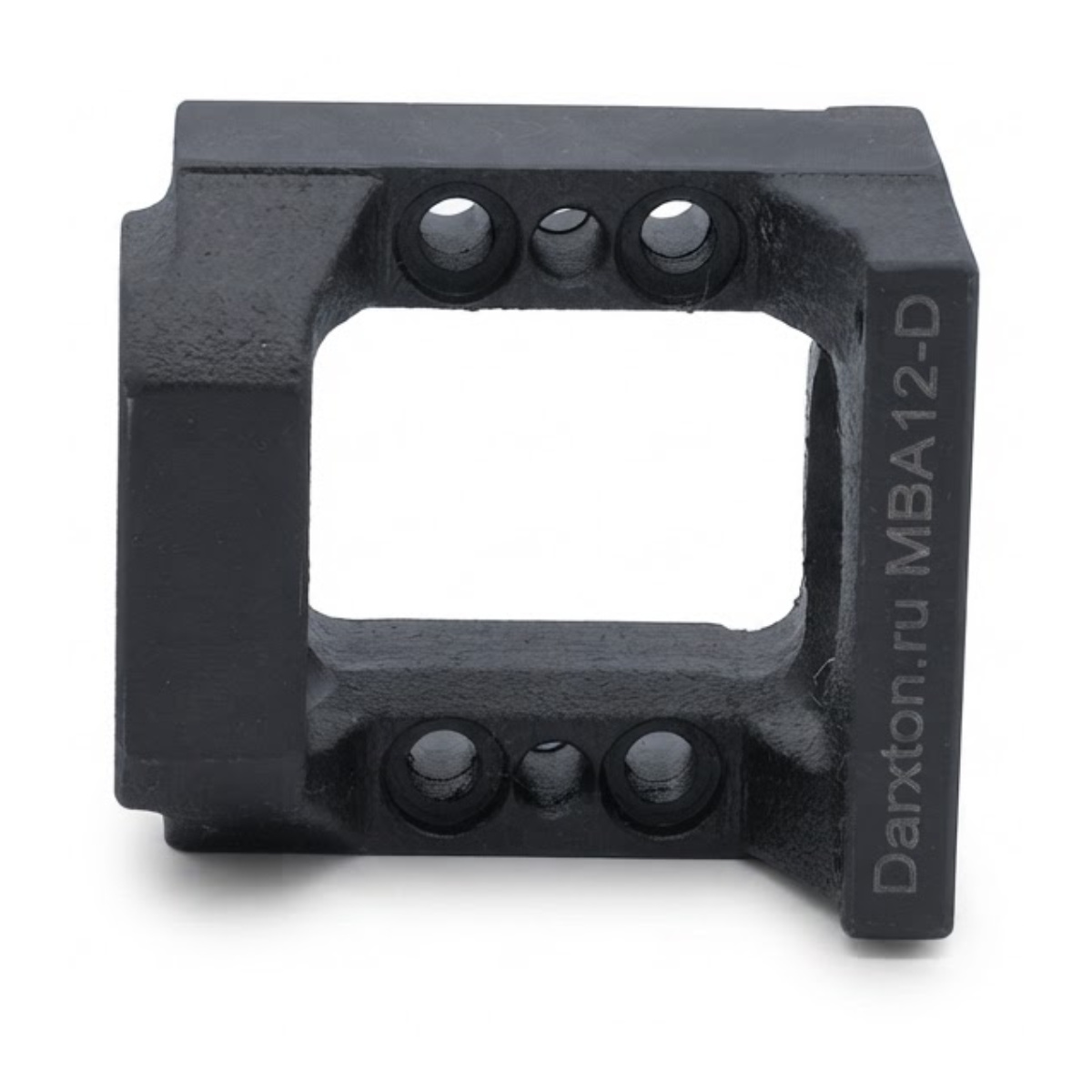

Кронштейн для двигателя MBA12-D с фланцем 60 мм
Кронштейн для двигателя MBA12-D с фланцем 60 мм
4521
руб. /
шт
Кронштейн для шагового двигателя
Держатель для монтажа двигателя. Одна сторона кронштейна соответствует фланцу серводвигателя 60 мм, другая обработана для крепления опоры типа FK. Кронштейн устанавливается на плоскость, параллельную оси ротора двигателя и позволяет соединить в одну конструкцию двигатель и опору FK12 для установки приводного винта. Для поддержки другого конца винта подойдет опора BF12.
- Технические характеристики
- Скачать
- Чертежи
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойство | Значение |
| Материал | сталь (литье) |
| Фланец | 60 мм |
Скачать 3D-модель для Кронштейн для двигателя MBA12-D с фланцем 60 мм
ЧЕРТЕЖИ
| Модель | Фланец | A | B | C | D1 | D2 | E | F | G | H | J | M1 | M2 | Опоры |
| MBA10-C | Nema23 | 50 | 20 | 65 | 38 | 34 | 75 | 47 | 47 | 30 | 30 | 4 | 4 | FK10/BF10 |
| MBA10-D | 60 мм | 50 | 20 | 65 | 50 | 34 | 74 | 50 | 50 | 29 | 29 | 4 | 4 | FK10/BF10 |
| MBA12-C | Nema23 | 50 | 20 | 65 | 38 | 36 | 74 | 47 | 47 | 31 | 31 | 4 | 4 | FK12/BF12 |
| MBA12-D | 60 мм | 50 | 20 | 65 | 50 | 36 | 74 | 50 | 50 | 30 | 30 | 5 | 4 | FK12/BF12 |
| MBA15-C | Nema23 | 54 | 27 | 70 | 38 | 40 | 82 | 47 | 47 | 35 | 35 | 4 | 5 | FK15/BF15 |
| MBA15-D | 60 мм | 54 | 27 | 70 | 50 | 40 | 83 | 49 | 49 | 35 | 35 | 5 | 5 | FK15/BF15 |
| MBA15-F | Nema34 | 69 | 27 | 88 | 73 | 40 | 93 | 69 | 69 | 35 | 35 | 6 | 5 | FK15/BF15 |
| MBA15-E | 80 мм | 70 | 28 | 88 | 70 | 40 | 95 | 63 | 63 | 35 | 35 | 6 | 5 | FK15/BF15 |
| MBA20-F | Nema34 | 70 | 42 | 113 | 73 | 57 | 113 | 70 | 70 | 57 | 44 | 6 | 6 | FKA20/BF20 |
| MBA20-E | 80 мм | 70 | 42 | 113 | 70 | 57 | 113 | 63 | 63 | 57 | 44 | 6 | 6 | FKA20/BF20 |
