SFUR4005T4D - гайка ШВП , оригинальная
SFUR4005T4D - гайка ШВП , оригинальная
15860
руб. /шт

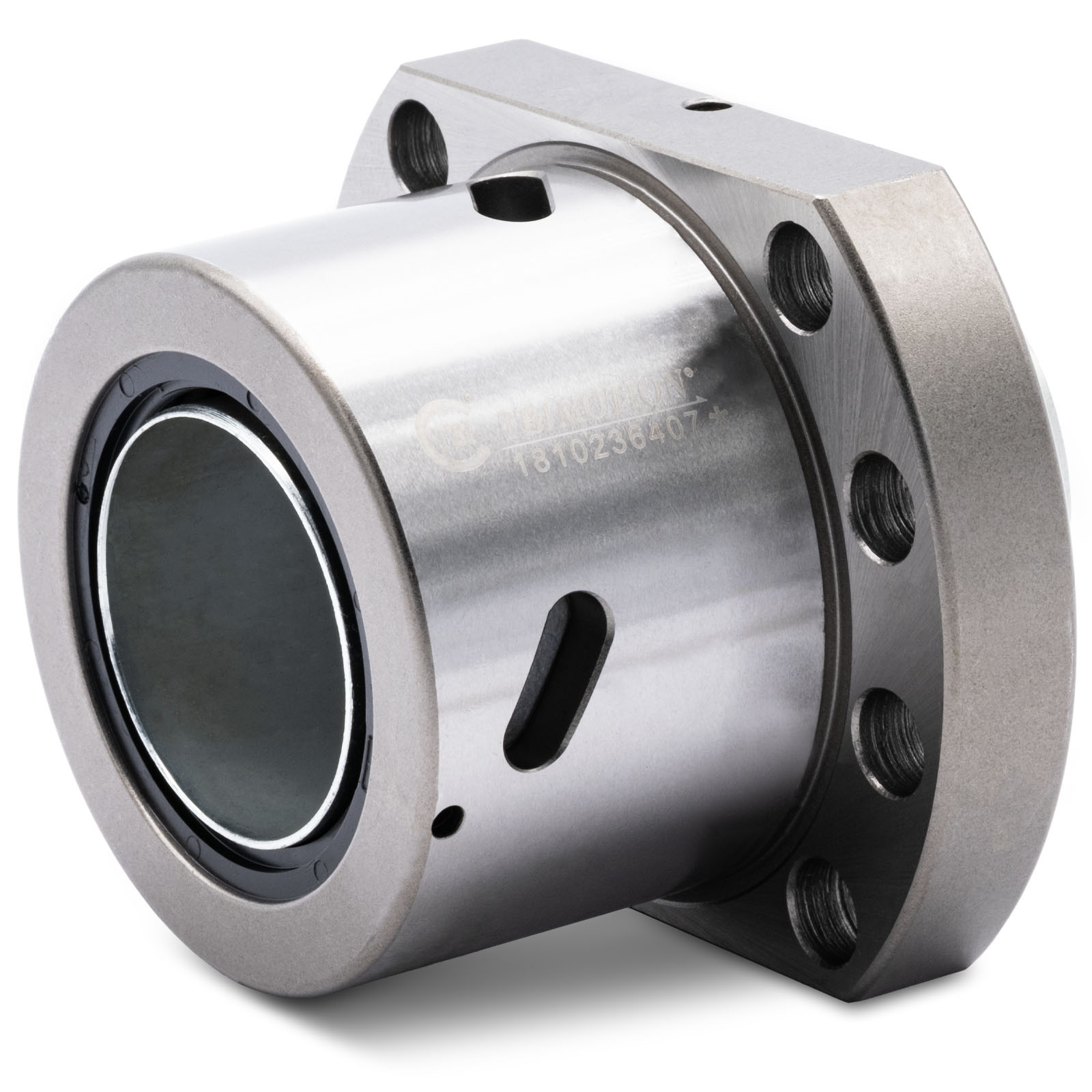

Гайка ШВП SFUR4005T4D
Гайка ШВП с одинарным корпусом серии для винта 40-05. Точность C7 (JIS). Диаметр 63 мм, динамическая грузоподъемность 2110 кгс, стат. 7988 кгс.- Вопрос/ответ
- Отзывы
- Технические характеристики
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Вид | одинарная |
| Типоразмер | 40-05 |
| Диаметр шариков | 3.175 мм |
| Грузоподъемность дин. | 2110 кгс |
| Грузоподъемность стат. | 7988 кгс |
| Класс точности | C7 (JIS) |
| Диаметр корпуса | 63 мм |
| Диаметр винта | 40 мм |
| Число заходов винта | 1 |
| Шаг на оборот | 5 мм |
| Фланец | DIN 69051 B (ISO 3408) |
| Осевая жесткость | 63 кгс/мкм |
ЧЕРТЕЖИ
| Модель | Типоразмер | D | L | h | A | P | X | H | R | Шарики | Ca | Coa | Осевая жесткость, кгс/мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFUR1204T4D | 12-04 | 24 | 40 | 10 | 40 | - | 4.5 | 30 | 32 | 2.500 мм | 902 кгс | 1884 кгс | 26 |
| SFUR1605T4D | 16-05 | 28 | 45 | 10 | 48 | M6 | 5.5 | 40 | 38 | 3.175 мм | 1380 кгс | 3052 кгс | 32 |
| SFUR1610T3D | 16-10 | 28 | 57 | 10 | 48 | M6 | 5.5 | 40 | 38 | 3.175 мм | 1103 кгс | 2401 кгс | 26 |
| SFAR01610B1D | 16-10 | 28 | 42 | 10 | 48 | M6 | 5.5 | 40 | 38 | 2.778 мм | 839 кгс | 1821 кгс | 23 |
| SFUR2005T4D | 20-05 | 36 | 51 | 10 | 58 | M6 | 6.6 | 44 | 47 | 3.175 мм | 1551 кгс | 3875 кгс | 39 |
| SFAR02010C1D | 20-10 | 36 | 52 | 10 | 58 | M6 | 6.6 | 44 | 47 | 3.175 мм | 1516 кгс | 3833 кгс | 40 |
| SFUR2505T4D | 25-05 | 40 | 51 | 10 | 62 | M6 | 6.6 | 48 | 51 | 4.762 мм | 1724 кгс | 4904 кгс | 45 |
| SFUR2510T4D | 25-10 | 40 | 80 | 12 | 62 | M6 | 6.6 | 48 | 51 | 3.175 мм | 1724 кгс | 4904 кгс | 45 |
| SFAR02510C1D | 25-10 | 40 | 52 | 10 | 62 | M6 | 6.6 | 48 | 51 | 3.175 мм | 1638 кгс | 4633 кгс | 45 |
| SFUR3205T4D | 32-05 | 50 | 52 | 12 | 80 | M6 | 9 | 62 | 65 | 3.175 мм | 1922 кгс | 6343 кгс | 54 |
| SFAR03210C1D | 32-10 | 50 | 53 | 12 | 80 | M6 | 9 | 62 | 65 | 3.969 мм | 2460 кгс | 7255 кгс | 55 |
| SFUR4005T4D | 40-05 | 63 | 55 | 14 | 93 | M8 | 9 | 70 | 78 | 3.175 мм | 2110 кгс | 7988 кгс | 63 |
| SFUR4010T4D | 40-10 | 63 | 88 | 14 | 93 | M8 | 9 | 70 | 78 | 6.350 мм | 5399 кгс | 15500 кгс | 73 |
| SFAR04010C1D | 40-10 | 63 | 57 | 14 | 93 | M8 | 9 | 70 | 78 | 6.350 мм | 5035 кгс | 13943 кгс | 67 |
| SFUR6310T4D | 63-10 | 90 | 93 | 18 | 125 | M8 | 11 | 95 | 108 | 6.350 мм | 6700 кгс | 25300 кгс | 99 |
