Обработка винтов

Компания DARXTON предлагает услуги по обработке ШВП винтов.

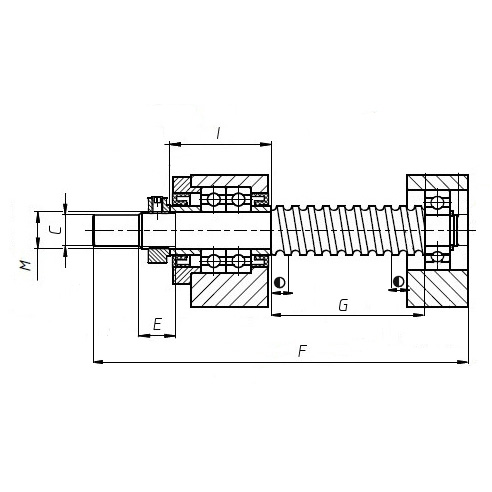

Отклонения от размеров, допуски и посадки при обработке винтов ШВП

Наша компания выполняет обработку винтов ШВП под подшипниковые опоры. При чертеж клиента используется как справочный материал, при обработке винтов используются наши внутренние стандарты, гарантирующие следующие показатели:

1. Предельное отклонение линейного размера «общая длина винта» не более 1.5 мм;


2. Предельное отклонение линейного размера «длина рабочей части»: для обработки по типу «плавающая-фиксирующая опора» - не более 1.5 мм для обработки по типу «фиксирующая-фиксирующая опора» - не более 0.7 мм;


3. Предельное отклонение линейного размера «длина резьбы» <1.5 мм;


4. Предельное отклонение посадочных диаметров под подшипник — h7;


5. Предельное отклонение посадочных диаметров под муфту — h9;


6. Радиальное биение посадочных мест под подшипник — не более 0.08 мм на 1000 мм длины винта (среднее значение 0.04);

   Для компенсации биения и предотвращения заклинивания гайки предусмотрите недоход гайки ШВП до опоры (около 5-7% длины рабочей части)!

   Биение измеряется с установкой в призмах с базированием по верху беговых дорожек, на расстоянии 5 мм от торца беговой части винта.


7. Геометрические отклонения размеров и форм фаски не регламентируются.


Гарантируется форма, обеспечивающая нормальную эксплуатацию винта.

Внимание! При необходимости строго соблюсти требования чертежа, свяжитесь с нами для дополнительного обсуждения деталей, нам нужно знать, какое требование и для чего предназначено — так мы сможем обеспечить обработку винта ШВП с наибольшей эффективностью и наименьшей стоимостью для вас.
