MGN12R - минирельс Hiwin, серия MG

MGN12R - минирельс Hiwin, серия MG Копировать информацию о товаре в буфер

Миниатюрные рельсы серии MGN, ширина рельса 12 мм. Длина рельса 2000 мм.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
10420 10 420 р. / м
Оптовые цены
Цена при покупке оптом:
шт по 2000 мм
10 420 р.

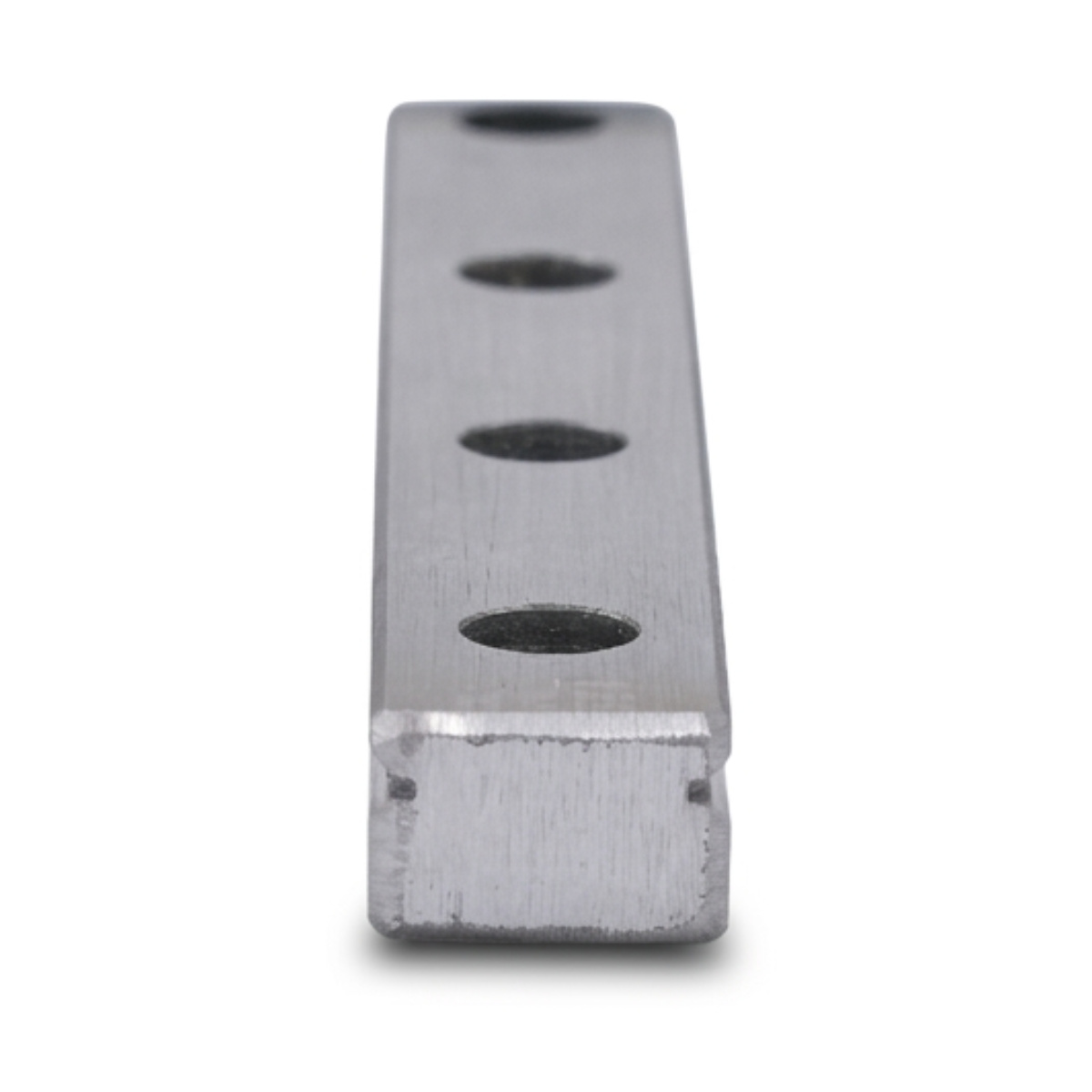

Профильный минирельс MGN12R Hiwin (серия MG)

Длина рельса до 2000 мм. Цена указана за погонный метр, рельс продается в размер. Требуется припуск под рез 2-3 мм с каждой стороны!

Профильная рельсовая направляющая бюджетной серии MGN - миниатюрные рельсы с U-образным профилем канавок. Типоразмер(ширина рельса) 12 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль дорожек позволяет выдерживать нагрузки по всем направлениям.

Оптимально применимы в оборудовании, где требуется позиционирование без нагрузки - 3D-принтеры, граверы (в т.ч. лазерные), оси Z станков плазменной резки и т.п.


Максимальная длина продукции - см. ниже блок "цена при покупке оптом". Кратность реза продукции можно выбрать при добавлении в корзину, а также согласовать с менеджером.

Чтобы указать длину рельса при заказе через корзину - пишите длину в примечаниях к заказу.


Рез рельсов производится в размер, абразивом. Точность реза +/- 3 мм, угол реза в 90 градусов не гарантируется. На концах рельс возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется(если это важно - укажите в заявке или предусмотрите соответствующий припуск).

Технические характеристики

Точность направляющих MG

Класс точности C
Допустимые отклонения по высоте (Н) ±0.04
Допуcтимое отклонение по ширине (N) ±0.04
Один комплект Среднее отклонение по высоте (Н) 0.04
Среднее отклонение по высоте (Н) 0.04
Среднее отклонение по ширине N  0.08

Допустимое отклонение параллельности

Длина рельса Max. отклонение, мкм
C
<50 12
50-80 13
80-125 14
125-200 15
200-250 16
250-315 17
315-400 18
400-500 19
500-630

Чертежи

свернуть
Чертеж для MGN12R Hiwin

МодельWRHRDhdPКрепежный винтмасса рельса, кг/м
MGN09R 96.563.53.520M3x80.38
MGN12R 12864.53.525M3x80.65
MGN15R 151064.53.540M3x101.06

MGN12CZ0C Копировать информацию о товаре в буфер

1938 р. / шт

MGN12HZ0C Копировать информацию о товаре в буфер

2074 р. / шт
