MGN15R - минирельс Hiwin, серия MG Копировать информацию о товаре в буфер
Миниатюрные рельсы серии MGN, ширина рельса 15 мм. Длина рельса 1000 мм.

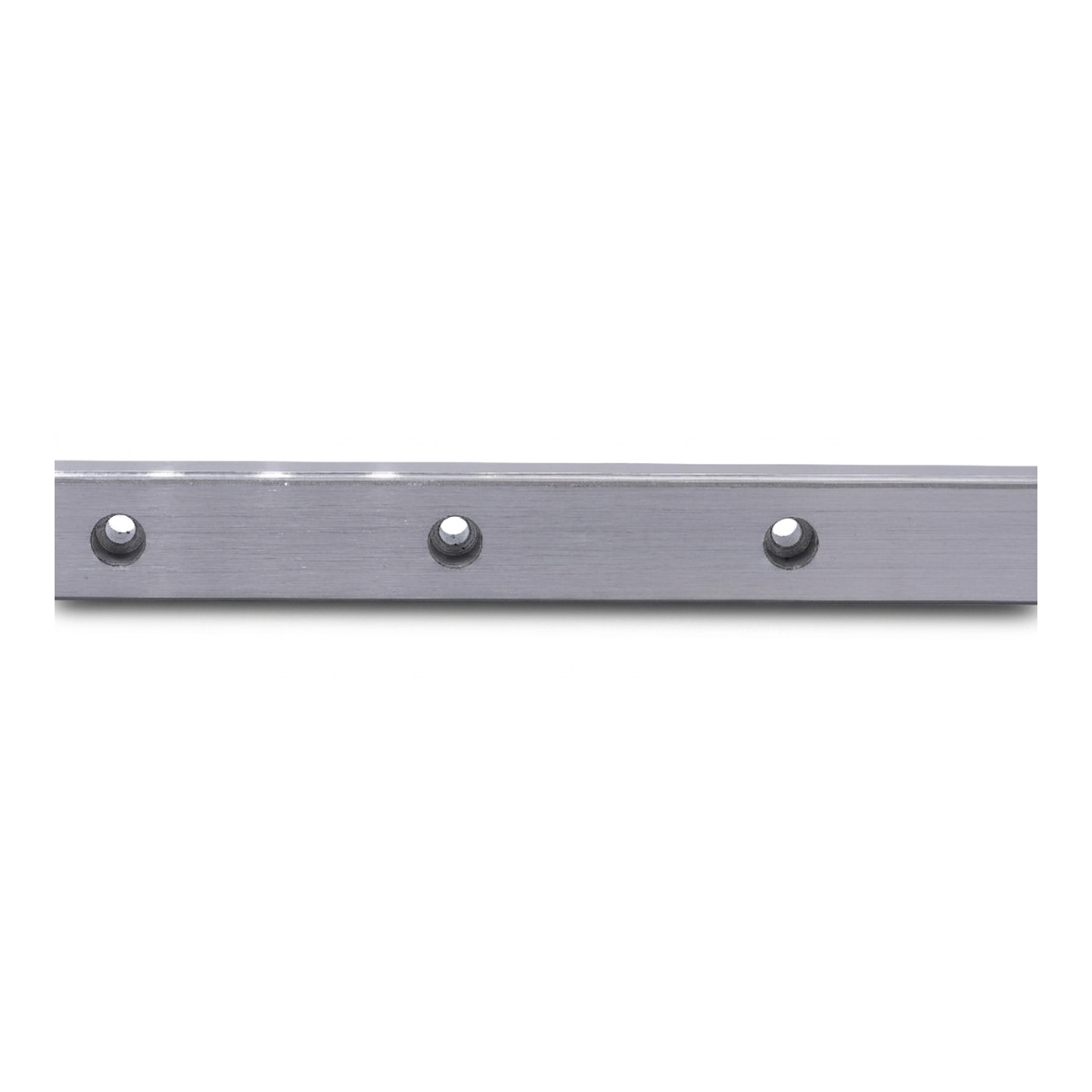

Профильный минирельс MGN15R Hiwin (серия MG)
Длина рельса до 1000 мм. Цена указана за погонный метр, рельс продается в размер. Требуется припуск под рез 2-3 мм с каждой стороны!
Профильная рельсовая направляющая бюджетной серии MGN - миниатюрные рельсы с U-образным профилем канавок. Вид R - с монтажом шляпками винтов сверху. Типоразмер(ширина рельса) 15 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль дорожек позволяет выдерживать нагрузки по всем направлениям.
Оптимально применимы в оборудовании, где требуется позиционирование без нагрузки - 3D-принтеры, граверы (в т.ч. лазерные), оси Z станков плазменной резки и т.п.
Скачать 3D-модель для MGN15R - минирельс Hiwin, серия MGТехнические характеристики
Точность направляющих MG
| Класс точности | C | |
| Допустимые отклонения по высоте (Н) | ±0.04 | |
| Допуcтимое отклонение по ширине (N) | ±0.04 | |
| Один комплект | Среднее отклонение по высоте (Н) | 0.04 |
| Среднее отклонение по высоте (Н) | 0.04 | |
| Среднее отклонение по ширине N | 0.08 | |
Допустимое отклонение параллельности
| Длина рельса |
Max. отклонение, мкм |
||
| C | |||
| <50 | 12 | ||
| 50-80 | 13 | ||
| 80-125 | 14 | ||
| 125-200 | 15 | ||
| 200-250 | 16 | ||
| 250-315 | 17 | ||
| 315-400 | 18 | ||
| 400-500 | 19 | ||
| 500-630 | |||
Чертежи
