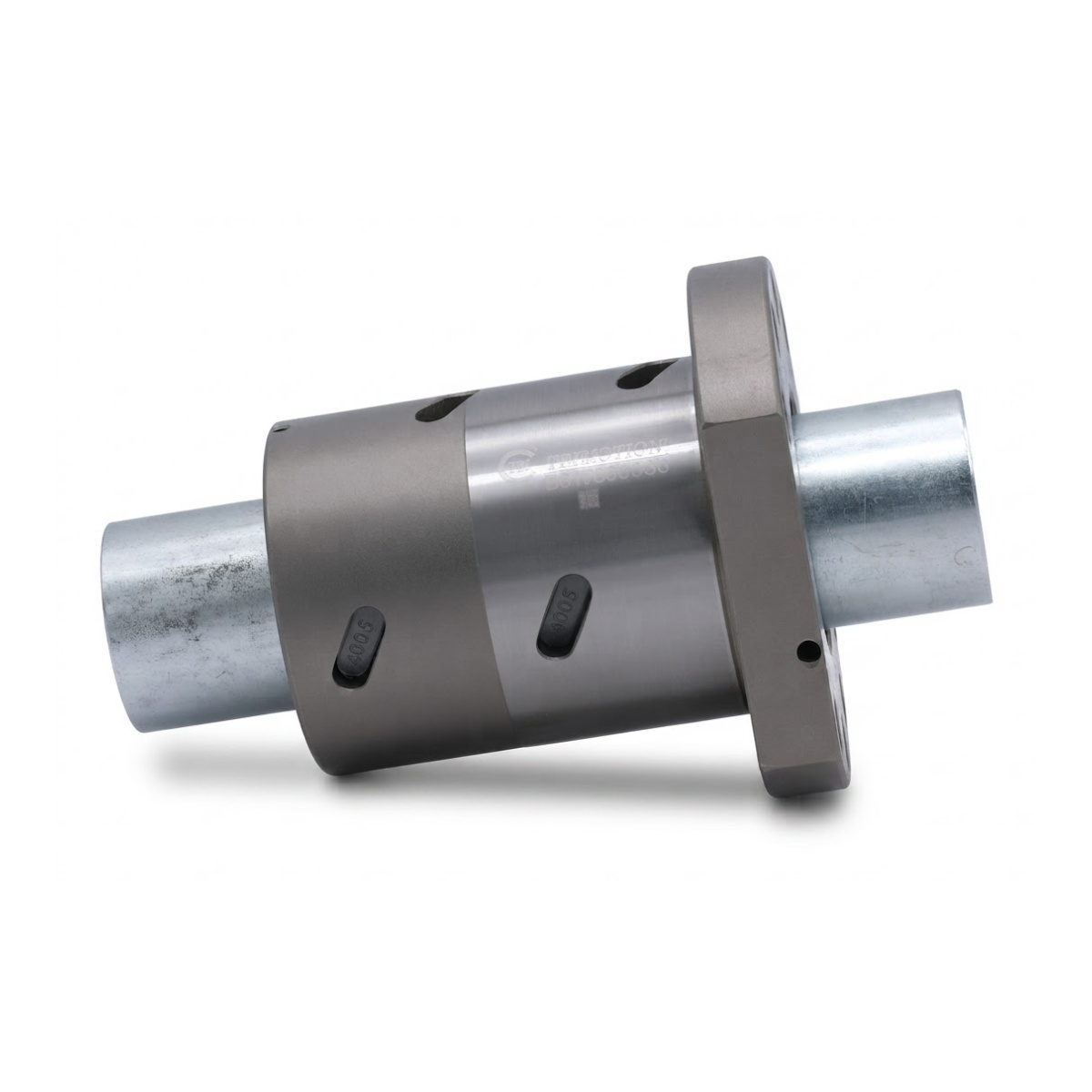

GOFUR4005T8D - гайка ШВП , оригинальная Копировать информацию о товаре в буфер
Гайка ШВП с корпусом серии OFU для винта 40-05. Точность . Диаметр 63 мм, динамическая грузоподъемность 2110 кгс, стат. 7988 кгс.
Наличие: есть (обновл. 14.12.2024)
Гайка ШВП GOFUR4005T8D
Оригинальная двойная гайка ШВП TBI серии GOFUR. Удвоенная длина корпуса гайки, а также небольшое смещение между группами беговых дорожек позволяют создать натяг передачи и тем самым устранить люфт и мертвый ход ШВП. Гайки GOFUR отличаются высоким качеством исполнения, плавностью хода и предназначены для применения в узлах тех механизмов, где требуется высокая точность и неприемлем люфт
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | OFU |
| Вид | одинарная |
| Типоразмер | 40-05 |
| Диаметр шариков | 3.175 мм |
| Грузоподъемность дин. | 2110 кгс |
| Грузоподъемность стат. | 7988 кгс |
| Диаметр корпуса | 63 мм |
| Диаметр винта | 40 мм |
| Число заходов винта | 1 |
| Шаг на оборот | 5 мм |
| Фланец | DIN 69051 B (ISO 3408) |
| Осевая жесткость | 87 кгс/мкм |
| Количество контуров гайки | 8 |
| Вид номенклатуры (общий) # | Гайка ходовая |
| Вид номенклатуры (уточняющий) # | Гайка ШВП |
Чертежи
| Модель | Типоразмер | D | L | h | A | P | X | H | R | Шарики | Ca | Coa | Осевая жесткость, кгс/мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GOFUR1605T8D | 16-05 | 28 | 75 | 10 | 48 | M6 | 5.5 | 40 | 38 | 3.175 мм | 1380 кгс | 3052 кгс | 44 |
| GOFUR2005T8D | 20-05 | 36 | 85 | 10 | 58 | M6 | 6.6 | 44 | 47 | 3.175 мм | 1551 кгс | 3875 кгс | 53 |
| GOFUR2505T8D | 25-05 | 40 | 86 | 10 | 62 | M6 | 6.6 | 48 | 51 | 3.175 мм | 1724 кгс | 4904 кгс | 62 |
| GOFUR3205T8D | 32-05 | 50 | 87 | 12 | 80 | M6 | 9 | 62 | 65 | 3.175 мм | 1922 кгс | 6343 кгс | 74 |
| GOFUR4005T8D | 40-05 | 63 | 90 | 14 | 93 | M8 | 9 | 70 | 78 | 3.175 мм | 2110 кгс | 7988 кгс | 87 |
| Модель | Типоразмер | D | L | h | A | P | X | H | R | Шарики | Ca | Coa | Осевая жесткость, кгс/мкм |
| GOFUR1610T6D | 16-10 | 28 | 10 | 48 | M6 | 5.5 | 40 | 38 | |||||
| GOFUR2510T8D | 25-10 | 50 | 10 | 62 | M6 | 6.6 | 48 | 51 | 4.762 мм | 2954 кгс | 7295 кгс | 67 | |
| GOFUR3210T8D | 32-10 | 50 | 12 | 80 | M6 | 9 | 62 | 65 | 6.350 мм | 4805 кгс | 12208 кгс | 82 | |
| GOFUR4010T8D | 40-10 | 63 | 14 | 93 | M8 | 9 | 70 | 78 | 6.350 мм | 5399 кгс | 15500 кгс | 99 | |
| GOFUR5010T8D | 50-10 | 75 | 148 | 16 | 110 | M8 | 11 | 85 | 93 | 6.350 мм | 6004 кгс | 19614 кгс | 117 |
| GOFUR6310T8D | 63-10 | 90 | 18 | 125 | M8 | 11 | 95 | 108 | 6.350 мм | 6719 кгс | 25358 кгс | 139 |
