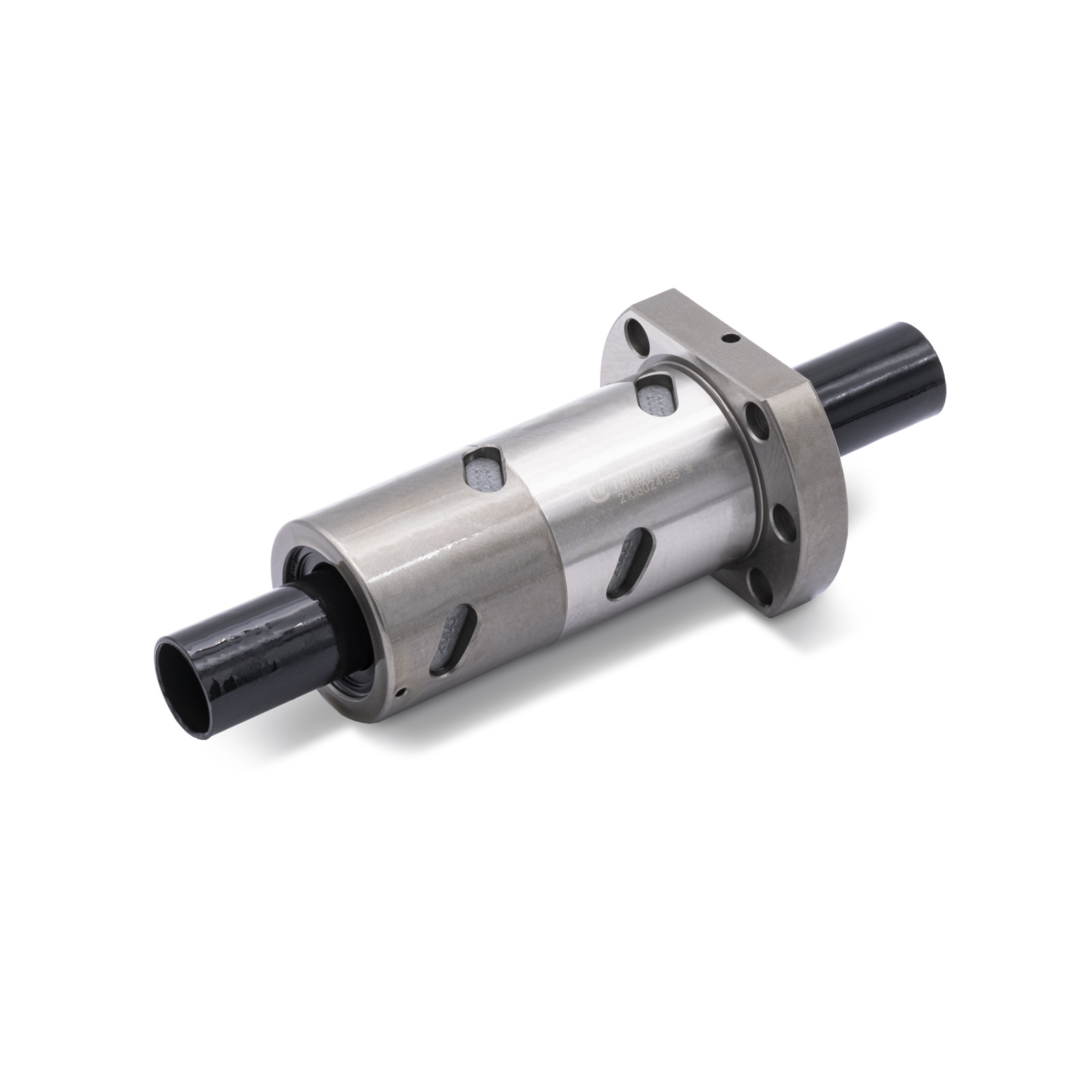

Оригинальная двойная гайка ШВП TBI серии GOFUR. Удвоенная длина корпуса гайки, а также небольшое смещение между группами беговых дорожек позволяют создать натяг передачи и тем самым устранить люфт и мертвый ход ШВП. Гайки GOFUR отличаются высоким качеством исполнения, плавностью хода и предназначены для применения в узлах тех механизмов, где требуется высокая точность и неприемлем люфт
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
| Параметр | Значение |
|---|---|
| Производитель | TBI motion |
| Серия | OFU |
| Вид | одинарная |
| Типоразмер | 20-05 |
| Диаметр шариков | 3,175 |
| Грузоподъемность дин. | 15,215 |
| Грузоподъемность стат. | 38,014 |
| Класс точности | C7 (JIS) |
| Диаметр корпуса | 36 |
| Диаметр винта | 20 мм |
| Число заходов винта | 1 |
| Шаг на оборот | 5 мм |
| Фланец | DIN 69051 B (ISO 3408) |
| Осевая жесткость | 520 |
| Количество контуров гайки | 8 |
| Люфт | JIS B 1192 (ISO 3408) |
| Модель | Типоразмер | D | L | h | A | P | X | H | R | Шарики | Ca | Coa | Осевая жесткость, кгс/мкм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OFUR02005T4D | 20-05 | 36 | 85 | 10 | 58 | M6 | 6.6 | 44 | 47 | 3.175 мм | 15 215 | 38 014 | 53 |
| Модель | Типоразмер | D | L | h | A | P | X | H | R | Шарики | Ca | Coa | Осевая жесткость, кгс/мкм |
| GOFUR1605T8D | 16-05 | 28 | 75 | 10 | 48 | M6 | 5.5 | 40 | 38 | 3.175 мм | 13 538 | 29 940 | 44 |
| OFUR02005T4D | 20-05 | 36 | 85 | 10 | 58 | M6 | 6.6 | 44 | 47 | 3.175 мм | 15 215 | 38 014 | 53 |
| GOFUR2505T8D | 25-05 | 40 | 86 | 10 | 62 | M6 | 6.6 | 48 | 51 | 3.175 мм | 16 912 | 48 108 | 62 |
| GOFUR3205T8D | 32-05 | 50 | 87 | 12 | 80 | M6 | 9 | 62 | 65 | 3.175 мм | 18 855 | 62 225 | 74 |
| GOFUR4005T8D | 40-05 | 63 | 90 | 14 | 93 | M8 | 9 | 70 | 78 | 3.175 мм | 20 699 | 78 362 | 87 |
| Модель | Типоразмер | D | L | h | A | P | X | H | R | Шарики | Ca | Coa | Осевая жесткость, кгс/мкм |
| GOFUR2510T8D | 25-10 | 40 | 10 | 62 | M6 | 6.6 | 48 | 51 | 4.762 мм | 28 979 | 71 564 | 67 | |
| GOFUR3210T8D | 32-10 | 50 | 145 | 12 | 80 | M6 | 9 | 62 | 65 | 6.350 мм | 47 137 | 119 760 | 82 |
| GOFUR4010T8D | 40-10 | 63 | 148 | 14 | 93 | M8 | 9 | 70 | 78 | 6.350 мм | 52 964 | 152 055 | 99 |
| GOFUR5010T8D | 50-10 | 75 | 148 | 16 | 110 | M8 | 11 | 85 | 93 | 6.350 мм | 58 899 | 192 413 | 117 |
| GOFUR6310T8D | 63-10 | 90 | 153 | 18 | 125 | M8 | 11 | 95 | 108 | 6.350 мм | 65 913 | 248 762 | 139 |
