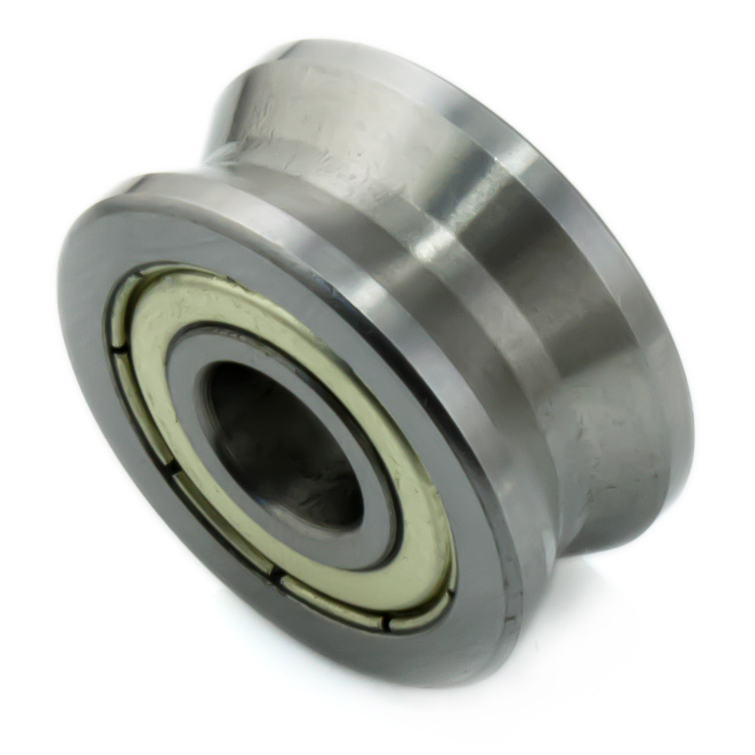

V62010 - ролик V-образный

V62010 - ролик V-образный Копировать информацию о товаре в буфер

Диаметр 20 мм, Ширина 10 мм, Диаметр вала -
Наличие: есть (обновл. 28.10.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
⌀ направляющей
-
⌀ ролика
20 мм
⌀ внутр.|
6 мм
Все характеристики
(0)
отзывов: 0
123 123 р. / шт

Ролик с V-образным профилем диаметром 20 мм на вал -

Ролики с V-образным профилем - закрытые подшипники качения, применяются для построения длинных направляющих в станках с ЧПУ, промышленном оборудовании, различных подвижных конструкциях. Благодаря их большому диаметру становится возможным стыковать несколько рельсов TBR/SBR в длину. V-образные ролики уступают U-образным в износостойкости и грузоподъемности, но немного дешевле, и могут ставиться на валы разных размеров.

Технические характеристики

ПараметрЗначение
Диаметр ролика20 мм
Диаметр направляющей-
Ширина ролика10 мм
Скорость
Грузоподъемность дин.
Грузоподъемность стат.
Диаметр посадочный (внутренней обоймы)6 мм

Чертежи

свернуть
Чертеж для

МодельDdaBVdwAДин. нагрузка (кН)Стат. нагрузка (кН)Тип
V62010 20 мм6 мм120°10 мм--A (с лапкой)
LV20/6ZZ 22 мм6 мм120°11 мм-10 мм14.5 мм3.67 кН2.28 кНA (с лапкой)
LV20/8ZZ 30 мм8 мм120°14 мм1.810 мм18.1 мм5.13 кН2.67 кНB (с винтом)
LV20/10ZZ 30 мм10 мм120°14 мм1.810 мм18.1 мм5.13 кН2.67 кНB (с винтом)
LV203ZZ 58 мм17 мм120°25 мм220 мм35 мм14.66 кН9.1 кНB (с винтом)
LV204-57ZZ 57 мм20 мм120°22 мм230 мм41 мм14.66 кН9.1 кНB (с винтом)
LV204-58ZZ 58 мм20 мм120°25 мм230 мм41 мм14.66 кН9.1 кНB (с винтом)
LV201-14.2RS 39.9 мм12 мм120°20.1 мм214 мм24 мм8.1 кН5 кНB (с винтом)
LV201ZZ 41 мм12 мм120°20 мм220 мм28 мм8.47 кН5.37 кНB (с винтом)
LV202-40ZZ 40 мм15 мм120°18 мм215 мм22 мм8.47 кН5.37 кНB (с винтом)
