работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30LV20/6ZZ - ролик V-образный

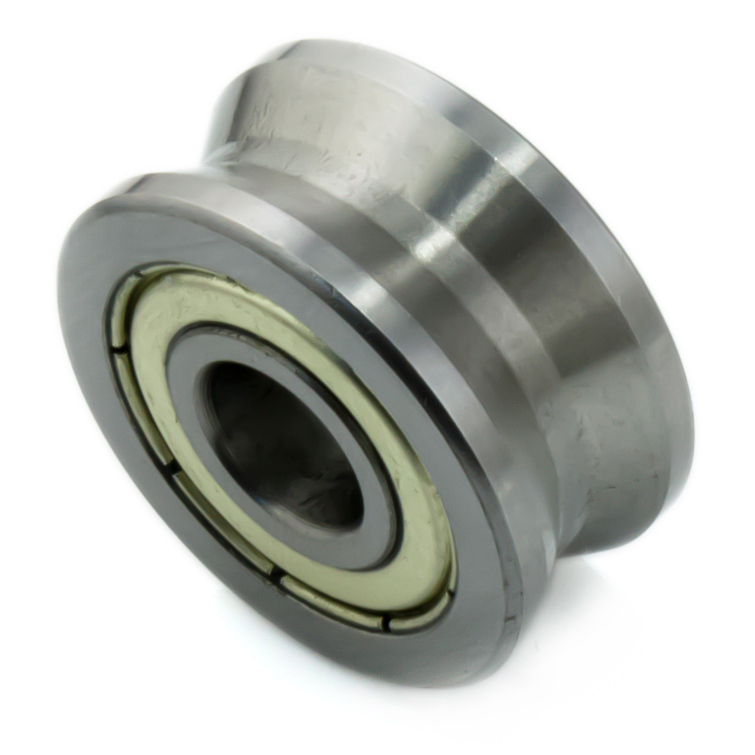

LV20/6ZZ - ролик V-образный Копировать информацию о товаре в буфер
Диаметр 22 мм, Ширина 11 мм, Диаметр вала 10 мм
(0)
отзывов: 0
⌀ направляющей
10 мм
⌀ ролика
22 мм
⌀ внутр.|
6 мм
Все характеристики
Ролик с V-образным профилем диаметром 22 мм на вал 10 мм
Ролики с V-образным профилем - закрытые подшипники качения, применяются для построения длинных направляющих в станках с ЧПУ, промышленном оборудовании, различных подвижных конструкциях. Благодаря их большому диаметру становится возможным стыковать несколько рельсов TBR/SBR в длину. V-образные ролики уступают U-образным в износостойкости и грузоподъемности, но немного дешевле, и могут ставиться на валы разных размеров.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Диаметр ролика | 22 мм |
| Диаметр направляющей | 10 мм |
| Ширина ролика | 11 мм |
| Скорость | |
| Грузоподъемность дин. | 3.67 кН |
| Грузоподъемность стат. | 2.28 кН |
| Диаметр посадочный (внутренней обоймы) | 6 мм |
Чертежи
свернуть
| Модель | D | d | a | B | V | dw | A | Дин. нагрузка (кН) | Стат. нагрузка (кН) |
|---|---|---|---|---|---|---|---|---|---|
| LV20/6ZZ | 22 мм | 6 мм | 120° | 11 мм | - | 10 мм | 14.5 мм | 3.67 кН | 2.28 кН |
| LV20/8ZZ | 30 мм | 8 мм | 120° | 14 мм | 1.8 мм | 10 мм | 18.1 мм | 5.13 кН | 2.67 кН |
| LV20/10ZZ | 30 мм | 10 мм | 120° | 14 мм | 1.8 мм | 10 мм | 18.1 мм | 5.13 кН | 2.67 кН |
| LV203ZZ | 58 мм | 17 мм | 120° | 25 мм | - | 20 мм | 35 мм | 14.66 кН | 9.1 кН |
| LV204-57ZZ | 57 мм | 20 мм | 120° | 22 мм | - | 30 мм | 41 мм | 14.66 кН | 9.1 кН |
| LV204-58ZZ | 58 мм | 20 мм | 120° | 25 мм | - | 30 мм | 41 мм | 14.66 кН | 9.1 кН |
| V626 | 20 мм | 6 мм | 120° | 10 мм | 4.4 мм | - | - | ||
| LV201-14.2RS | 39.9 мм | 12 мм | 120° | 20.1 мм | 14 мм | 24 мм | 8.1 кН | 5 кН | |
| LV201ZZ | 41 мм | 12 мм | 120° | 20 мм | 20 мм | 28 мм | 8.47 кН | 5.37 кН | |
| LV202-40ZZ | 40 мм | 15 мм | 120° | 18 мм | 15 мм | 22 мм | 8.47 кН | 5.37 кН |
