работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30SFU5005-SR - гайка ШВП
SFU5005-SR - гайка ШВП Копировать информацию о товаре в буфер
Гайка ШВП на винт 50 мм, шаг 5 мм, точность C7 (JIS), фланец DIN 69051 B (ISO 3408).
Наличие: есть (обновл. 06.11.2024)
(0)
отзывов: 0
Заходов
1
Грузоподъемность дин.
2207 кгс
Фланец гайки
DIN 69051 B (ISO 3408)
Размер
50-05
Все характеристики

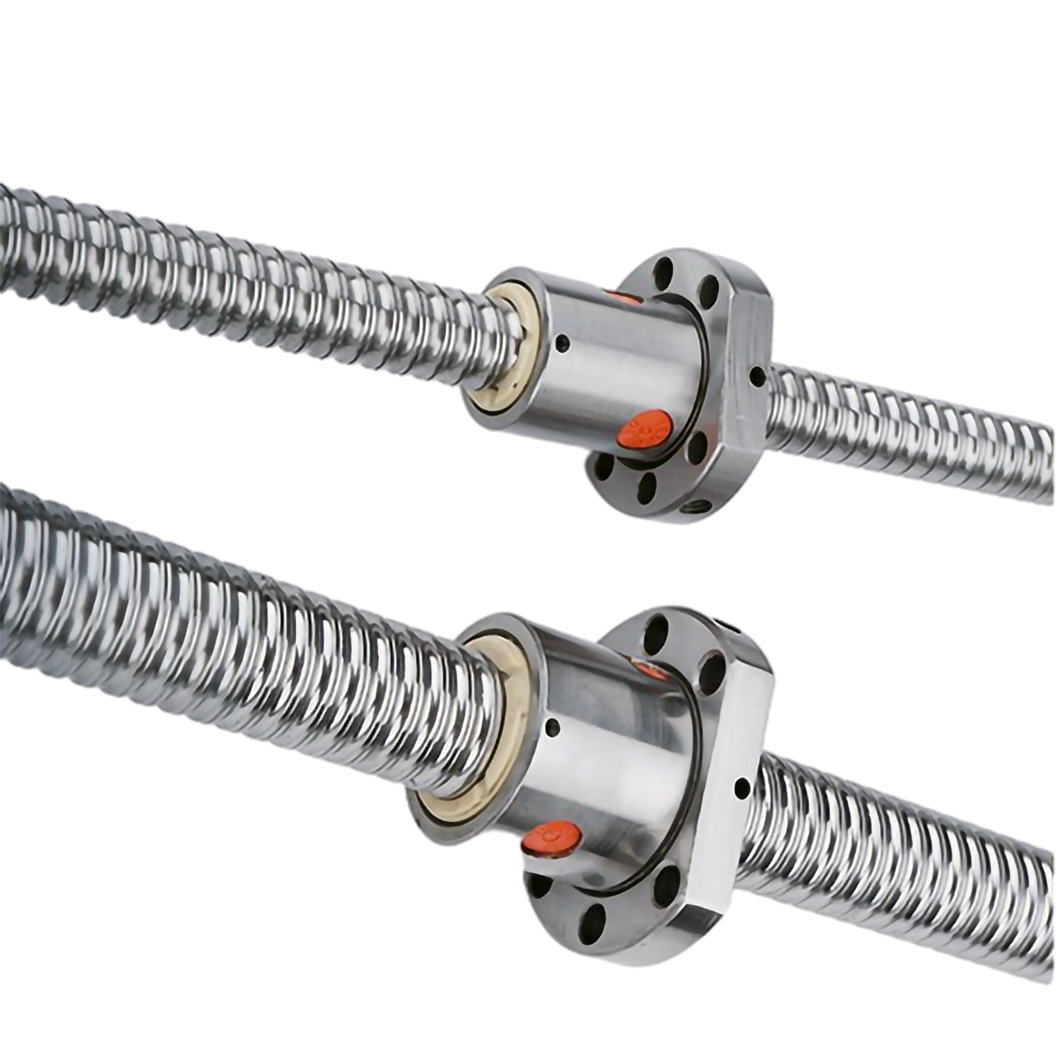

Гайка шарико-винтовой передачи SFU5005-SR
Гайка ШВП с фланцем DIN 69051 B (ISO 3408) для винта номинального диаметра 75 мм с шагом 5 мм. Одинарный корпус, без регулировки преднатяга.
Технические характеристики
свернуть
Параметр | Значение |
---|---|
Серия | SFU |
Вид | холоднокатаный |
Типоразмер | 50-05 |
Диаметр шариков | 3.175 мм |
Грузоподъемность дин. | 2207 кгс |
Грузоподъемность стат. | 9542 кгс |
Класс точности | C7 (JIS) |
Диаметр корпуса | 75 мм |
Диаметр винта | 50 мм |
Число заходов винта | 1 |
Шаг на оборот | 5 мм |
Фланец | DIN 69051 B (ISO 3408) |
Осевая жесткость | 68 кгс/мкм |
Чертежи
свернуть
Модель | Типоразмер | D | L | h | A | P | X | H | R |
---|---|---|---|---|---|---|---|---|---|
SFU1204-SR | 22 (24) | 35 (40) | 8 (10) | 42 (40) | M6-7H | 4.8 | 30 | 32 | |
SFU1605-4-SR | 28 | 50 | 10 | 48 | M6-7H | 5.5 | 40 | 38 | |
SFS1610-4-SR | 28 | 57 | 10 | 48 | M6-7H | 5.5 | 40 | 38 | |
SFU2005-SR | 20-05 | 36 | 51 | 10 | 58 | M6-7H | 6.6 | 44 | 47 |
SFU2010-SR | 36 | 51 | 10 | 58 | M6-7H | 6.6 | 44 | 47 | |
SFU2505-SR | 25-05 | 40 | 52 | 10 | 62 | M6-7H | 6.7 | 48 | 51 |
SFU2510-SR | 40 | 52 | 10 | 62 | M6-7H | 6.7 | 48 | 51 | |
SFU3205-SR | 32-05 | 50 | 52 | 12 | 80 | M6-7H | 9.0 | 62 | 62 |
SFU3210-SR | 32-10 | 50 | 52 | 12 | 80 | M6-7H | 9.0 | 62 | 62 |
SFU4010-SR | 40-10 | 63 | 93 | 14 | 93 | M6-7H | 9.0 | 70 | 78 |
SFU5005-SR | 50-05 | 75 | 93 | 16 | 110 | M6-7H | 11 | 85 | 93 |
SFU5010-SR | 50-10 | 75 | 93 | 16 | 110 | M6-7H | 11 | 85 | 93 |
