SFU3210-SR - гайка ШВП

SFU3210-SR - гайка ШВП Копировать информацию о товаре в буфер

Гайка ШВП на винт , шаг 10 мм, точность C7 (JIS), фланец DIN 69051 B (ISO 3408).

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Заходов
1
Грузоподъемность дин.
3390 кгс
Фланец гайки
DIN 69051 B (ISO 3408)
Размер|
32-10
Все характеристики
(0)
отзывов: 0
6315 6 315 р. / шт

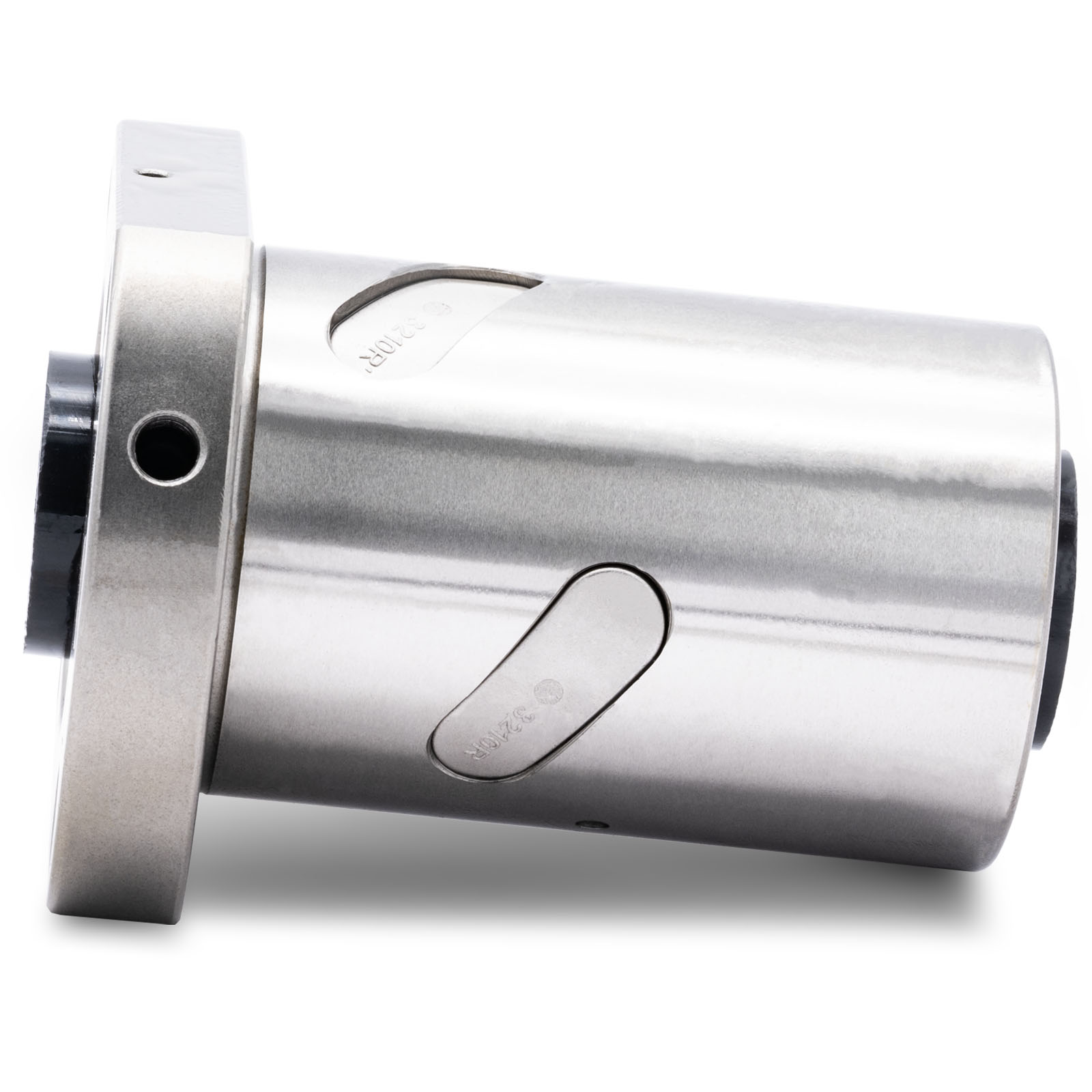

Гайка шарико-винтовой передачи SFU3210-SR

Гайка ШВП с фланцем DIN 69051 B (ISO 3408) для винта номинального диаметра 32 мм с шагом 10 мм. Одинарный корпус, без регулировки преднатяга.

Технические характеристики

ПараметрЗначение
Видодинарная
Типоразмер32-10
Диаметр шариков6.350 мм
Грузоподъемность дин.3390 кгс
Грузоподъемность стат.7170 кгс
Класс точностиC7 (JIS)
Диаметр корпуса32 мм
Число заходов винта1
Шаг на оборот10 мм
ФланецDIN 69051 B (ISO 3408)
Осевая жесткость45 кгс/мкм

Чертежи

свернуть
Чертеж для

МодельТипоразмерDLhAPXHR
SFU1204-SR 22 (24)35 (40)8 (10)42 (40)M6-7H4.83032
SFU1605-4-SR 28501048M6-7H5.54038
SFS1610-4-SR 28571048M6-7H5.54038
SFU2005-SR 20-0536511058M6-7H6.64447
SFU2010-SR 36511058M6-7H6.64447
SFU2505-SR 25-0540521062M6-7H6.74851
SFU2510-SR 40521062M6-7H6.74851
SFU3205-SR 32-0550521280M6-7H9.06262
SFU3210-SR 32-1050521280M6-7H9.06262
SFU4010-SR 40-1063931493M6-7H9.07078
SFU5005-SR 50-05759316110M6-7H118593
SFU5010-SR 50-10759316110M6-7H118593
