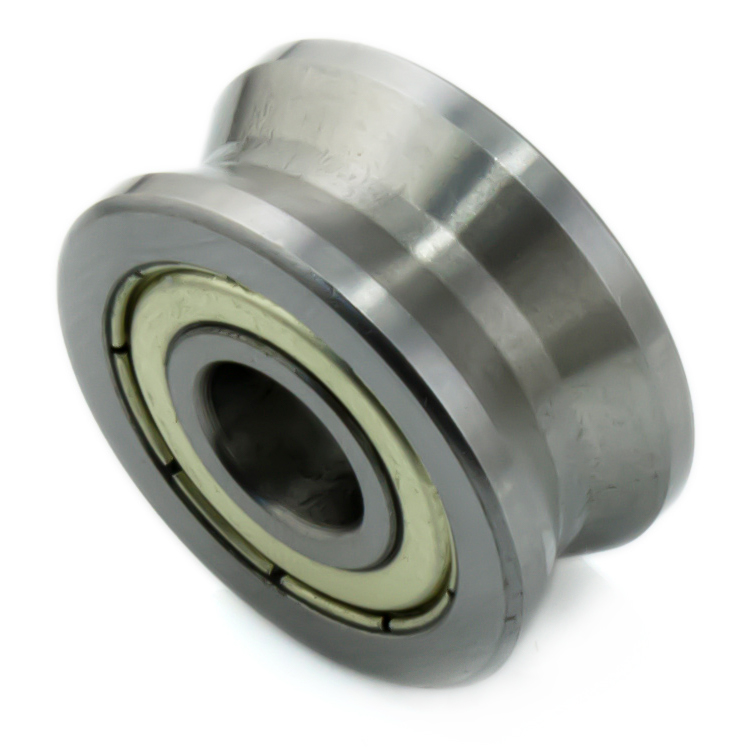

LV201ZZ - ролик V-образный

LV201ZZ - ролик V-образный Копировать информацию о товаре в буфер

Диаметр 41 мм, Ширина 20 мм, Диаметр вала 20 мм
Наличие: есть (обновл. 26.10.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
⌀ направляющей
20 мм
⌀ ролика
41 мм
⌀ внутр.|
12 мм
Все характеристики
(0)
отзывов: 0
1032 1 032 р. / шт

Ролик с V-образным профилем диаметром 41 мм на вал 20 мм

Ролики с V-образным профилем - закрытые подшипники качения, применяются для построения длинных направляющих в станках с ЧПУ, промышленном оборудовании, различных подвижных конструкциях. Благодаря их большому диаметру становится возможным стыковать несколько рельсов TBR/SBR в длину. V-образные ролики уступают U-образным в износостойкости и грузоподъемности, но немного дешевле, и могут ставиться на валы разных размеров.

Технические характеристики

ПараметрЗначение
Диаметр ролика41 мм
Диаметр направляющей20 мм
Ширина ролика20 мм
Скорость5000 об/мин
Грузоподъемность дин.8.47 кН
Грузоподъемность стат.5.37 кН
Диаметр посадочный (внутренней обоймы)12 мм

Чертежи

свернуть

Чертеж LV201ZZ

Чертеж для

МодельDdaBVdwAДин. нагрузка (кН)Стат. нагрузка (кН)Тип
V62010 20 мм6 мм120°10 мм--A (с лапкой)
LV20/6ZZ 22 мм6 мм120°11 мм-10 мм14.5 мм3.67 кН2.28 кНA (с лапкой)
LV20/8ZZ 30 мм8 мм120°14 мм1.810 мм18.1 мм5.13 кН2.67 кНB (с винтом)
LV20/10ZZ 30 мм10 мм120°14 мм1.810 мм18.1 мм5.13 кН2.67 кНB (с винтом)
LV203ZZ 58 мм17 мм120°25 мм220 мм35 мм14.66 кН9.1 кНB (с винтом)
LV204-57ZZ 57 мм20 мм120°22 мм230 мм41 мм14.66 кН9.1 кНB (с винтом)
LV204-58ZZ 58 мм20 мм120°25 мм230 мм41 мм14.66 кН9.1 кНB (с винтом)
LV201-14.2RS 39.9 мм12 мм120°20.1 мм214 мм24 мм8.1 кН5 кНB (с винтом)
LV201ZZ 41 мм12 мм120°20 мм220 мм28 мм8.47 кН5.37 кНB (с винтом)
LV202-40ZZ 40 мм15 мм120°18 мм215 мм22 мм8.47 кН5.37 кНB (с винтом)
