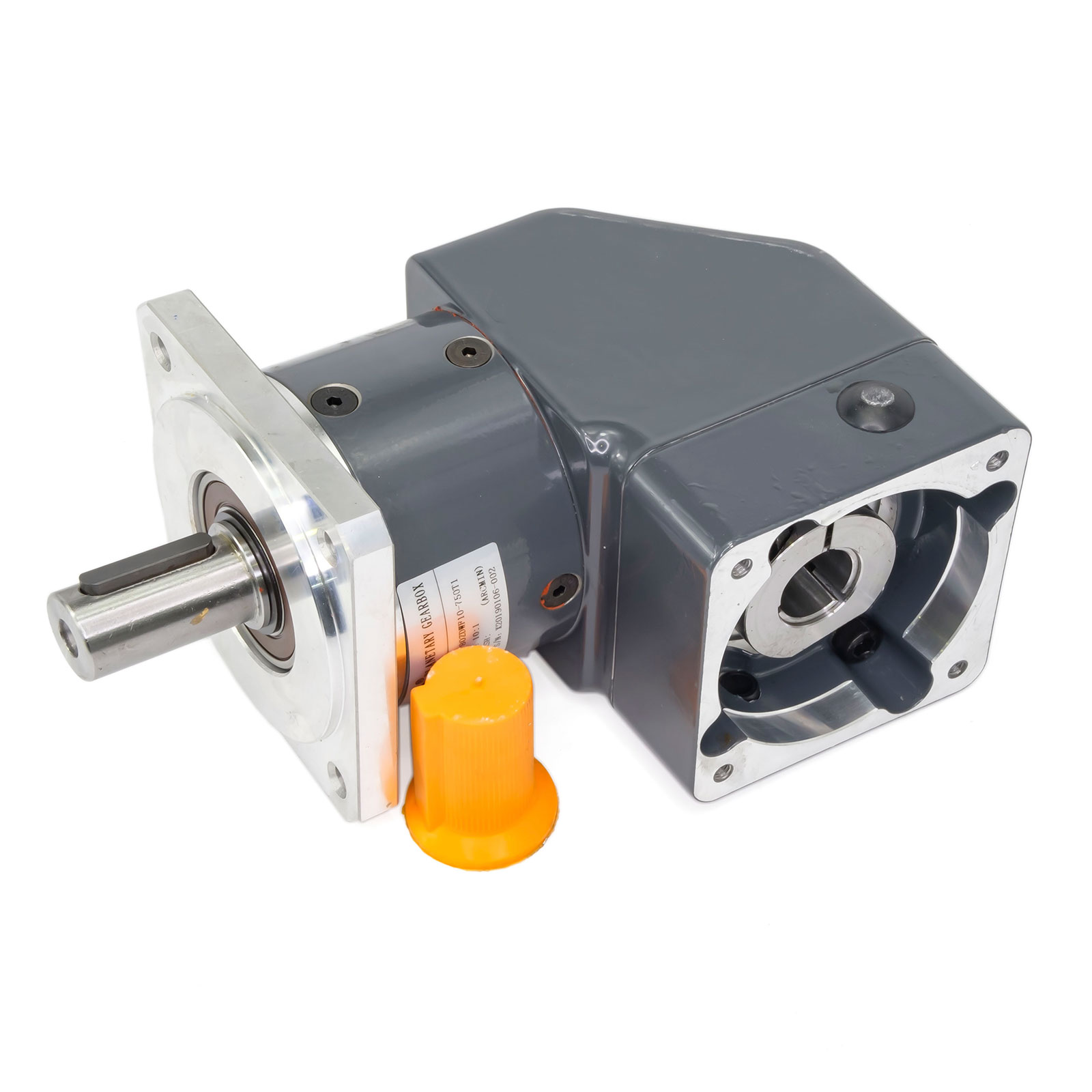

PLFA86-10 - планетарный редуктор угловой 80 мм Копировать информацию о товаре в буфер
Планетарный угловой редуктор для шаговых и серводвигателей с фланцем 80 мм. Коэффициент редукции 10:1, люфт < 6'.
Нет в наличии
Редуктор с планетарной передачей 10:1 для двигателя с фланцем 86 мм (NEMA34)
Угловой высокоточный одноступенчатый планетарный редуктор с крепежным фланцем. Угловые редукторы по характеристикам аналогичны обычным, они дороже, но с угловым можно уменьшить общие габариты вашего станка и поставить мотор так, как вам хочется - например, чтобы он не мешал оператору, что часто бывает проблемой, когда зубчатая рейка смотрит зубцами вверх или вниз, а иногда из-за конструкции таким редукторам, которые меняют направление вала перпендикулярно под 90 градусов - вообще нет альтернативы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Входной фланец | 86 мм (NEMA34) |
| Выходной фланец | 80 мм |
| Входное отверстие под вал | 12.7, 14 мм и 19 мм (опц.) |
| Диаметр выходного вала | 20 мм |
| Редукция | 10:1 |
| Число ступеней редукции | 1 |
| Скорость | 3000 об/мин |
| Скорость, кратковременный максимум | 4500 об/мин |
| Крутящий момент (ном.) | 35 Нм |
| Крутящий момент(макс.) | 70 Нм |
| КПД | 96% |
| Люфт | < 6' |
| Радиальная нагрузка | 900 Н |
| Осевая нагрузка | 650 Н |
| Жесткость на кручение | 4.0 Нм/угл.мин. |
| Степень защиты | IP54 |
| Тип шестерней | косозубые |
| Масса | кг |
Чертежи
