работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30R20-5T4-FSI - гайка ШВП

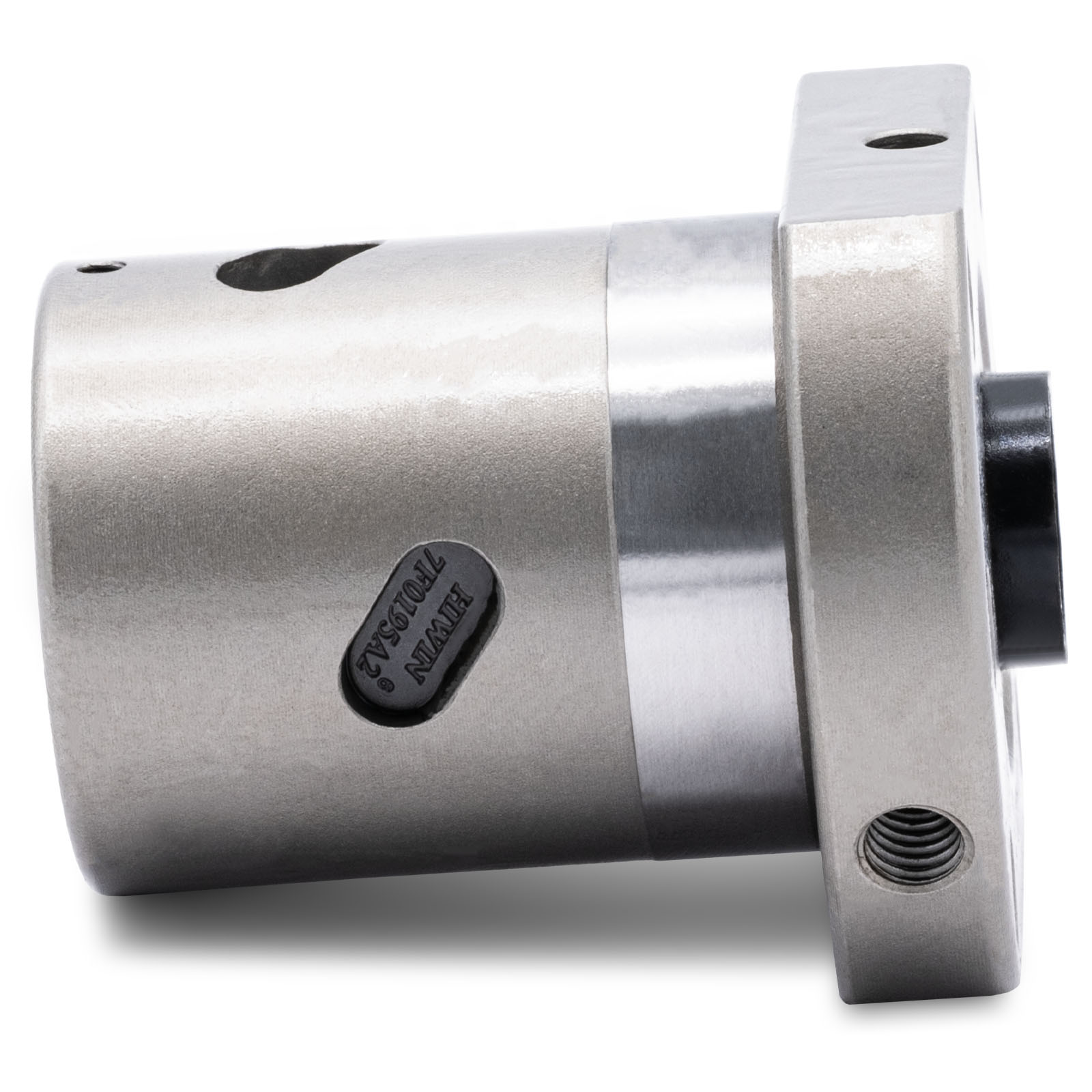

R20-5T4-FSI - гайка ШВП Копировать информацию о товаре в буфер
Гайка ШВП на винт мм, шаг мм, точность C7 (JIS), фланец DIN 69051 B (ISO 3408).
Наличие: есть (обновл. 25.09.2024)
(0)
отзывов: 0
Грузоподъемность дин.
938 кгс
Фланец
DIN 69051 B (ISO 3408)
Типоразмер|
-
Все характеристики
Гайка шарико-винтовой передачи R20-5T4-FSI (ballscrew nut)
Гайка ШВП Hiwin на шлифованный винт мм с шагом мм, тип FSI (Фланцевая одинарная гайка с внутренней системой ротации шариков) .
Шарико-винтовые передачи HIWIN отличаются точным ходом с малыми потерями на трение, нуждаются в небольшом движущем моменте и обладают высокой жесткостью при плавности хода.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Серия | FSI |
| Вид | одинарная |
| Типоразмер | - |
| Диаметр шариков | 3.175 мм |
| Грузоподъемность дин. | 938 кгс |
| Грузоподъемность стат. | 1993 кгс |
| Класс точности | C7 (JIS) |
| Диаметр корпуса | 36 |
| Диаметр винта | мм |
| Число заходов винта | 1 |
| Шаг на оборот | мм |
| Фланец | DIN 69051 B (ISO 3408) |
| Осевая жесткость | 27 кгс/мкм |
| Количество контуров гайки | 4 |
Чертежи
свернуть
| Модель | Номинальный диаметр гайки | Шаг | Каналы | D | D4 | Крепёжн. отверстия | D5 | D6 | H1 | L1 | L2 | L7 | L11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R16-5T3-FSI | 28 мм | 5 мм | 3 | 28 | 38 | 6 | 5.5 | 48 | 40 | 10 | 40 | 10 | 5 |
| R20-5T3-FSI | 36 мм | 05 мм | 3 | 36 | 47 | 6 | 6.6 | 58 | 44 | 10 | 44 | 10 | 5 |
| R20-5T4-FSI | 36 | мм | 4 | 36 | 47 | 6 | 6.6 | 58 | 44 | 10 | 52 | 10 | 5 |
| R25-05T3-FSI | 40 мм | 05 мм | 3 | 40 | 51 | 6 | 6.6 | 62 | 48 | 10 | 44 | 10 | 5 |
| R25-5K4-FSC | 40 мм | 5 мм | 4 | 40 | 51 | 6 | 6.6 | 62 | 48 | 10 | 43 | 10 | 5 |
| R25-10K4-FSC | 40 мм | 10 мм | 4 | 42 | 51 | 6 | 6.6 | 62 | 48 | 16 | 61 | 10 | 5 |
| R25-10T3-FSI | 40 мм | 10 мм | 3 | 40 | 51 | 6 | 6.6 | 62 | 48 | 16 | 65 | 10 | 5 |
| R32-10T3-FSI | 51 мм | 10 мм | 3 | 50 | 65 | 6 | 9 | 80 | 62 | 16 | 74 | 12 | 6 |
| R32-10K5-FSC | 62 mm | 10 мм | 5 | 62 | 77 | 6 | 9 | 92 | 74 | 10 | 77 | 14 | 7 |
