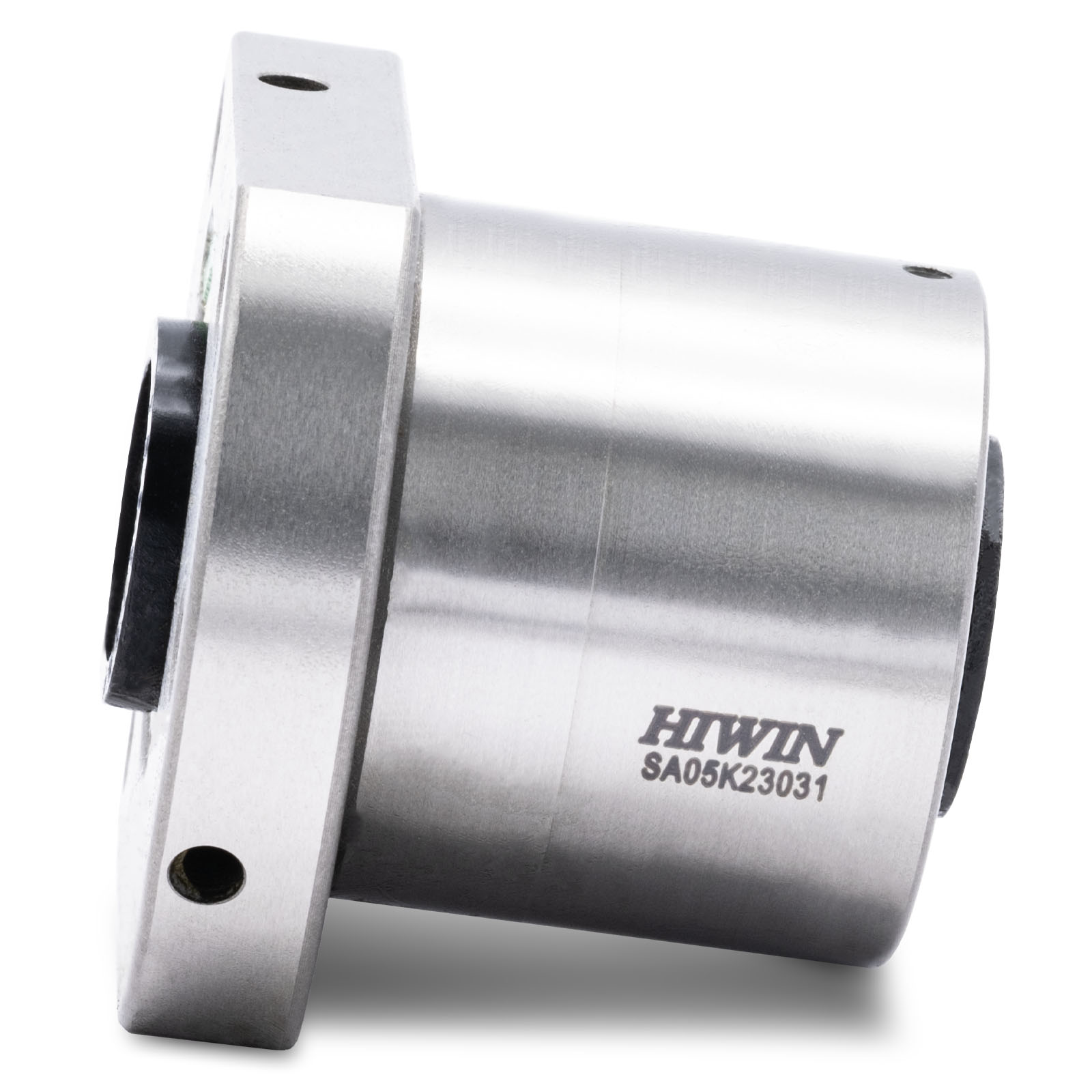

R25-5K4-FSC - гайка ШВП
Новинка
R25-5K4-FSC - гайка ШВП

R25-5K4-FSC - гайка ШВП Копировать информацию о товаре в буфер

Гайка ШВП на винт 25 мм, шаг 5 мм, точность C7 (JIS), фланец DIN 69051 B (ISO 3408).

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Грузоподъемность дин.
1650 кгс
Фланец
DIN 69051 B (ISO 3408)
Типоразмер|
25-5
Все характеристики
(0)
отзывов: 0
7045 7 045 р. / шт

Гайка шарико-винтовой передачи R25-5K4-FSC (ballscrew nut)

Гайка ШВП Hiwin на шлифованный винт 25 мм с шагом 5 мм, тип FSC (Фланцевая одинарная гайка с внутренней системой ротации шариков) .

 Шарико-винтовые передачи HIWIN отличаются точным ходом с малыми потерями на трение, нуждаются в небольшом движущем моменте и обладают высокой жесткостью при плавности хода

Технические характеристики

ПараметрЗначение
СерияFSC
Видодинарная
Типоразмер25-5
Диаметр шариков3.175 мм
Грузоподъемность дин.1650 кгс
Грузоподъемность стат.4612 кгс
Класс точностиC7 (JIS)
Диаметр корпуса40 мм
Диаметр винта25 мм
Число заходов винта2
Шаг на оборот5 мм
ФланецDIN 69051 B (ISO 3408)
Осевая жесткость49 кгс/мкм
Количество контуров гайки4

Чертежи

свернуть
Чертеж для R25-5K4-FSC

МодельНоминальный d⌀Шаг КаналыDD4Крепёжн. отверстияD5D6H1L1L2L7L11
R16-5T3-FSI 28 мм5 мм3283865.548401040105
R20-5T3-FSI 34 мм05 мм3364766.658441044105
R25-05T3-FSI 40 мм05 мм3405166.662481044105
R25-5K4-FSC 40 мм5 мм4405166.662481043105
R25-10K4-FSC 45 мм10 мм4425166.662481661105
R25-10T3-FSI 45 мм10 мм3405166.662481665105
R32-10T3-FSI 51 мм10 мм350656980621674126
R32-10K5-FSC 62 mm10 мм562776992741077147
