WBK30DF_C5 - опора винта ШВП Копировать информацию о товаре в буфер

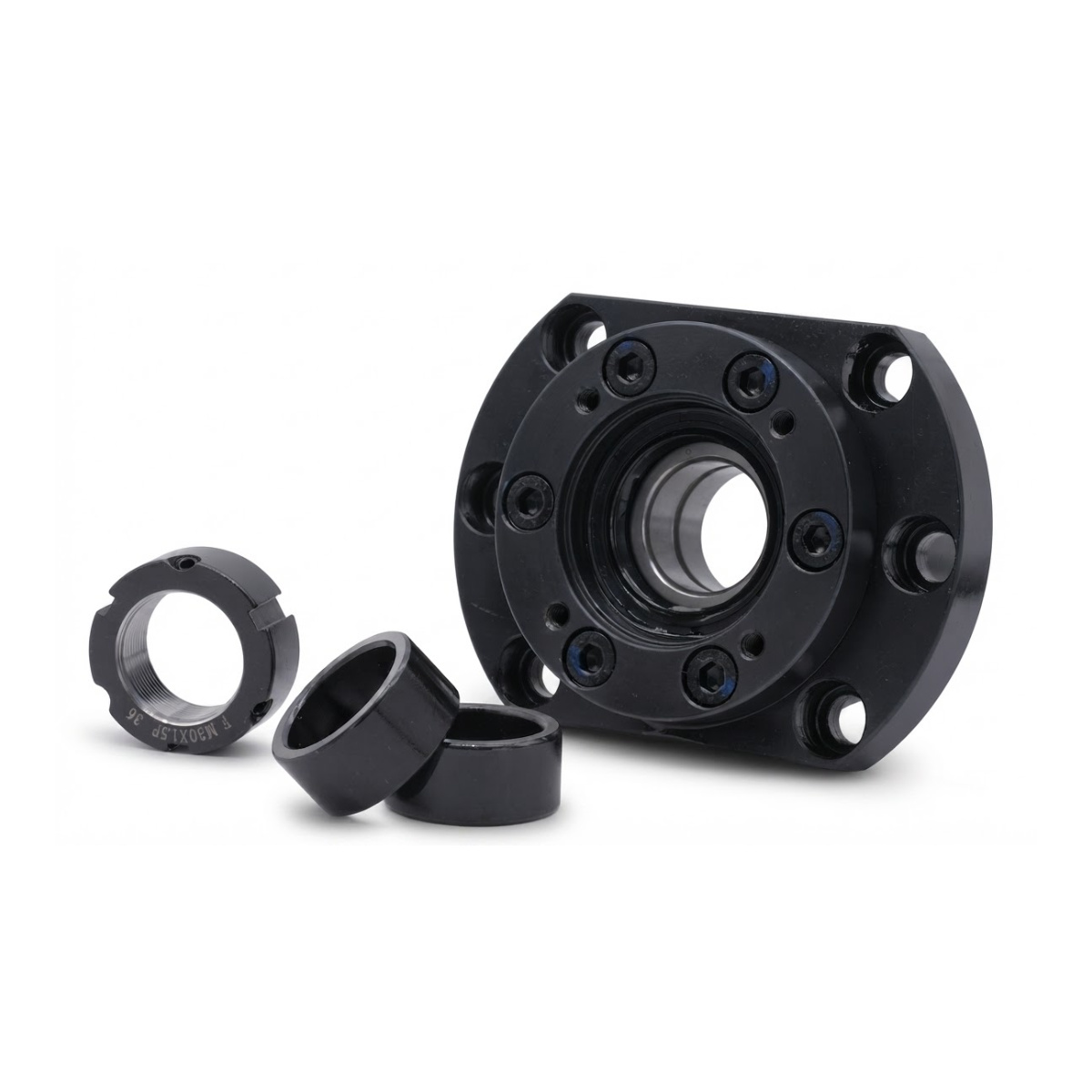

Фиксирующая подшипниковая опора для вала 30 мм, увеличенной грузоподъемности. В комплекте проставочные кольца и стопорная гайка с резьбой M30х1.5. Специально для нагруженных передач. Воспринимает большие осевые и радиальные нагрузки. Крепление фланцевое.
Наличие: есть (обновл. 21.10.2024)
Опора винта ШВП подшипниковая увеличенной грузоподъемности
Опора для крепления винта ШВП с радиально-упорными подшипниками с углом контакта 60 градусов и усиленным корпусом. Крепление фланцевое, внутренняя обойма подшипника под шейку винта диаметром 30 мм. Корпус изготовлен на высокопрецизионном оборудовании, поверхности отшлифованы. Благодаря своей конструкции опоры WBK могут с равным успехом применяться в системах позиционивания высокой точности(с винтовыми передачами класса C5 и выше) и передачах с большой осевой нагрузкой - термопластавтоматах, протяжных, подъемных механизмах, прессах и т.п. В комплект к опоре входят 2 проставочных кольца и стопорная гайка с резьбой M30х1.5
Возможно выполнение обработки винта под опоры по чертежам заказчика.
Руководство на WBK30DF_C5 ()Технические характеристики
| Параметр | Значение |
|---|---|
| Вид | фиксирующая |
| Посадочный диаметр(внутр.) | 30 мм |
| Крепление | фланцевое |
| Класс точности | C5 (JIS) |
| Подшипники | 30TAC62 - 2 шт. |
| Резьба стопорной гайки | M30х1.5 |
| Осевая нагрузка | 2920 кгс |
| Жесткость осевая | 103 кгс/мкм |
Чертежи
| Модель | d | D | D1 | D2 | L | L1 | L2 | A | W | d1 | I | V | P | X | Y | Z | Q | L4 | L5 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WBK17DF_C5 | 17 | 70 | 106 | 72 | 60 | 32 | 15 | 80 | 88 | 45 | 3 | 58 | M5 | 9 | 14 | 8.5 | 10 | 81 | 23 | M17x1 |
| WBK20DF_C5 | 20 | 70 | 106 | 72 | 60 | 32 | 15 | 80 | 88 | 45 | 3 | 58 | M5 | 9 | 14 | 8.5 | 10 | 81 | 23 | M20x1 |
| WBK25DF_C5 | 25 | 85 | 130 | 90 | 66 | 33 | 18 | 100 | 110 | 57 | 4 | 70 | M6 | 11 | 17 | 11 | 12 | 89 | 26 | M25x1.5 |
| WBK30DF_C5 | 30 | 85 | 130 | 90 | 66 | 33 | 18 | 100 | 110 | 57 | 4 | 70 | M6 | 11 | 17 | 11 | 12 | 89 | 26 | M30x1.5 |
| WBK35DF_C5 | 35 | 95 | 142 | 102 | 66 | 33 | 18 | 106 | 121 | 69 | 4 | 80 | M6 | 11 | 17 | 11 | 12 | 92 | 30 | M35x1.5 |
| WBK40DF_C5 | 40 | 95 | 142 | 102 | 66 | 33 | 18 | 106 | 121 | 69 | 4 | 80 | M6 | 11 | 17 | 11 | 12 | 92 | 30 | M40x1.5 |
