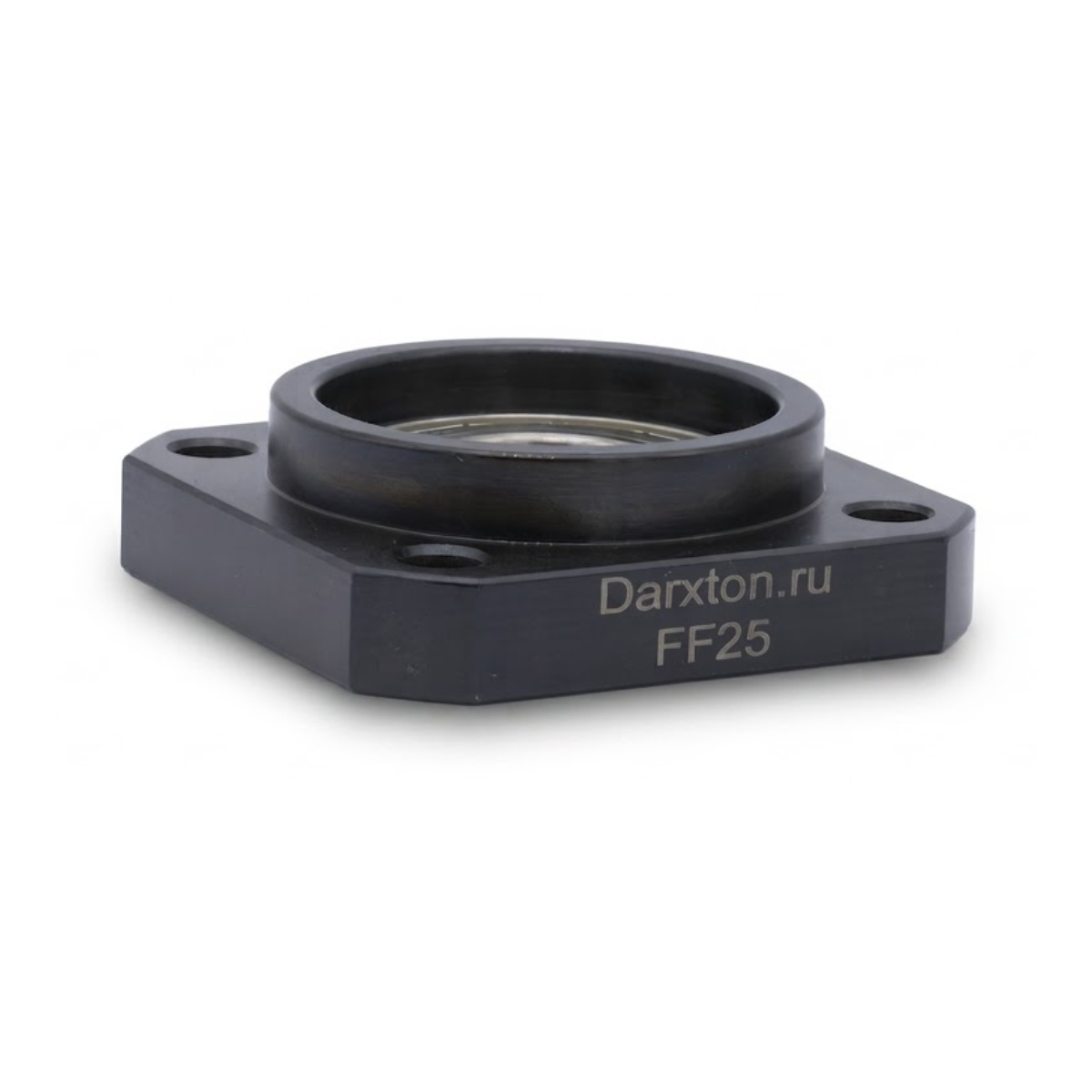

Опора винта ШВП FF25_C5 поддерживающая Копировать информацию о товаре в буфер
Опора винта ШВП подшипниковая фланцевая. Предназначена для фиксации вала или обработанного конца винта диаметром 25 мм в радиальном направлении. Для точных передач.
Наличие: есть (обновл. 09.10.2024)
Опора для фиксации прецизионного приводного винта с обработкой в размер 25 мм . В плавающей опоре установлен радиальный подшипник 6205ZZ (посадка скользящая), воспринимающий радиальные нагрузки. Крепление фланцевое. Точность позволяет использовать опору с передачами класса C5. Рекомендуется при креплении винта ШВП совместно с плавающими опорами использовать как минимум одну фиксирующую опору типа FK. Комплект: корпус опоры, стопорное кольцо, подшипник.
Руководство на FF25_C5 ()Технические характеристики
| Свойство | Значение |
| Вид | поддерживающая |
| Диаметр вала | 25 мм |
| Крепление | фланцевое |
| Подшипники | 6205ZZ |
| Точность | C5 (JIS) |
Чертежи
| Модель | A | B | C | D | D1 | D2 | D3 | D4 |
| FF10 | 12 | 5 | 35 | 8 | 28 | 35 | 3.4 | 6.5 |
| FF12 | 15 | 8 | 42 | 10 | 34 | 42 | 4.5 | 8 |
| FF15 | 17 | 8 | 52 | 15 | 40 | 52 | 5.5 | 9.5 |
| FF17 | 20 | 9 | 61 | 17 | 50 | 62 | 6,5 | 10 |
| FF20 | 20 | 9 | 68 | 20 | 57 | 68 | 6.5 | 11 |
| FF25 | 24 | 10 | 79 | 25 | 63 | 79 | 9 | 14 |
