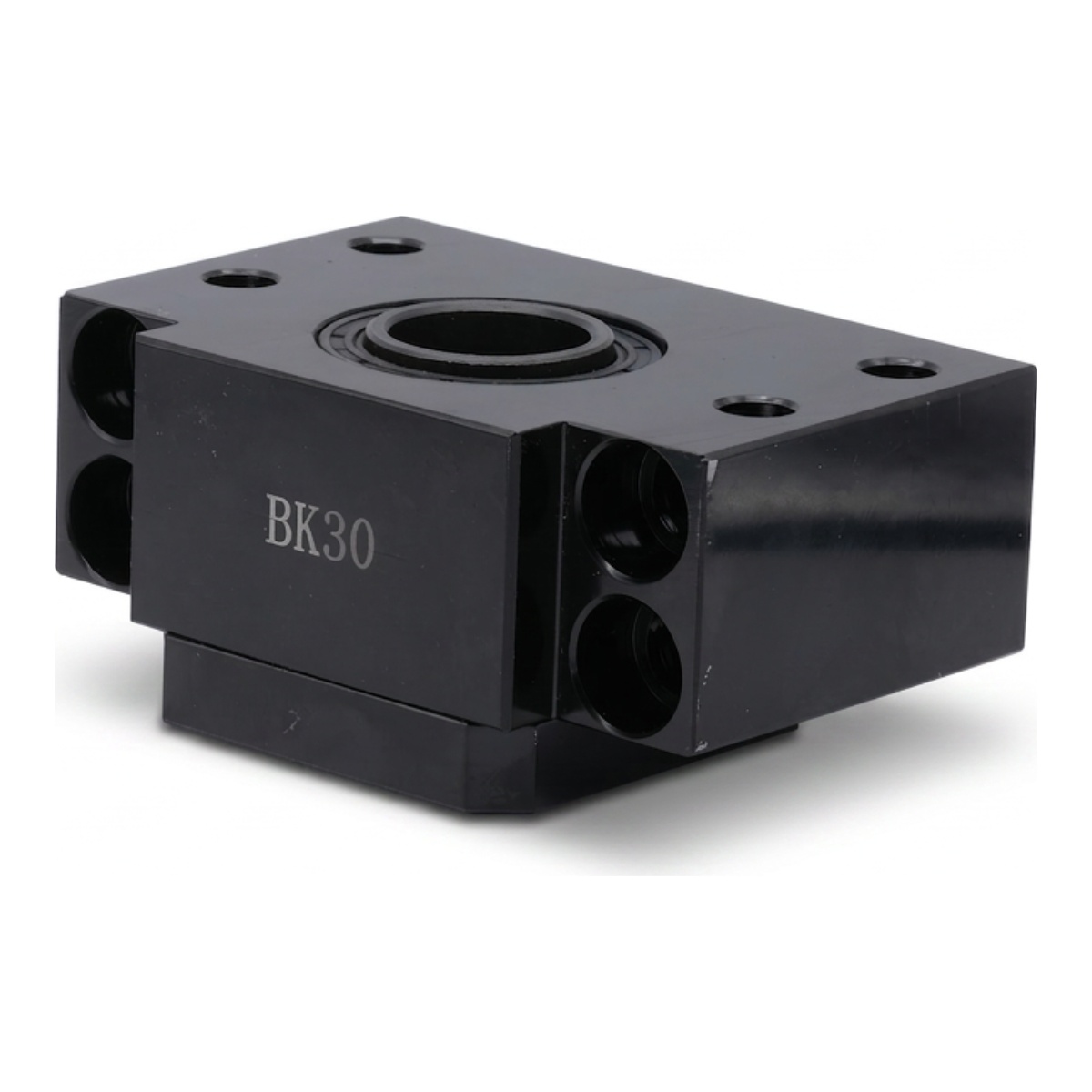

BK30 - опора винта подшипниковая Копировать информацию о товаре в буфер
BK30 Опора винта фиксирующая, с радиальным подшипником 2 x 6206ZZ. Диаметр внутренней обоймы 30 мм. Крепление универсальное - параллельно или перпендикулярно монтажной плоскости.
Наличие: ожидается 13.01.2025
Подшипниковая опораприводного винта/вала диаметром 30 мм фиксирующая, серия BK
Опора для крепления винта ШВП. В этих фиксирующих опорах установлены 2 радиальных подшипника, что позволяет жестко фиксировать винт в радиальном направлении и создавать натяг в осевом. Рекомендуется при креплении винта ШВП использовать как минимум одну фиксирующую опору - это положительно сказывается на максимальной скорости вращения пары. В комплекте стопорная гайка. Диаметр внутренней обоймы 30 мм, резьба стопорной гайки M30х1.5
Стандартные чертежи обработки доступны для скачивания ниже. Также возможна обработка по чертежам заказчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Вид | фиксирующая |
| Посадочный диаметр(внутр.) | 30 мм |
| Крепление | вертикально, плашмя |
| Класс точности | C7 (JIS) |
| Подшипники | 2 x 6206ZZ |
| Резьба стопорной гайки | M30х1.5 |
Чертежи
| Модель | A | B | B1 | A1 | C1 | E | t | G | X | H | J | K | D | D1 | D2 | D3 | h | S | M | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BK10 | 60 | 39 | 32.5 | 34 | 46 | 15 | 7 | 13 | 6 | 22 | 25 | 38.5 | 10 | 5.5 | 6.6 | 10.5 | 5 | 16 | M10x1 | 40 | 31 |
| BK12 | 60 | 43 | 32.5 | 34 | 46 | 18 | 7 | 13 | 7 | 25 | 25 | 39.5 | 12 | 5.5 | 6.6 | 10.5 | 2.5 | 18 | M12x1 | 40 | 33 |
| BK15 | 70 | 48 | 38 | 40 | 54 | 18 | 10 | 15 | 7 | 28 | 27 | 41 | 15 | 5.5 | 6.6 | 11 | 6.5 | 22 | M15x1 | 42 | 35 |
| BK17 | 86 | 64 | 55 | 50 | 68 | 28 | 11 | 19 | 8.5 | 39 | 35 | 54 | 17 | 6.6 | 9 | 14 | 8.5 | 24 | M17x1 | 55 | 45 |
| BK20 | 88 | 60 | 50 | 52 | 70 | 22 | 12 | 19 | 8.5 | 34 | 35 | 54 | 20 | 6.6 | 9 | 14 | 8.5 | 30 | M20x1 | 55 | 44 |
| BK25 | 106 | 80 | 70 | 64 | 85 | 33 | 15 | 22 | 10.5 | 48 | 42 | 66.5 | 25 | 9 | 11 | 17.5 | 11 | 35 | M25x1.5 | 67 | 56 |
| BK30 | 128 | 89 | 78 | 76 | 102 | 33 | 18 | 23 | 11 | 51 | 45 | 69 | 30 | 11 | 14 | 20 | 13 | 40 | M30x1.5 | 70 | 60 |
| BK35 | 140 | 96 | 79 | 88 | 114 | 35 | 17 | 26 | 12 | 52 | 50 | 78 | 35 | 11 | 14 | 20 | 13 | 50 | M35x1.5 | 78 | 64 |
| BK40 | 160 | 110 | 90 | 100 | 130 | 37 | 23 | 33 | 14 | 60 | 61 | 93 | 40 | 14 | 18 | 26 | 17.5 | 50 | M40x1.5 | 93 | 79 |
