работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30М1.5Z25Z25 - Коническая передача косозубая
М1.5Z25Z25 - Коническая передача косозубая Копировать информацию о товаре в буфер
Коническая передача косозубая, комплект (коническая пара), Модуль M1.5, Число зубцов 25, Передаточное число 1:1
Наличие: ожидается 13.02.2025

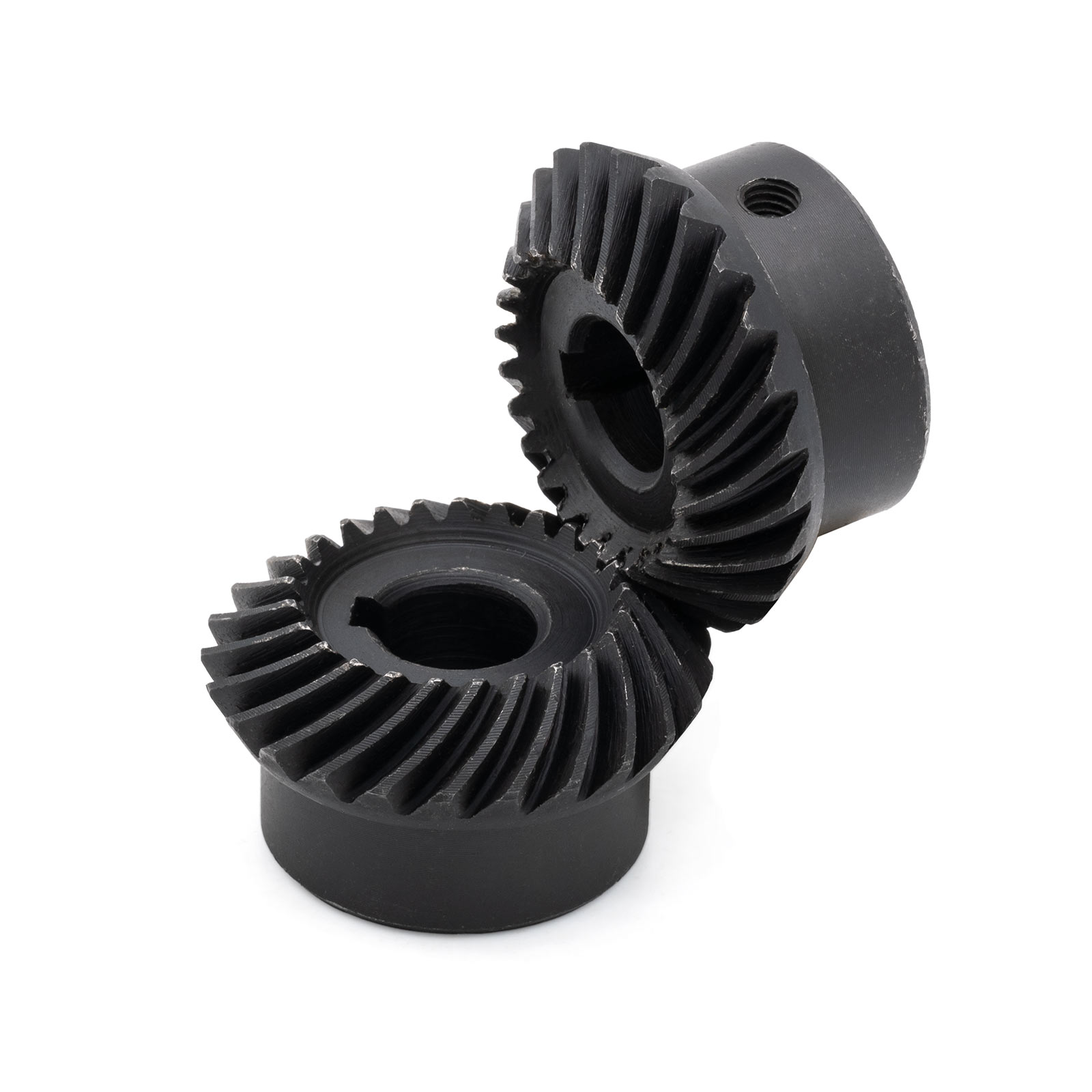

М1.5Z25Z25 - Коническая передача косозубая комплект (коническая пара)
Коническая передача комплект (коническая пара) косозубая стальная со ступицей с передаточным числом 1:1, модуль зубчатых колес M1.5. Конические передачи применяются для преобразования крутящего момента и скоростей вращения, а также изменения направления вращения валов в станках с ЧПУ и других механизмах, агрегатах и устройствах промышленного оборудования. Косозубые конические передачи предназначены для работы средних и высоких скоростях или когда требуется повышенная точность перемещения. Конические передачи способны передавать большой крутящий момент, имеют низкий уровень шума во время работы, прошли поверхностную закалку и обладают высокой прочностью и износостойкостью.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Комплектация | комплект (коническая пара) |
| Тип передачи | косозубая |
| Модуль | M1.5 |
| Передаточное число | 1:1 |
| Число зубцов | Z=25 |
| Диаметр вала | 14 мм |
| Материал | сталь 45 |
| Термообработка | есть |
Чертежи
свернуть
| Модель | D1 | C1 | N1 | d1 | H1 | L1 | F1 | A1 | Z1 |
|---|---|---|---|---|---|---|---|---|---|
| М0.5Z35Z70 | 36 мм | 35 мм | 30 мм | 6 мм | 11 мм | 16 мм | 17 мм | 30.5 мм | 7.5 мм |
| М0.8Z20Z120 | 96 мм | 96 мм | 50 мм | 8 мм | 14.5 мм | 19.5 мм | 21 мм | 57 мм | 13.5 мм |
| М0.8Z20Z140 | 112 мм | 112 мм | 55 мм | 6 мм | 15 мм | 19 мм | 21 мм | 64 мм | 13 мм |
| М0.8Z20Z160 | 128 мм | 128 мм | 55 мм | 8 мм | 15 мм | 19 мм | 21 мм | 72 мм | 13 мм |
| М1.0Z20Z20 | 21.12 мм | 20 мм | 16 мм | 6 мм | 9 мм | 13 мм | 14.43 мм | 21 мм | 4.5 мм |
| М1.0Z25Z25 | 26.22 мм | 25 мм | 20 мм | 8 мм | 8 мм | 14 мм | 15.8 мм | 23 мм | 6 мм |
| М1.5Z25Z25 | 39.31 мм | 37.5 мм | 30 мм | 12 мм | 11.5 мм | 19 мм | 22.14 мм | 34 мм | 9 мм |
| М1.5Z25Z25 | 39.31 мм | 37.5 мм | 30 мм | 14 мм | 11.5 мм | 19 мм | 22.14 мм | 34 мм | 9 мм |
| М1.5Z30Z30 | 46.79 мм | 45 мм | 33 мм | 16 мм | 12 мм | 21 мм | 22.64 мм | 38 мм | 9.3 мм |
| М1.0Z20d6 | 21.1 мм | 20 мм | 16 мм | 6 мм | 9 мм | 13 мм | 14.4 мм | 21 мм | 4.5 мм |
| М1.0Z20d8 | 21.1 мм | 20 мм | 16 мм | 8 мм | 9 мм | 13 мм | 14.4 мм | 21 мм | 4.5 мм |
| М1.0Z25d8 | 26.4 мм | 25 мм | 20 мм | 8 мм | 8 мм | 13 мм | 14.7 мм | 23 мм | 5.3 мм |
| М1.0Z30d14 | 31.4 мм | 30 мм | 22 мм | 14 мм | 8.9 мм | 14.5 мм | 15.9 мм | 26 мм | 6.2 мм |
| М1.5Z20d8 | 32.12 мм | 30 мм | 24 мм | 8 мм | 10 мм | 16.5 мм | 18.53 мм | 28 мм | 6.8 мм |
| М1.5Z30d14 | 47.12 мм | 45 мм | 33 мм | 14 мм | 12.34 мм | 21 мм | 22.83 мм | 38 мм | 9.3 мм |
| Модель | D2 | C2 | N2 | d2 | H2 | L2 | F2 | A2 | Z2 |
|---|---|---|---|---|---|---|---|---|---|
| М0.5Z35Z70 | 18 мм | 17.5 мм | 14 мм | 6 мм | 9 мм | 17.5 мм | 19 мм | 22.3 мм | 7.5 мм |
| М0.8Z20Z120 | 17.5 мм | 16 мм | 15 мм | 6 мм | 9 мм | 19 мм | 21 мм | 25.5 мм | 10 мм |
| М0.8Z20Z140 | 17.5 мм | 16 мм | 14.5 мм | 6 мм | 9 мм | 19 мм | 21 мм | 25.5 мм | 11 мм |
| М0.8Z20Z160 | 17.5 мм | 16 мм | 14.5 мм | 6 мм | 9 мм | 19 мм | 21 мм | 25 мм | 11 мм |
| М1.0Z20Z20 | 21.12 мм | 20 мм | 16 мм | 6 мм | 9 мм | 13 мм | 14.43 мм | 21 мм | 4.5 мм |
| М1.0Z25Z25 | 26.22 мм | 25 мм | 20 мм | 8 мм | 8 мм | 14 мм | 15.8 мм | 23 мм | 6 мм |
| М1.5Z25Z25 | 39.31 мм | 37.5 мм | 30 мм | 12 мм | 11.5 мм | 19 мм | 22.14 мм | 34 мм | 9 мм |
| М1.5Z25Z25 | 39.31 мм | 37.5 мм | 30 мм | 14 мм | 11.5 мм | 19 мм | 22.14 мм | 34 мм | 9 мм |
| М1.5Z30Z30 | 46.79 мм | 45 мм | 33 мм | 16 мм | 12 мм | 21 мм | 22.64 мм | 38 мм | 9.3 мм |
| М1.0Z20d6 | - | - | - | - | - | - | - | - | - |
| М1.0Z20d8 | - | - | - | - | - | - | - | - | - |
| М1.0Z25d8 | - | - | - | - | - | - | - | - | - |
| М1.0Z30d14 | - | - | - | - | - | - | - | - | - |
| М1.5Z20d8 | - | - | - | - | - | - | - | - | - |
| М1.5Z30d14 | - | - | - | - | - | - | - | - | - |
