М1.5Z20d8 - Коническая передача прямозубая
Новинка
М1.5Z20d8 - Коническая передача прямозубая

М1.5Z20d8 - Коническая передача прямозубая Копировать информацию о товаре в буфер

Коническая передача прямозубая, одна штука, Модуль M1.5, Число зубцов 20, Передаточное число 1:1

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
(0)
отзывов: 0
Цена по запросу

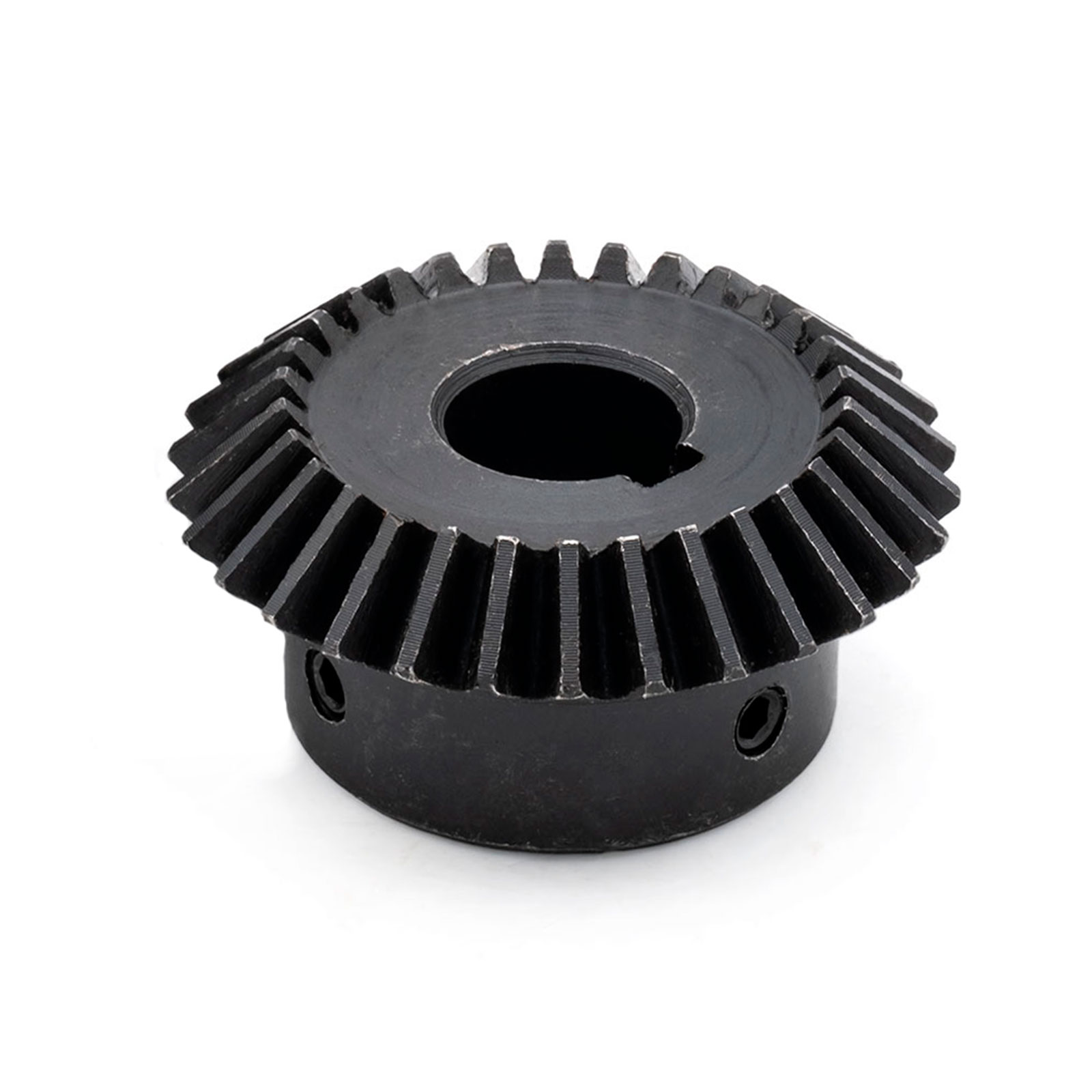

М1.5Z20d8 - Коническая передача прямозубая одна штука

Коническая передача одна штука прямозубая стальная со ступицей с передаточным числом 1:1, модуль зубчатых колес M1.5. Конические передачи применяются для преобразования крутящего момента и скоростей вращения, а также изменения направления вращения валов в станках с ЧПУ и других механизмах, агрегатах и устройствах промышленного оборудования. Конические передачи способны передавать большой крутящий момент, имеют низкий уровень шума во время работы, прошли поверхностную закалку и обладают высокой прочностью и износостойкостью.

Технические характеристики

ПараметрЗначение
Комплектацияодна штука
Тип передачипрямозубая
МодульM1.5
Передаточное число1:1
Число зубцовZ=20
Диаметр вала8 мм
Материалсталь 45
Термообработкаесть

Чертежи

свернуть
Чертеж для М1.5Z20d8

МодельD1C1N1d1H1L1F1A1Z1D2C2N2d2H2L2F2A2Z2
М0.5Z35Z70 36 мм35 мм30 мм6 мм11 мм16 мм17 мм30.5 мм7.5 мм18 мм17.5 мм14 мм6 мм9 мм17.5 мм19 мм22.3 мм7.5 мм
М0.8Z20Z120 96 мм96 мм50 мм8 мм14.5 мм19.5 мм21 мм57 мм13.5 мм17.5 мм16 мм15 мм6 мм9 мм19 мм21 мм25.5 мм10 мм
М0.8Z20Z140 112 мм112 мм55 мм6 мм15 мм19 мм21 мм64 мм13 мм17.5 мм16 мм14.5 мм6 мм9 мм19 мм21 мм25.5 мм11 мм
М0.8Z20Z160 128 мм128 мм55 мм8 мм15 мм19 мм21 мм72 мм13 мм17.5 мм16 мм14.5 мм6 мм9 мм19 мм21 мм25 мм11 мм
М1.0Z20Z20 21.12 мм20 мм16 мм6 мм9 мм13 мм14.43 мм21 мм4.5 ммто жето жето жето жето жето жето жето жето же
М1.0Z25Z25 26.22 мм25 мм20 мм8 мм8 мм14 мм15.8 мм23 мм6 ммто жето жето жето жето жето жето жето жето же
М1.5Z25Z25 39.31 мм37.5 мм30 мм12 мм11.5 мм19 мм22.14 мм34 мм9 ммто жето жето жето жето жето жето жето жето же
М1.5Z25Z25 39.31 мм37.5 мм30 мм14 мм11.5 мм19 мм22.14 мм34 мм9 ммто жето жето жето жето жето жето жето жето же
М1.5Z30Z30 46.79 мм45 мм33 мм16 мм12 мм21 мм22.64 мм38 мм9.3 ммто жето жето жето жето жето жето жето жето же
М1.0Z20d6 21.1 мм20 мм16 мм6 мм9 мм13 мм14.4 мм21 мм4.5 мм---------
М1.0Z20d8 21.1 мм20 мм16 мм8 мм9 мм13 мм14.4 мм21 мм4.5 мм---------
М1.0Z25d8 26.4 мм25 мм20 мм8 мм8 мм13 мм14.7 мм23 мм5.3 мм---------
М1.0Z30d14 31.4 мм30 мм22 мм14 мм8.9 мм14.5 мм15.9 мм26 мм6.2 мм---------
М1.5Z20d8 32.12 мм30 мм24 мм8 мм10 мм16.5 мм18.53 мм28 мм6.8 мм---------
М1.5Z30d14 47.12 мм45 мм33 мм14 мм12.34 мм21 мм22.83 мм38 мм9.3 мм---------
