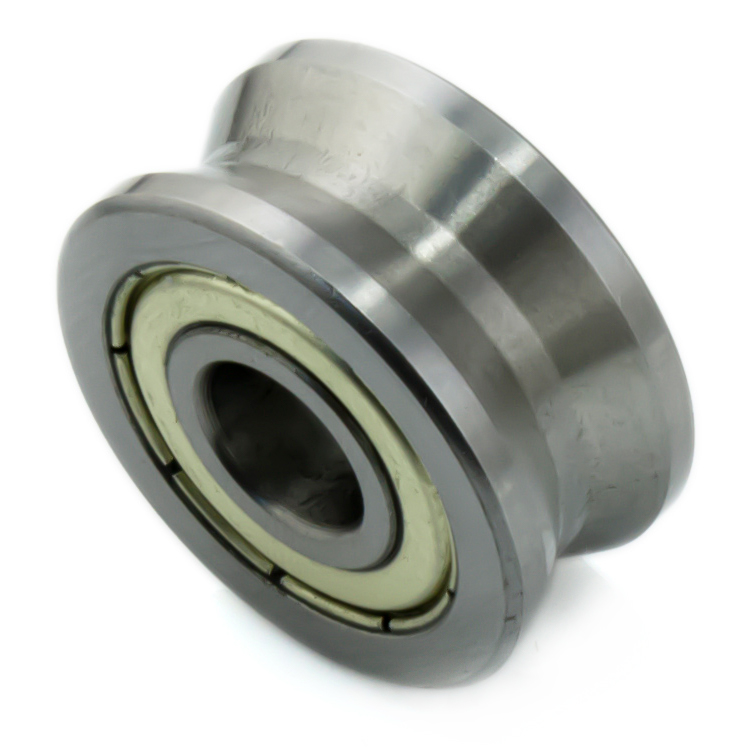

LV203ZZ - ролик V-образный

LV203ZZ - ролик V-образный Копировать информацию о товаре в буфер

Диаметр 58 мм, Ширина 25 мм, Диаметр вала 20 мм
Наличие: есть (обновл. 22.10.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
⌀ направляющей
20 мм
⌀ ролика
58 мм
⌀ внутр.|
17 мм
Все характеристики
(0)
отзывов: 0
3152 3 152 р. / шт

Ролик с V-образным профилем диаметром 58 мм на вал 20 мм

Ролики с V-образным профилем - закрытые подшипники качения, применяются для построения длинных направляющих в станках с ЧПУ, промышленном оборудовании, различных подвижных конструкциях. Благодаря их большому диаметру становится возможным стыковать несколько рельсов TBR/SBR в длину. V-образные ролики уступают U-образным в износостойкости и грузоподъемности, но немного дешевле, и могут ставиться на валы разных размеров.

Технические характеристики

ПараметрЗначение
Диаметр ролика58 мм
Диаметр направляющей20 мм
Ширина ролика25 мм
Скорость
Грузоподъемность дин.14.66 кН
Грузоподъемность стат.9.1 кН
Диаметр посадочный (внутренней обоймы)17 мм

Чертежи

свернуть
Чертеж для

МодельDdaBVdwAДин. нагрузка (кН)Стат. нагрузка (кН)Тип
V62010 20 мм6 мм120°10 мм--A (с лапкой)
LV20/6ZZ 22 мм6 мм120°11 мм-10 мм14.5 мм3.67 кН2.28 кНA (с лапкой)
LV20/8ZZ 30 мм8 мм120°14 мм1.810 мм18.1 мм5.13 кН2.67 кНB (с винтом)
LV20/10ZZ 30 мм10 мм120°14 мм1.810 мм18.1 мм5.13 кН2.67 кНB (с винтом)
LV203ZZ 58 мм17 мм120°25 мм220 мм35 мм14.66 кН9.1 кНB (с винтом)
LV204-57ZZ 57 мм20 мм120°22 мм230 мм41 мм14.66 кН9.1 кНB (с винтом)
LV204-58ZZ 58 мм20 мм120°25 мм230 мм41 мм14.66 кН9.1 кНB (с винтом)
LV201-14.2RS 39.9 мм12 мм120°20.1 мм214 мм24 мм8.1 кН5 кНB (с винтом)
LV201ZZ 41 мм12 мм120°20 мм220 мм28 мм8.47 кН5.37 кНB (с винтом)
LV202-40ZZ 40 мм15 мм120°18 мм215 мм22 мм8.47 кН5.37 кНB (с винтом)
