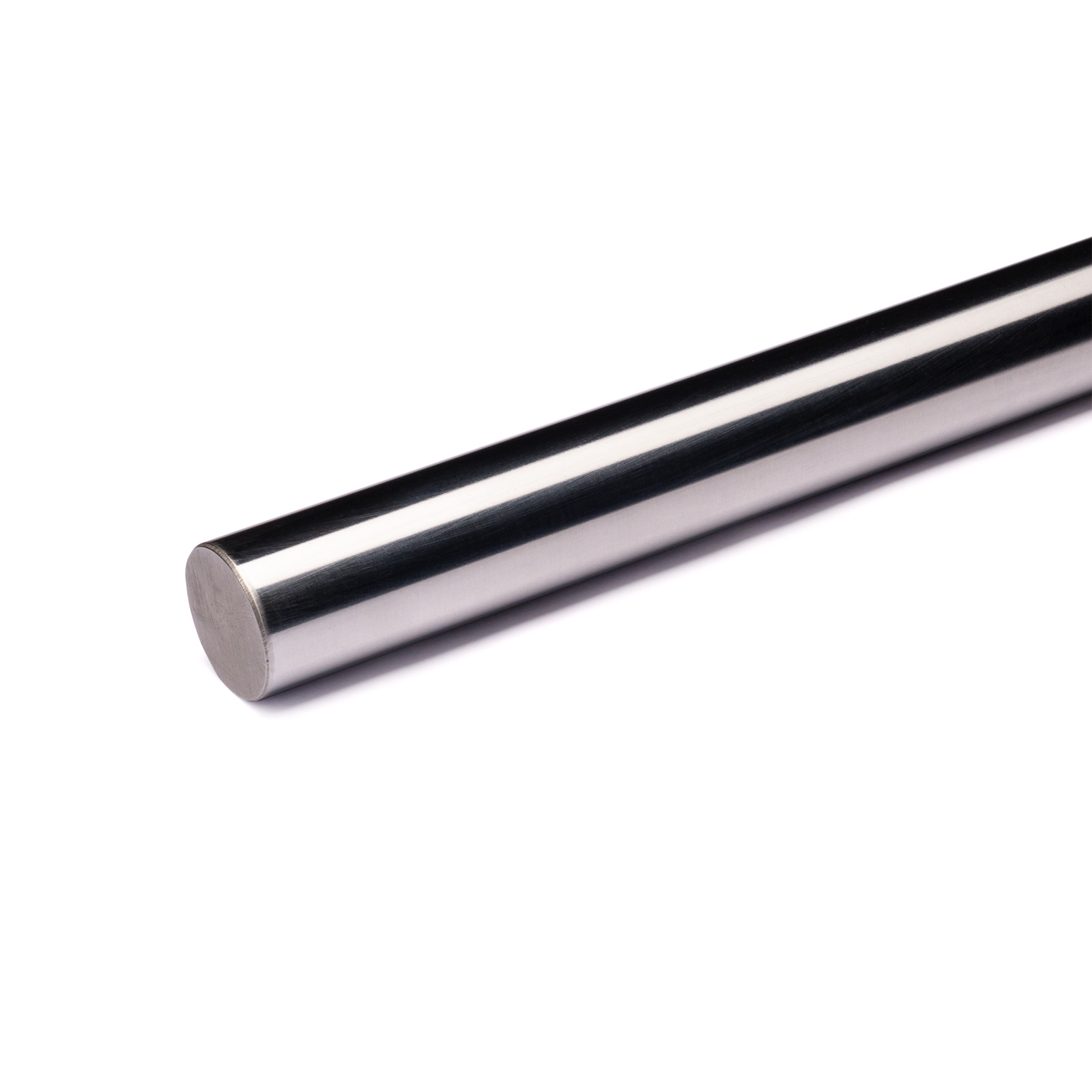

WC30 - вал полированный 30 мм, подшипниковая сталь Копировать информацию о товаре в буфер
Цилиндрическая направляющая стальная направляющая, диаметр 30 мм. Применяется совместно с линейными подшипниками серий SC, LM, LMK.
Полированный вал - цилиндрическая направляющая диаметром 30 мм. Совместно с подшипниками SC, LM, LME, LMK валы используются в качестве линейных направляющих качения в системах линейного перемещения - фрезерных, фрезерно-гравировальных станках с ЧПУ, линейных модулях, актуаторах. Уступая в жесткости направляющим рельсового типа, валы предоставляют возможность построить по-настоящему бюджетный станок.
Данный вал - из подшипниковой стали. Валы из подшипниковой стали значительно более износостойки по сравнению с полированными валами из конструкционной стали.
Максимальная длина продукции - см. ниже блок "цена при покупке оптом". Кратность реза продукции можно выбрать при добавлении в корзину, а также согласовать с менеджером.
Чтобы указать длину рельса при заказе через корзину - пишите длину в примечаниях к заказу.
Рез рельсов производится в размер, абразивом. Точность реза +/- 3 мм, угол реза в 90 градусов не гарантируется. На концах рельс возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется(если это важно - укажите в заявке или предусмотрите соответствующий припуск).
Является аналогом товаров других производителей: SFC30, WCS30
Руководство на WC30 (pdf)
Скачать 3D-модель для WC30 - Вал полированный направляющий 30 мм, из подшипниковой сталиТехнические характеристики
| Параметр | Значение |
|---|---|
| Диаметр вала | 30 мм |
| Материал | ст. GCr15 (аналог ШХ15) |
| Твердость | HRC 60-62 |
| Глубина закалки | не менее 9% от диаметра |
| Покрытие | хром |
| Шероховатость, Rmax | ≤0.8 мкм |
| Отклонение от круглости | ≤3 мкм |
| Обработка поверхности | закалка, шлифование Rmax0.8, полирование |
| Поле допуска на диаметр | g6 |
Уже приобрели товар? Не забудьте рассказать о его преимуществах и недостатках, чтобы помочь другим покупателям сделать свой выбор. При выборе товара появился вопрос к нашим специалистам? Спросите нас в разделе «Обсуждение».
WC30 - вал полированный 30 мм, подшипниковая сталь
Здравствуйте!Валы продаются кратно метру. Порезать в размер можем, точность реза +/- 3-4 мм.
