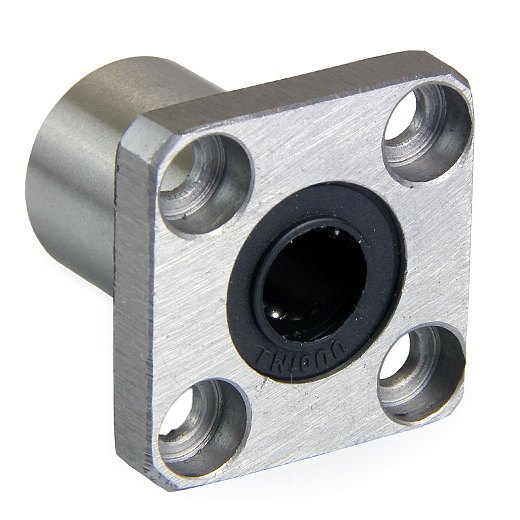

LMK30 - Втулка шариковая с фланцем (линейный подшипник) на вал 30 мм
LMK30 - Втулка шариковая с фланцем (линейный подшипник) на вал 30 мм
587
руб. /шт
Втулка шариковая(линейный подшипник) с фланцем. Для вала WC диаметра 30 мм. Применяется в качестве подшипников качения в системах линейных перемещений.
- Вопрос/ответ
- Отзывы
- Технические характеристики
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Свойство | Значение |
| Диаметр вала | 30 мм |
| Фланец | есть |
| Вид | закрытая |
| Грузоподъемность дин. | 150 кгс |
| Диаметр | 45 мм |
| Длина | 64 мм |
ЧЕРТЕЖИ
| Модель | dr | L | K | PCD | D | H | d1×d2×h | Дин. CN |
|---|---|---|---|---|---|---|---|---|
| LMK8 | 8 мм | 24 мм | 25 | 24 | 15 мм | 5 | 3.4×6.5×3.3 | 27 кгс |
| LMK10 | 10 мм | 29 мм | 30 | 29 | 19 мм | 6 | 4.5×8×4.4 | 38 кгс |
| LMK12 | 12 мм | 30 мм | 32 | 32 | 21 мм | 6 | 4.5×8×4.4 | 52 кгс |
| LMK16 | 16 мм | 37 мм | 37 | 38 | 28 мм | 6 | 4.5×8×4.4 | 80 кгс |
| LMK16-L | 16 мм | 70 мм | 37 | 38 | 28 мм | 6 | 4.5×7.5×4.1 | 126 кгс |
| LMK20 | 20 мм | 42 мм | 42 | 43 | 32 мм | 8 | 5.5×9.5×5.4 | 90 кгс |
| LMK20-L | 20 мм | 80 мм | 42 | 42 | 32 мм | 8 | 5.5×9.5×5.1 | 143 кгс |
| LMK25 | 25 мм | 59 мм | 50 | 51 | 40 мм | 8 | 6.6×11×6.5 | 110 кгс |
| LMK25-L | 25 мм | 112 мм | 50 | 51 | 40 мм | 8 | 5.5×9×5.1 | 159 кгс |
| LMK30 | 30 мм | 64 мм | 58 | 60 | 45 мм | 10 | 6.6×11×6.5 | 150 кгс |
| LMK40 | 40 мм | 80 мм | 75 | 78 | 60 мм | 13 | 9×15×8.6 | 220 кгс |
| LMK50 | 50 мм | 100 мм | 92 | 98 | 80 мм | 13 | 9×15×8.6 | 390 кгс |
| LMK60 | 60 мм | 110 мм | 106 | 112 | 90 мм | 18 | 11×17.5×10.5 | 480 кгс |
