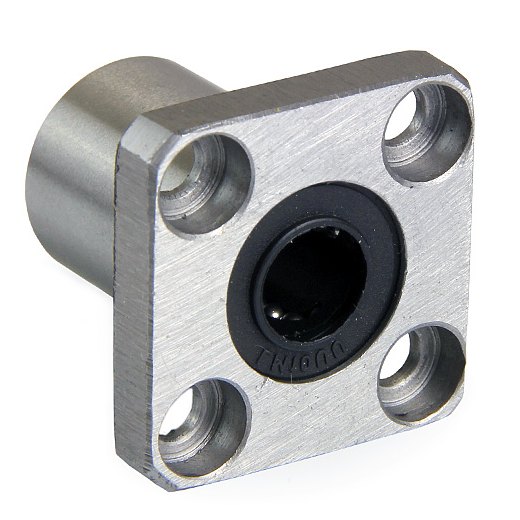

LMK50 - Втулка шариковая с фланцем (линейный подшипник) на вал 50 мм

LMK50 - Втулка шариковая с фланцем (линейный подшипник) на вал 50 мм
LMK50 - Втулка шариковая с фланцем (линейный подшипник) на вал 50 мм
2996 руб. /шт
Кол-во:
Избранное
Сравнить
Втулка шариковая(линейный подшипник) с фланцем. Для вала WC диаметра 50 мм. Применяется в качестве подшипников качения в системах линейных перемещений.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Диаметр вала50 мм
Фланецесть
Видзакрытая
Грузоподъемность дин.390 кгс
Диаметр80 мм
Длина100 мм
ЧЕРТЕЖИ
Чертеж для LMK50 - Втулка шариковая с фланцем (линейный подшипник) на вал 50 мм

МодельdrLKPCDDHd1×d2×hДин. CN
LMK8 8 мм 24 мм 25 24 15 мм 5 3.4×6.5×3.3 27 кгс
LMK10 10 мм 29 мм 30 29 19 мм 6 4.5×8×4.4 38 кгс
LMK12 12 мм 30 мм 32 32 21 мм 6 4.5×8×4.4 52 кгс
LMK16 16 мм 37 мм 37 38 28 мм 6 4.5×8×4.4 80 кгс
LMK16-L 16 мм 70 мм 37 38 28 мм 6 4.5×7.5×4.1 126 кгс
LMK20 20 мм 42 мм 42 43 32 мм 8 5.5×9.5×5.4 90 кгс
LMK20-L 20 мм 80 мм 42 42 32 мм 8 5.5×9.5×5.1 143 кгс
LMK25 25 мм 59 мм 50 51 40 мм 8 6.6×11×6.5 110 кгс
LMK25-L 25 мм 112 мм 50 51 40 мм 8 5.5×9×5.1 159 кгс
LMK30 30 мм 64 мм 58 60 45 мм 10 6.6×11×6.5 150 кгс
LMK40 40 мм 80 мм 75 78 60 мм 13 9×15×8.6 220 кгс
LMK50 50 мм 100 мм 92 98 80 мм 13 9×15×8.6 390 кгс
LMK60 60 мм 110 мм 106 112 90 мм 18 11×17.5×10.5 480 кгс
