LMK20-L - втулка шариковая фланцевая
Новинка
LMK20-L - втулка шариковая фланцевая Копировать информацию о товаре в буфер

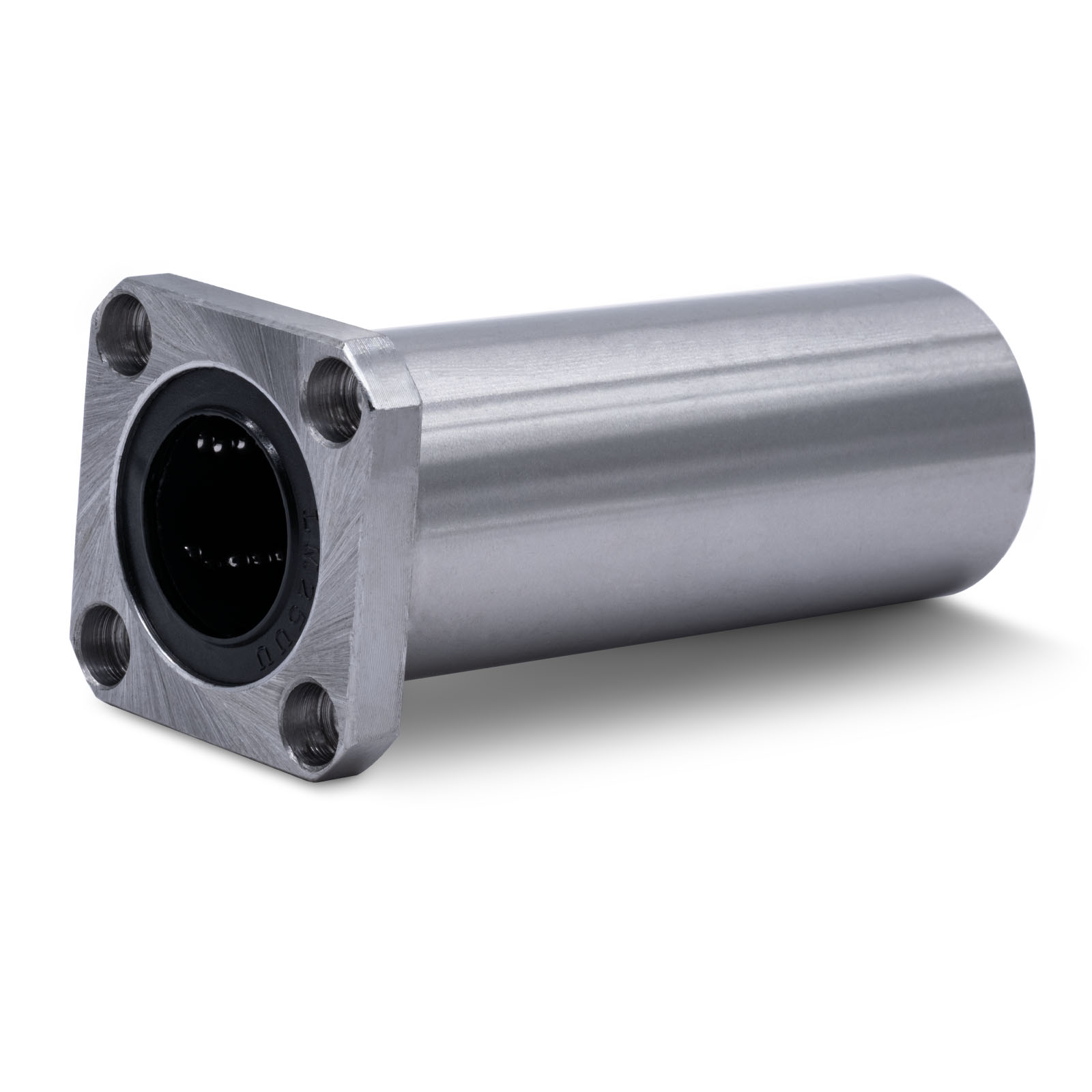

Втулка шариковая с фланцем на вал диаметром 20 мм
Наличие: есть (обновл. 29.09.2026)
(0)
отзывов: 0
Грузоподъемность дин.
1430 Н
Диаметр вала
20 мм
Длина
80 мм
Форм-фактор
LMK-L (удлиненный, с квадратным фланцем)
Тип
подшипник качения
Все характеристики
Линейный подшипник качения цилиндрический, с фланцем
Подшипник трения качения удлиненный(шариковая фланцевая втулка, стандарт азиатский, фланец квадратный), для цилиндрической направляющей диаметром 20 мм. Представляет собой классическое решение в оборудовании с ЧПУ и без, используется как подвижная каретка для линейного перемещения.Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Тип | подшипник качения |
| Диаметр вала | 20 мм |
| Внешн. Ф | 32 мм |
| Длина | 80 мм |
| Дин. CN | 1430 Н |
| Стат. CN | 280 кгс |
| Форм-фактор | LMK-L (удлиненный, с квадратным фланцем) |
| Форма | цилиндрическая |
| Типоразмер | азиатский LMK-L |
| Стандарт | азиатский |
| Фланец | квадратный |
| Конструкция | замкнутая |
| Монтажные отверстия | есть |
| Размер | удлиненный |
Чертежи
свернуть
| Модель | dr | L | K | PCD | D | H | d1×d2×h | Дин. CN | |
|---|---|---|---|---|---|---|---|---|---|
| LMK20-L | 20 | 80 | 42 | 43 | 32 | 8 | 5.5×9.5×5.1 | 1430 Н | |
| Модель | dr | L | K | PCD | D | H | d1×d2×h | Дин. CN | |
| LMK8 | 8 | 24 | 25 | 24 | 15 | 5 | 3.4×6.5×3.3 | 270 Н | |
| LMK10 | 10 | 29 | 30 | 29 | 19 | 6 | 4.5×8×4.4 | 380 Н | |
| LMK12 | 12 | 30 | 32 | 32 | 21 | 6 | 4.5×8×4.4 | 510 Н | |
| LMK16 | 16 | 37 | 37 | 38 | 28 | 6 | 4.5×8×4.4 | 750 Н | |
| LMK20 | 20 | 42 | 42 | 43 | 32 | 8 | 5.5×9.5×5.4 | 840 Н | |
| LMK25 | 25 | 59 | 50 | 51 | 40 | 8 | 5.5×9.5×5.4 | 970 Н | |
| LMK30 | 30 | 64 | 58 | 60 | 45 | 10 | 6.6×11×6.5 | 1500 Н | |
| LMK35 | 35 | 70 | 64 | 67 | 52 | 10 | 6.6×11×6.5 | 1650 Н | |
| LMK40 | 40 | 80 | 75 | 78 | 60 | 13 | 9×15×8.6 | 2100 Н | |
| LMK50 | 50 | 100 | 92 | 98 | 80 | 13 | 9×15×8.6 | 3800 Н | |
| LMK60 | 60 | 110 | 106 | 112 | 90 | 18 | 11×17.5×10.5 | 4600 Н | |
| Модель | dr | L | K | PCD | D | H | d1×d2×h | Дин. CN | |
| LMK8-L | 8 | 45 | 25 | 24 | 15 | 5 | 3.5×6×3.1 | 440 Н | |
| LMK10-L | 10 | 55 | 30 | 29 | 19 | 6 | 4.5×7.5×4.1 | 600 Н | |
| LMK12-L | 12 | 57 | 32 | 32 | 21 | 6 | 4.5×7.5×4.1 | 830 Н | |
| LMK16-L | 16 | 70 | 37 | 38 | 28 | 6 | 4.5×7.5×4.1 | 1260 Н | |
| LMK20-L | 20 | 80 | 42 | 43 | 32 | 8 | 5.5×9.5×5.1 | 1430 Н | |
| LMK25-L | 25 | 112 | 50 | 51 | 40 | 8 | 5.5×9×5.1 | 1590 Н | |
| LMK30-L | 30 | 123 | 58 | 60 | 45 | 10 | 6.6×11×6.1 | 2540 Н | |
| LMK35-L | 35 | 135 | 64 | 67 | 52 | 10 | 6.6×11×6.1 | 2700 Н | |
| LMK40-L | 40 | 154 | 75 | 78 | 60 | 13 | 9.6×14×8.1 | 3500 Н | |
| LMK50-L | 50 | 192 | 92 | 98 | 80 | 13 | 9.6×14×8.1 | 6200 Н | |
| LMK60-L | 60 | 209 | 106 | 112 | 90 | 18 | 11×17.5×10.8 | 7700 Н |
