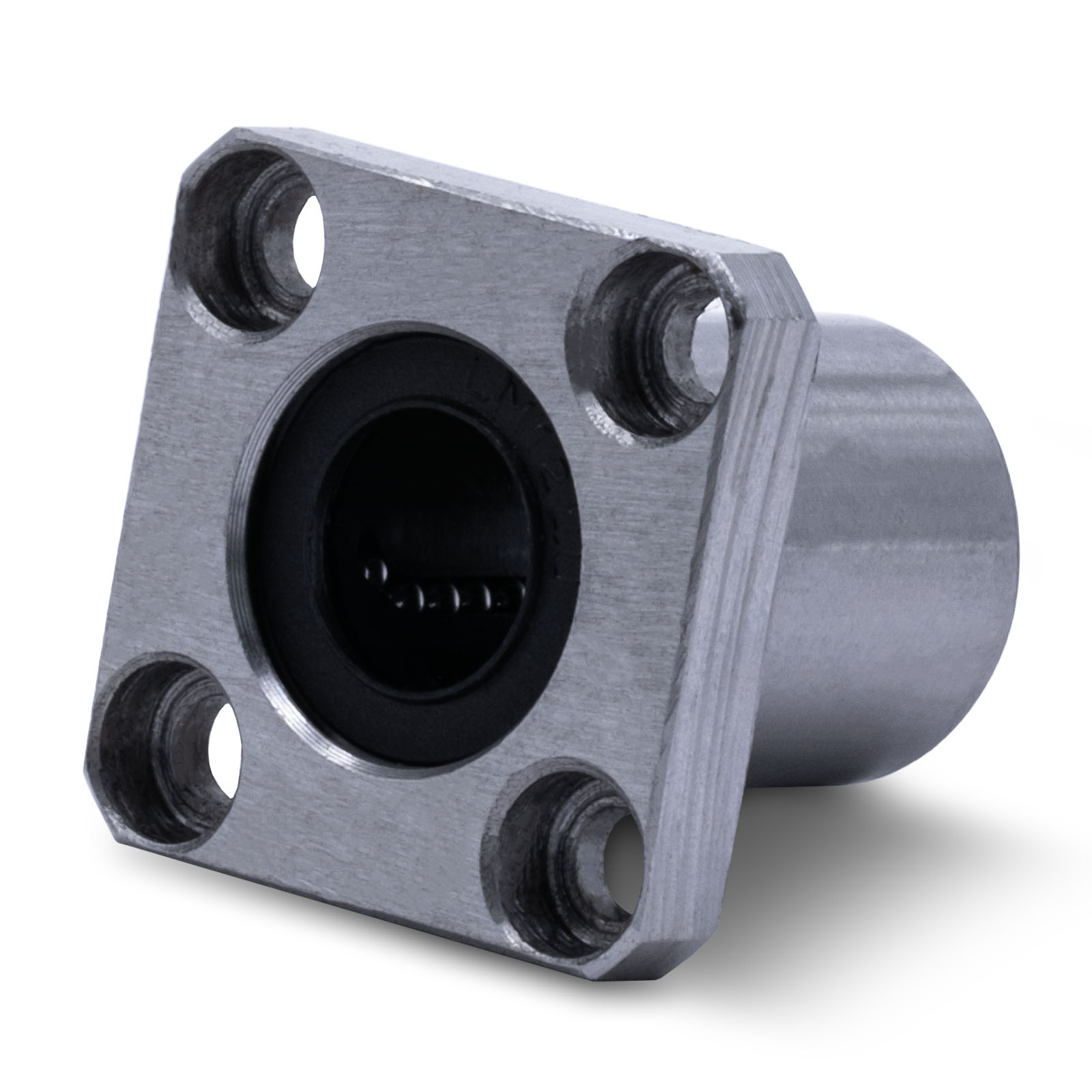

LMK8 - Втулка шариковая с фланцем (линейный подшипник) на вал 8 мм

LMK8 - Втулка шариковая с фланцем (линейный подшипник) на вал 8 мм
LMK8 - Втулка шариковая с фланцем (линейный подшипник) на вал 8 мм
415 руб. /шт
Кол-во:
Избранное
Сравнить

Шариковая втулка для направляющих валов WC8 и SFC8.

Линейный подшипник трения качения для цилиндрического направляющего вала диаметром 8 мм. Представляет собой втулку с квадратным фланцем и 4 контурами шариков. На базе LMK8 создаются линейные направляющие малой грузоподъемности, фиксируемые в двух точках с помощью опор, что определяет область применения втулки в качестве линейного подшипника в 3D-принтерах, плоттерах, лазерных граверах, выжигателях с ЧПУ и т.д.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Технические характеристики
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СвойствоЗначение
Диаметр вала8 мм
Фланецесть
Видзакрытая
Грузоподъемность дин.27 кгс
Диаметр15 мм
Длина24 мм
Модель PCD dr K d1xd2xh H L ØD Fd
LMK8 Ø24 8 25 3.4x6.5x3.3 5 24 Ø15 27 кгс
LMK10 Ø29 10 30 4.5x8x4.4 6 29 Ø19 38 кгс
LMK12 Ø32 12 32 4.5x8x4.4 6 30 Ø21 52 кгс
LMK16 Ø38 16 37 4.5x8x4.4 6 37 Ø28 80 кгс
LMK20 Ø43 20 42 5.5x9.5x5.4 8 42 Ø32 90 кгс
LMK25 Ø51 25 50 6.6x11x6.5 8 59 Ø40 110 кгс
LMK30 Ø60 30 58 6.6x11x6.5 10 64 Ø45 160 кгс
LMK40 Ø78 40 75 9x14x8.6 13 80 Ø60 220 кгс

Fd - динамическая грузоподъемность.
Все размеры приведены в мм.

ЧЕРТЕЖИ
Чертеж для LMK8 - Втулка шариковая с фланцем (линейный подшипник) на вал 8 мм

МодельdrLKPCDDHd1×d2×hДин. CN
LMK8 8 мм 24 мм 25 24 15 мм 5 3.4×6.5×3.3 27 кгс
LMK10 10 мм 29 мм 30 29 19 мм 6 4.5×8×4.4 38 кгс
LMK12 12 мм 30 мм 32 32 21 мм 6 4.5×8×4.4 52 кгс
LMK16 16 мм 37 мм 37 38 28 мм 6 4.5×8×4.4 80 кгс
LMK16-L 16 мм 70 мм 37 38 28 мм 6 4.5×7.5×4.1 126 кгс
LMK20 20 мм 42 мм 42 43 32 мм 8 5.5×9.5×5.4 90 кгс
LMK20-L 20 мм 80 мм 42 42 32 мм 8 5.5×9.5×5.1 143 кгс
LMK25 25 мм 59 мм 50 51 40 мм 8 6.6×11×6.5 110 кгс
LMK25-L 25 мм 112 мм 50 51 40 мм 8 5.5×9×5.1 159 кгс
LMK30 30 мм 64 мм 58 60 45 мм 10 6.6×11×6.5 150 кгс
LMK40 40 мм 80 мм 75 78 60 мм 13 9×15×8.6 220 кгс
LMK50 50 мм 100 мм 92 98 80 мм 13 9×15×8.6 390 кгс
LMK60 60 мм 110 мм 106 112 90 мм 18 11×17.5×10.5 480 кгс
