Ролик U-образный LFR5307/30 на вал 30 мм

Ролик U-образный LFR5307/30 на вал 30 мм
Ролик U-образный LFR5307/30 на вал 30 мм
1195 руб. /шт
Кол-во:
Избранное
Сравнить

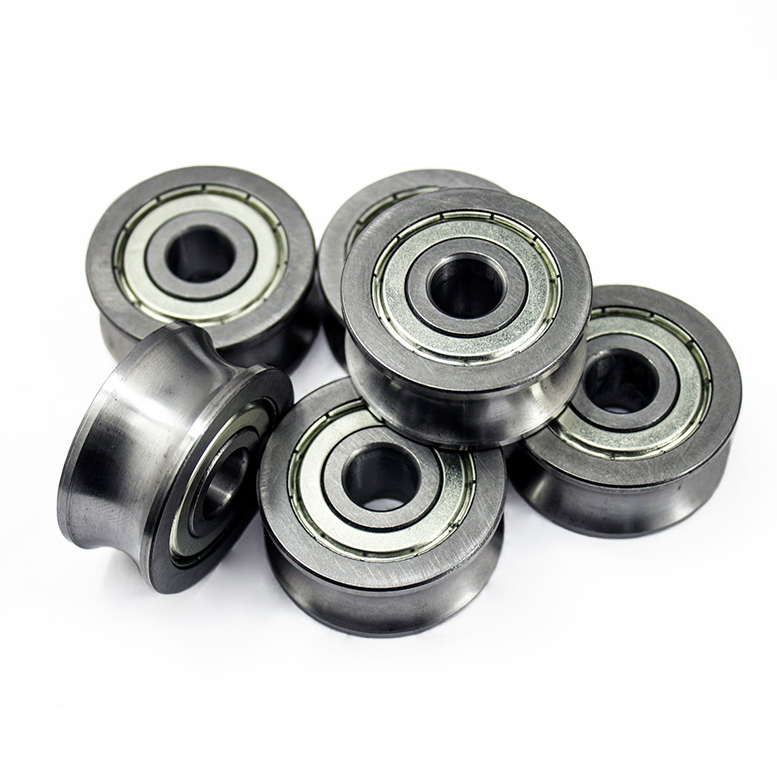

Ролик с U-образным профилем LFR5307/30, на вал 30 мм, посадочный 30 мм

U-образные ролики применяются для построения длинных направляющих в станках плазменной, лазерной резки - благодаря их большому диаметру становится возможным стыковать несколько рельсов TBR/SBR в длину. Ролики LFR представляют собой двухрядный шарикоподшиник с пыльниками(пластиковыми или металлическими), на внешней обойме которого вышлифована дорожка качения соответствующего диаметра.
Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ЧЕРТЕЖИ

Чертеж LFR5307/30

Чертеж для Ролик U-образный LFR5307/30 на вал 30 мм

МодельABCDddwCW (кН)CoW (кН)
0630UU 16.18 мм 9 8.3 30,2 6 30 мм 1 0.6
LFR50/5NPP 10.5 мм 8 7 17 5 30 мм 1 0.6
LFR50/8NPP 14 мм 11 11 24 8 30 мм 1.1 0.7
LFR50/8-8NPP 14.75 мм 11 11 24 8 30 мм 3.5 2.1
LFR30/8 16.7 мм 13 11 26.8 8 30 мм 3.5 2.1
LFR5301-10NPP 24 мм 19 19 42 12 30 мм 8.2 5
LFR5201-10KDD 20.5 мм 15.9 15.9 35 12 30 мм 8.2 5
U22 14.75 мм 14.3 13.5 22.5 8 30 мм 3 1.5
LFR5201-12KDD 21.75 мм 15.9 15.9 35 12 30 мм 8.4 4.8
LFR5201-14NPP 22.75 мм 16 16 39.9 35 12 8.8 5
LFR5204-16NPP 31.5 мм 22.6 20.6 52 20 30 мм 16.5 9.5
LFR5301-20NPP 27.95 мм 19 19 42 12 30 мм 12 7.7
LFR5206-20 41 мм 25.8 23.8 72 25 30 мм 29 16.1
LFR5206-25 43.5 мм 25.8 23.8 72 25 30 мм 29 16.1
LFR5307/30 51 мм 29 27 80 30 30 мм 38 20
LFR5307/40 62.5 мм 37 36 98 40 40 мм 47
