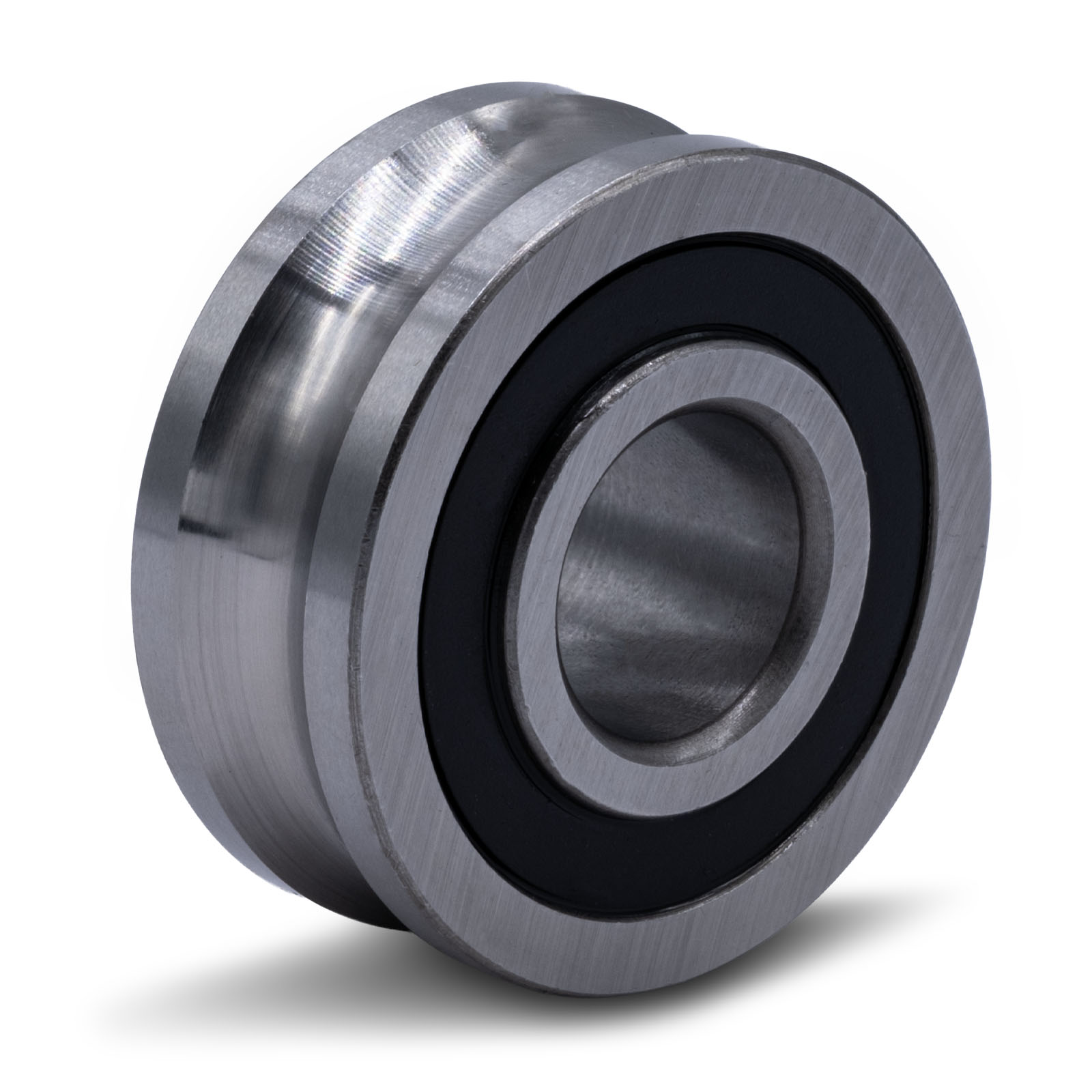

LFR5201-14NPP - ролик U-образный
LFR5201-14NPP - ролик U-образный
LFR5201-14NPP - ролик U-образный
LFR5201-14NPP - ролик U-образный - 1
LFR5201-14NPP - ролик U-образный - 2

LFR5201-14NPP - ролик U-образный Копировать информацию о товаре в буфер

Ролик с арочным профилем, на вал 14 мм, закрытый двухрядный подшипник качения

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
⌀ направляющей
14 мм
⌀ ролика
39.9 мм
⌀ внутр.|
12 мм
Все характеристики
(0)
отзывов: 0
550 550 р. / шт
Как купить?

Ролик с дугообразным профилем на вал 14 мм, посадочный 12

U-образные ролики применяются для построения длинных направляющих в станках плазменной, лазерной резки - благодаря их большому диаметру становится возможным стыковать несколько рельсов TBR/SBR в длину. Ролики LFR представляют собой двухрядный шарикоподшиник с пыльниками(пластиковыми или металлическими), на внешней обойме которого вышлифована дорожка качения соответствующего диаметра.

Технические характеристики

свернуть
ПараметрЗначение
Диаметр ролика39.9 мм
Диаметр направляющей14 мм
Грузоподъемность дин.8.8 кН
Грузоподъемность стат.5 кН
Максимальная скорость вращения5000 об/мин

Чертежи

свернуть
Чертеж для

МодельABCDddwCW (кН)CoW (кН)
0630UU 16.18 мм98.330,26610.6
LFR50/5NPP 10.5 мм87175610.6
LFR50/8NPP 14 мм111124861.10.7
LFR50/8-8NPP 14.75 мм111124883.52.1
LFR30/8 16.7 мм131126.88103.52.1
LFR5301-10NPP 24 мм19194212108.25
LFR5201-10KDD 20.5 мм15.915.93512108.25
LFR5201-12NPP 21.75 мм15.915.93512128.44.8
LFR5201-14NPP 22.75 мм161639.912148.85
LFR5204-16NPP 31.5 мм22.620.652201616.59.5
LFR5301-20NPP 27.95 мм1919421220127.7
LFR5206-20 41 мм25.823.87225202916.1
LFR5206-25 43.5 мм25.823.87225252916.1
LFR5307/30 51 мм29278030303820
LFR5307/40 62.5 мм37369840407947
LFR5308/50 72.5 мм464411040505441

Совместимые товары отсутствуют.
