Ролик U-образный LFR5308/50 на вал 40 мм
Ролик U-образный LFR5308/50 на вал 40 мм
1970
руб. /шт

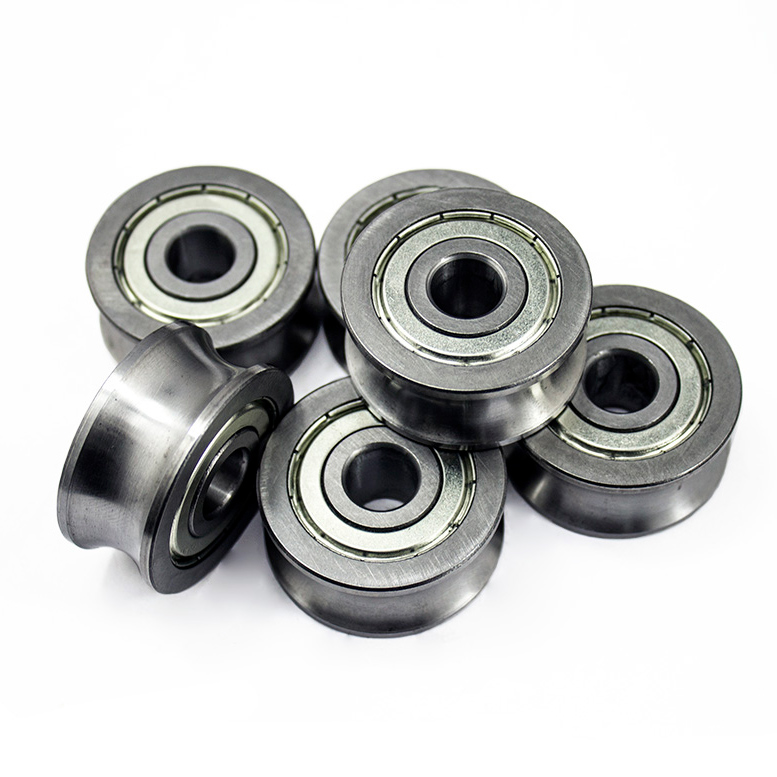

Ролик с U-образным профилем LFR5308/50, на вал 30 мм, посадочный 30 мм
U-образные ролики применяются для построения длинных направляющих в станках плазменной, лазерной резки - благодаря их большому диаметру становится возможным стыковать несколько рельсов TBR/SBR в длину. Ролики LFR представляют собой двухрядный шарикоподшиник с пыльниками(пластиковыми или металлическими), на внешней обойме которого вышлифована дорожка качения соответствующего диаметра.- Вопрос/ответ
- Отзывы
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ЧЕРТЕЖИ
| Модель | A | B | C | D | d | dw | CW (кН) | CoW (кН) |
|---|---|---|---|---|---|---|---|---|
| 0630UU | 16.18 мм | 9 | 8.3 | 30,2 | 6 | 40 мм | 1 | 0.6 |
| LFR50/5NPP | 10.5 мм | 8 | 7 | 17 | 5 | 40 мм | 1 | 0.6 |
| LFR50/8NPP | 14 мм | 11 | 11 | 24 | 8 | 40 мм | 1.1 | 0.7 |
| LFR50/8-8NPP | 14.75 мм | 11 | 11 | 24 | 8 | 40 мм | 3.5 | 2.1 |
| LFR30/8 | 16.7 мм | 13 | 11 | 26.8 | 8 | 40 мм | 3.5 | 2.1 |
| LFR5301-10NPP | 24 мм | 19 | 19 | 42 | 12 | 40 мм | 8.2 | 5 |
| LFR5201-10KDD | 20.5 мм | 15.9 | 15.9 | 35 | 12 | 40 мм | 8.2 | 5 |
| U22 | 14.75 мм | 14.3 | 13.5 | 22.5 | 8 | 40 мм | 3 | 1.5 |
| LFR5201-12KDD | 21.75 мм | 15.9 | 15.9 | 35 | 12 | 40 мм | 8.4 | 4.8 |
| LFR5201-14NPP | 22.75 мм | 16 | 16 | 39.9 | 35 | 12 | 8.8 | 5 |
| LFR5204-16NPP | 31.5 мм | 22.6 | 20.6 | 52 | 20 | 40 мм | 16.5 | 9.5 |
| LFR5301-20NPP | 27.95 мм | 19 | 19 | 42 | 12 | 40 мм | 12 | 7.7 |
| LFR5206-20 | 41 мм | 25.8 | 23.8 | 72 | 25 | 40 мм | 29 | 16.1 |
| LFR5206-25 | 43.5 мм | 25.8 | 23.8 | 72 | 25 | 40 мм | 29 | 16.1 |
| LFR5307/30 | 51 мм | 29 | 27 | 80 | 30 | 40 мм | 38 | 20 |
| LFR5307/40 | 62.5 мм | 37 | 36 | 98 | 40 | 40 мм | 47 |
