SL55S - зажим для рельса
SL55S - зажим для рельса Копировать информацию о товаре в буфер

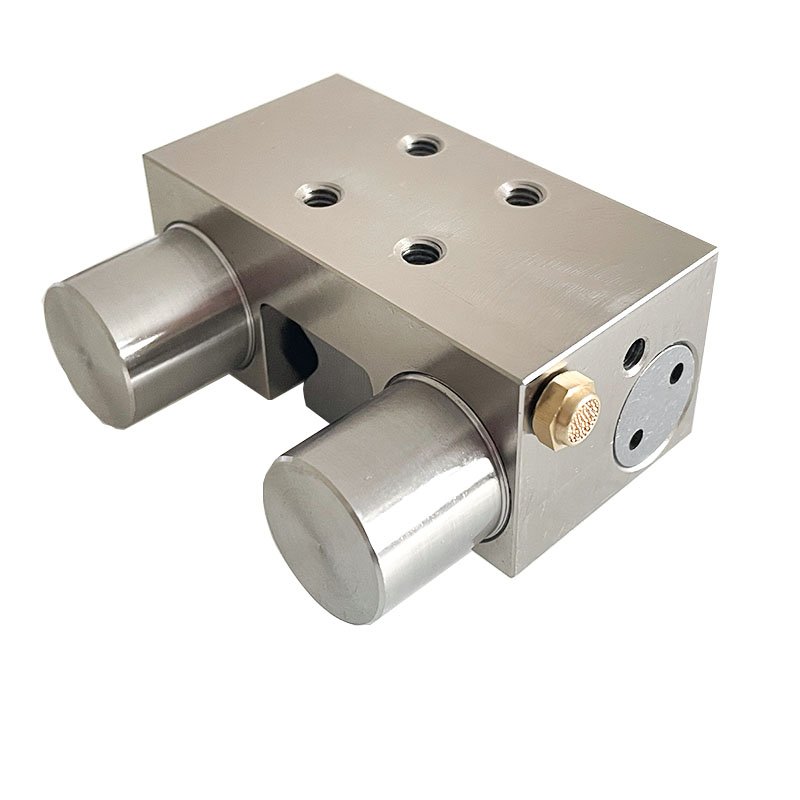

Фиксирующий зажим для шарикового рельса 55 мм, с пневматическим приводом - при подаче давления штоки фиксатора сжимают(или освобождают, в зависимости от типа) рельс с боков, жестко фиксируя конструкцию от осевого перемещения.
(0)
отзывов: 0
Типоразмер направляющей
55 мм
Усилие страгивания
1450/3700 Н
Тип зажима
нормально замкнутый (NC)
Вид направляющей
шариковая
Все характеристики
Зажим для профильного шарикового рельса, принцип действия - расклинивание. До подачи давления клин-штоки тормоза под действием тарельчатой пружины выдвинуты и стискивают профильную направляющую с боков, обеспечивая надежный зажим рельса. При подаче давления клин-штоки вдвигаются внутрь зажима, освобождая рельс, т.е. тормоз является "нормально замкнутым".
Благодаря специальному дизайну, зажим и разжим происходит плавно, без ударов по рельсу. Тормоз удобно ставится непосредственно на подвижную часть станка - рабочий стол, монтажную плиту - и служит для исключения сдвига подвижного блока в те моменты, когда это необходимо.
Тормоза серии SR отличаются малыми габаритами, подходят для наиболее распространенных роликовых профильных направляющих качения, таких как HGR Hiwin, GD, GHR HSAC и т.п.
Технические характеристики
свернуть
Параметр | Значение |
---|---|
Рабочее давление | 0.55..0.8 МПа |
Линейное усилие удержания (/с пневмоусилением) | 1450/3700 Н |
Скорость срабатывания | <0.06 с |
Тип зажима | нормально замкнутый (NC) |
Расход воздуха | 0.05/0.18 л/ч |
Температура среды | 0..+70°C |
Чертежи
свернуть
Модель | A | H1 | H | H2 | B | M | L1 | E | D | J1 | J2 | J3 | L | L2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SL20S | 66 | - | 30 | 5 | 20 | M5 | 39 | 5.8 | 4.5 | 20 | 20 | 31.5 | 60 | 6 |
SL25S | 75 | 40 | 36 | 5.5 | 23 | M6 | 39 | 8.2 | 4.5 | 20 | 20 | 31.5 | 60 | 8 |
SL30S | 90 | 45 | 42 | 7 | 28 | M8 | 42 | 7.5 | 4.5 | 22 | 22 | 36,7 | 69.5 | 8 |
SL35S | 100 | 55 | 48 | 7 | 34 | M8 | 42 | 9 | 4.5 | 24 | 24 | 36.5 | 69.5 | 10 |
SL45S | 120 | 70 | 60 | 9 | 45 | M10 | 51 | 13 | 4.5 | 26 | 26 | 42 | 82.5 | 15 |
SL55S | 138 | 80 | 70 | 18 | 53 | M10 | 51 | 10 | 4.5 | 30 | 30 | 42 | 82.5 | 16 |
