SL35S - зажим для рельса

SL35S - зажим для рельса Копировать информацию о товаре в буфер

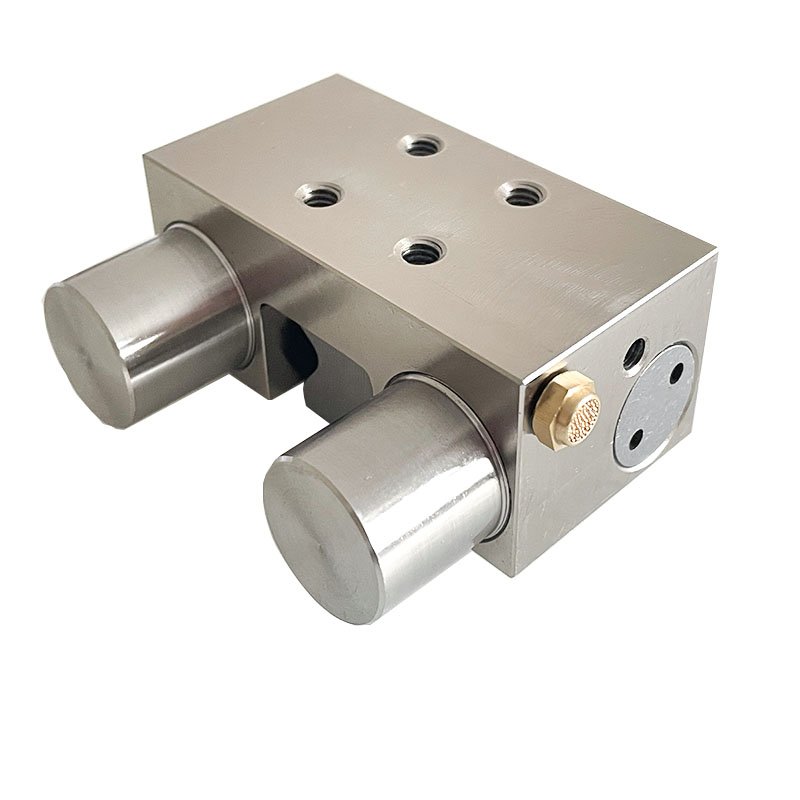

Фиксирующий зажим для шарикового рельса 35 мм, с пневматическим приводом - при подаче давления штоки фиксатора сжимают(или освобождают, в зависимости от типа) рельс с боков, жестко фиксируя конструкцию от осевого перемещения.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Тип зажима
нормально замкнутый (NC)
Типоразмер направляющей
35 мм
Усилие страгивания
1250/3250 Н
Вид направляющей|
шариковая
Все характеристики
(0)
отзывов: 0
39300 39 300 р. / шт

Фиксатор профильного шарикового рельса пневматический

Зажим для профильного шарикового рельса, принцип действия - расклинивание. До подачи давления клин-штоки тормоза под действием тарельчатой пружины выдвинуты и стискивают профильную направляющую с боков, обеспечивая надежный зажим рельса. При подаче давления клин-штоки вдвигаются внутрь зажима, освобождая рельс, т.е. тормоз является "нормально замкнутым".
 Благодаря специальному дизайну, зажим и разжим происходит плавно, без ударов по рельсу. Тормоз удобно ставится непосредственно на подвижную часть станка - рабочий стол, монтажную плиту - и служит для исключения сдвига подвижного блока в те моменты, когда это необходимо.
Тормоза серии SR отличаются малыми габаритами, подходят для наиболее распространенных роликовых профильных направляющих качения, таких как HGR Hiwin, GD, GHR HSAC и т.п.

Технические характеристики

ПараметрЗначение
Рабочее давление0.55..0.8 МПа
Линейное усилие удержания (/с пневмоусилением)1250/3250 Н
Скорость срабатывания<0.06 с
Тип зажиманормально замкнутый (NC)
Температура среды0..+70°C
Рабочая средасжатый воздух
Расход рабочей среды0.04/0.13 л/ч

Чертежи

свернуть
Чертеж для SL35S

МодельAH1HH2BML1EDJ1J2J3LL2
SL20S 66-30520M5395.84.5202031.5606
SL25S 7540365.523M6398.24.5202031.5608
SL30S 904542728M8427.54.5222236,769.58
SL35S 1005548734M84294.5242436.569.510
SL45S 1207060945M1051134.526264282.515
SL55S 13880701853M1051104.530304282.516
