SL30S - зажим для рельса

SL30S - зажим для рельса Копировать информацию о товаре в буфер

Фиксирующий зажим для шарикового рельса 30 мм, с пневматическим приводом - при подаче давления штоки фиксатора сжимают(или освобождают, в зависимости от типа) рельс с боков, жестко фиксируя конструкцию от осевого перемещения.

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Тип зажима
нормально замкнутый (NC)
Типоразмер направляющей
30 мм
Усилие страгивания
1050/2600 Н
Вид направляющей|
шариковая
Все характеристики
(0)
отзывов: 0
32000 32 000 р. / шт

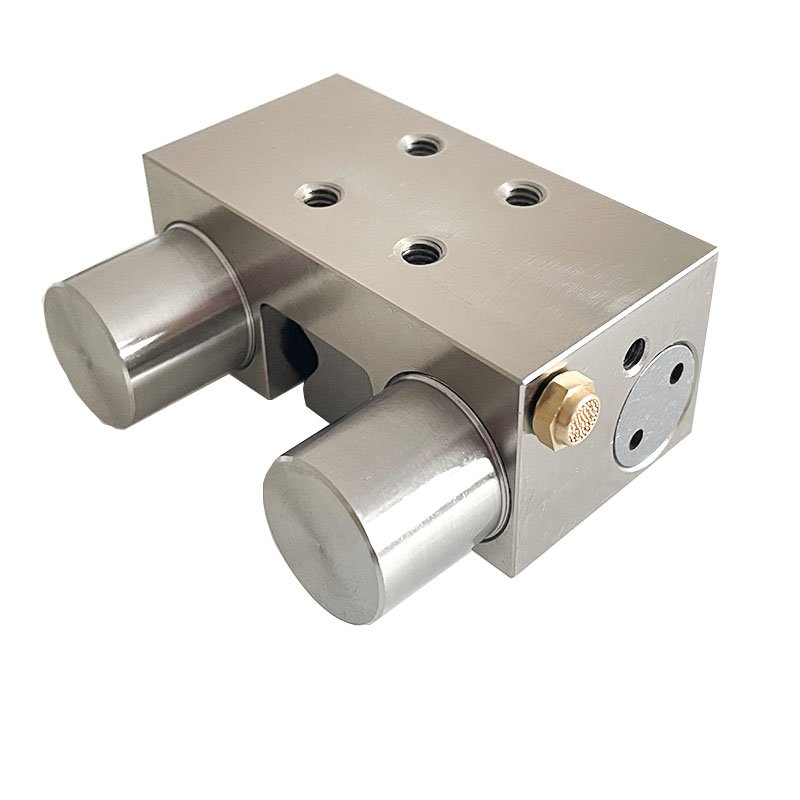

Фиксатор профильного шарикового рельса пневматический

Зажим для профильного шарикового рельса, принцип действия - расклинивание. До подачи давления клин-штоки тормоза под действием тарельчатой пружины выдвинуты и стискивают профильную направляющую с боков, обеспечивая надежный зажим рельса. При подаче давления клин-штоки вдвигаются внутрь зажима, освобождая рельс, т.е. тормоз является "нормально замкнутым".
 Благодаря специальному дизайну, зажим и разжим происходит плавно, без ударов по рельсу. Тормоз удобно ставится непосредственно на подвижную часть станка - рабочий стол, монтажную плиту - и служит для исключения сдвига подвижного блока в те моменты, когда это необходимо.
Тормоза серии SR отличаются малыми габаритами, подходят для наиболее распространенных роликовых профильных направляющих качения, таких как HGR Hiwin, GD, GHR HSAC и т.п.

Технические характеристики

ПараметрЗначение
Рабочее давление0.55..0.8 МПа
Линейное усилие удержания (/с пневмоусилением)1050/2600 Н
Скорость срабатывания<0.06 с
Тип зажиманормально замкнутый (NC)
Температура среды0..+70°C
Рабочая средасжатый воздух
Расход рабочей среды0.036/0.117 л/ч

Чертежи

свернуть
Чертеж для SL30S

МодельAH1HH2BML1EDJ1J2J3LL2
SL20S 66 - 30 5 20 M5 39 5.8 4.5 20 20 31.5 60 6
SL25S 75 40 36 5.5 23 M6 39 8.2 4.5 20 20 31.5 60 8
SL30S 90 45 42 7 28 M8 42 7.5 4.5 22 22 36,7 69.5 8
SL35S 100 55 48 7 34 M8 42 9 4.5 24 24 36.5 69.5 10
SL45S 120 70 60 9 45 M10 51 13 4.5 26 26 42 82.5 15
SL55S 138 80 70 18 53 M10 51 10 4.5 30 30 42 82.5 16
