SER-ST15C - каретка на минирельс

SER-ST15C - каретка на минирельс Копировать информацию о товаре в буфер

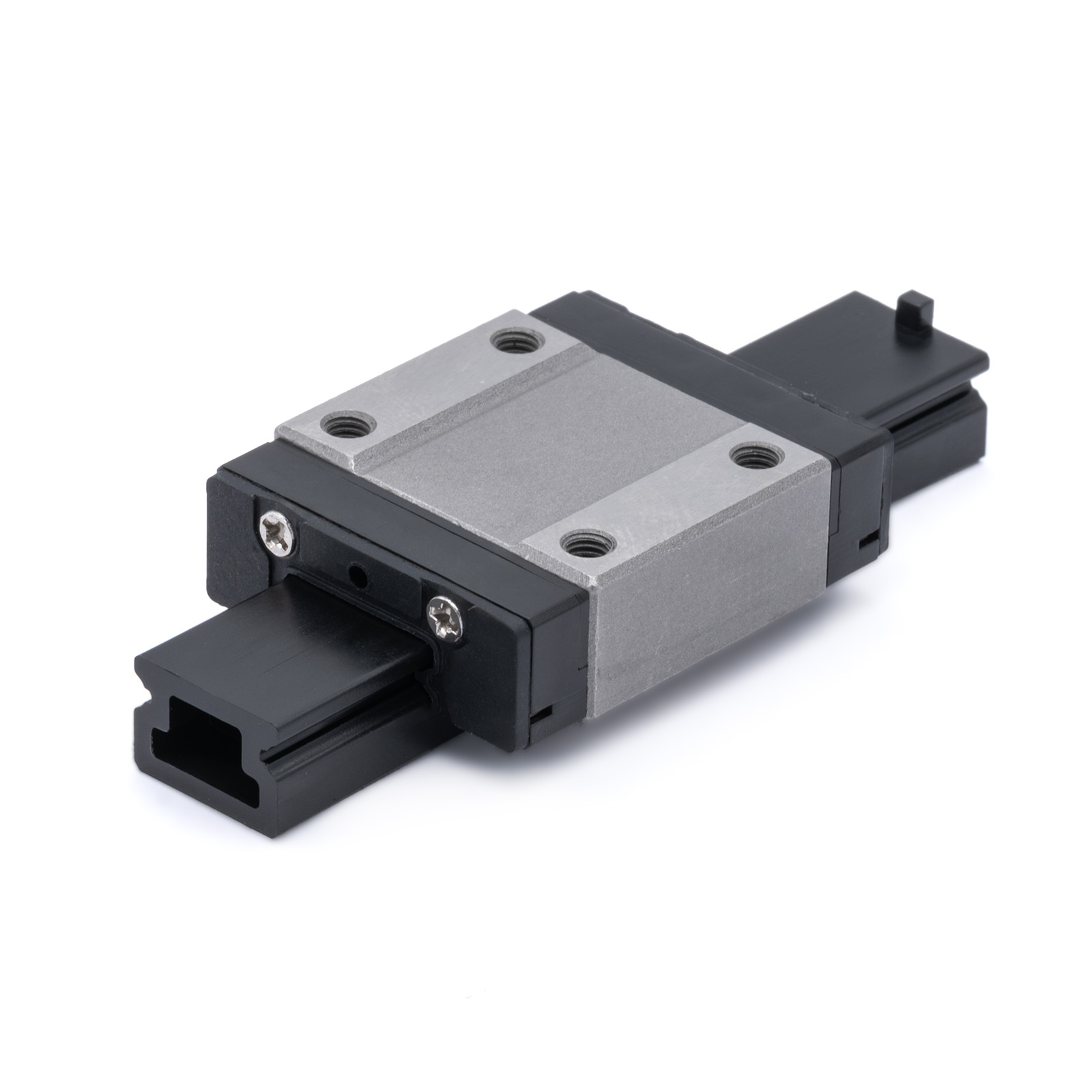

Линейный подшипник(каретка) из нержавеющей стали бесфланцевый на профильный минирельс серии ST (MGN), типоразмер 15 мм.
Наличие: есть (обновл. 18.12.2024)

(0)
отзывов: 0
В избранное (0)
Сравнить (0)
Грузоподъемность дин.
4.41 кН
Типоразмер
15 мм
Все характеристики
(0)
отзывов: 0
2128 2 128 р. / шт

Линейный подшипник(каретка) на профильный минирельс ST (MGN) типоразмера 15 мм

Профильные рельсовые направляющие бюджетной серии ST (MGN) - миниатюрные рельсы для небольшого оборудования. Типоразмер 15 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок - U-образный, позволяет выдерживать нагрузки по всем направлениям.

Оптимально применимы в оборудовании, где требуется позиционирование без большой нагрузки - 3D-принтеры, граверы(в т.ч. лазерные), оси Z станков плазменной резки и т.п.


Технические характеристики


ПараметрЗначение
СерияST (MGN)
Типоразмер15 мм
ТипC (стандартная грузоподъемность)
ТочностьC (стандарт.)
ПреднатягZ0
Грузоподъемность стат.6.57 кН
Грузоподъемность дин.4.41 кН
Материалнерж. сталь
Форм-факторбесфланцевый
Ширинастандартная


Чертеж для SER-ST15C

ПараметрЗначение
Момент Мr, Нм21.1 Нм
Момент Мp, Нм21.1 Нм
Момент Мy, Нм38.2 Нм


Чертежи

свернуть
Чертеж для

МодельAHBLNH1SS1Mh⌀d⌀d1fE
SER-ST3C 2.643 мм122.538-M1.61.3-1.6-8
SER-ST3L 2.643 мм162.538-M21.3-1.6-8
SER-ST5C 3.765 мм163.5512-M21.53.62.40.815
SER-ST5L 3.765 мм193.55128M21.53.62.40.815
SER-ST7C 4.787 мм23.486.51715M22.54.22.42.415
SER-ST7L 4.787 мм33136.51715M22.54.22.42.415
SER-ST9C 6.5109 мм311082015M3363.5420
SER-ST9L 6.5109 мм411682015M3363.5420
SER-ST12C 81312 мм3515102720M33.563.5325
SER-ST12L 81312 мм47.720102720M33.563.5325
SER-ST15C 101615 мм4320123225M3463.5440
SER-ST15L 101615 мм6125123225M3463.5440

Совместимые товары отсутствуют.
