работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30SER-ST15L - каретка на минирельс
SER-ST15L - каретка на минирельс Копировать информацию о товаре в буфер

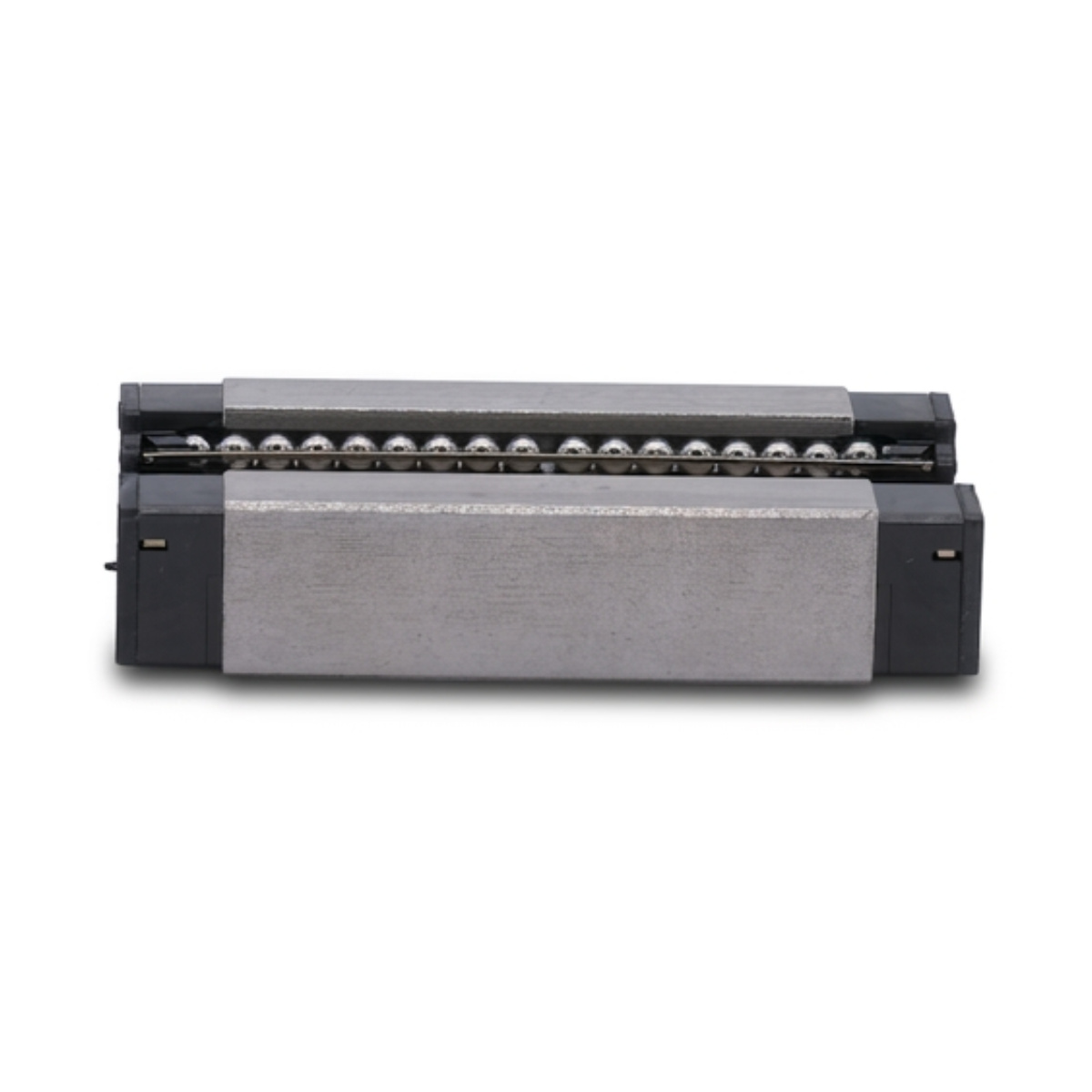

Линейный подшипник(каретка) из нержавеющей стали удлиненный бесфланцевый на профильный минирельс серии ST (MGN), типоразмер 15 мм.
Наличие: есть (обновл. 28.11.2024)
(0)
отзывов: 0
Грузоподъемность дин.
7.16 кН
Типоразмер
15 мм
Все характеристики
Линейный подшипник(каретка) на профильный минирельс ST (MGN) типоразмера 15 мм
Профильные рельсовые направляющие бюджетной серии ST (MGN) - миниатюрные рельсы для небольшого оборудования. Типоразмер 15 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок - U-образный, позволяет выдерживать нагрузки по всем направлениям.Оптимально применимы в оборудовании, где требуется позиционирование без большой нагрузки - 3D-принтеры, граверы(в т.ч. лазерные), оси Z станков плазменной резки и т.п.
Технические характеристики
свернуть
Параметр | Значение |
---|---|
Серия | ST (MGN) |
Типоразмер | 15 мм |
Тип | H (увел. грузоподъемность) |
Точность | C (стандарт.) |
Преднатяг | Z0 |
Грузоподъемность стат. | 10.6 кН |
Грузоподъемность дин. | 7.16 кН |
Материал | нерж. сталь |
Форм-фактор | удлиненный бесфланцевый |
Ширина | стандартная |
Параметр | Значение |
---|---|
Момент Мr, Нм | 55.1 Нм |
Момент Мp, Нм | 55.1 Нм |
Момент Мy, Нм | 63 Нм |
Чертежи
свернуть
Модель | A | H | B | L | N | H1 | S | S1 | M | h | ⌀d | ⌀d1 | f | E | Ma, Нм | Mb, Нм | Mc, Нм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MGN7С | 4.7 | 8 | 7 мм | 23.4 | 8 | 6.5 | 17 | 12 | M2 | 2.5 | 4.2 | 2.4 | 2.4 | 15 | 2.8 Нм | 2.8 Нм | 5.0 Нм |
MGN7H | 4.7 | 8 | 7 мм | 33 | 13 | 6.5 | 17 | 12 | M2 | 2.5 | 4.2 | 2.4 | 2.4 | 15 | 8.5 Нм | 8.5 Нм | 9.1 Нм |
MGN9C | 6.5 | 10 | 9 мм | 31 | 10 | 8 | 20 | 15 | M3 | 3 | 6 | 3.5 | 4 | 20 | 7.3 Нм | 7.3 Нм | 10.2 Нм |
MGN9H | 6.5 | 10 | 9 мм | 41 | 16 | 8 | 20 | 15 | M3 | 3 | 6 | 3.5 | 4 | 20 | 18.0 Нм | 18.0 Нм | 18.0 Нм |
MGN12С | 8 | 13 | 12 мм | 35 | 15 | 10 | 27 | 20 | M3 | 3.5 | 6 | 3.5 | 3 | 25 | 10.1 Нм | 10.1 Нм | 19.2 Нм |
MGN12H | 8 | 13 | 12 мм | 47.7 | 20 | 10 | 27 | 20 | M3 | 3.5 | 6 | 3.5 | 3 | 25 | 25.5 Нм | 25.5 Нм | 31.7 Нм |
MGN15С | 10 | 16 | 15 мм | 43 | 20 | 12 | 32 | 25 | M3 | 4 | 6 | 3.5 | 4 | 40 | 21.1 Нм | 21.1 Нм | 38.2 Нм |
MGN15H | 10 | 16 | 15 мм | 61 | 25 | 12 | 32 | 25 | M3 | 4 | 6 | 3.5 | 4 | 40 | 55.1 Нм | 55.1 Нм | 63 Нм |
