работаем с 08:00 до 16:30, перерыв с 12:30 до 13:30SER-ST15 - минирельс профильный

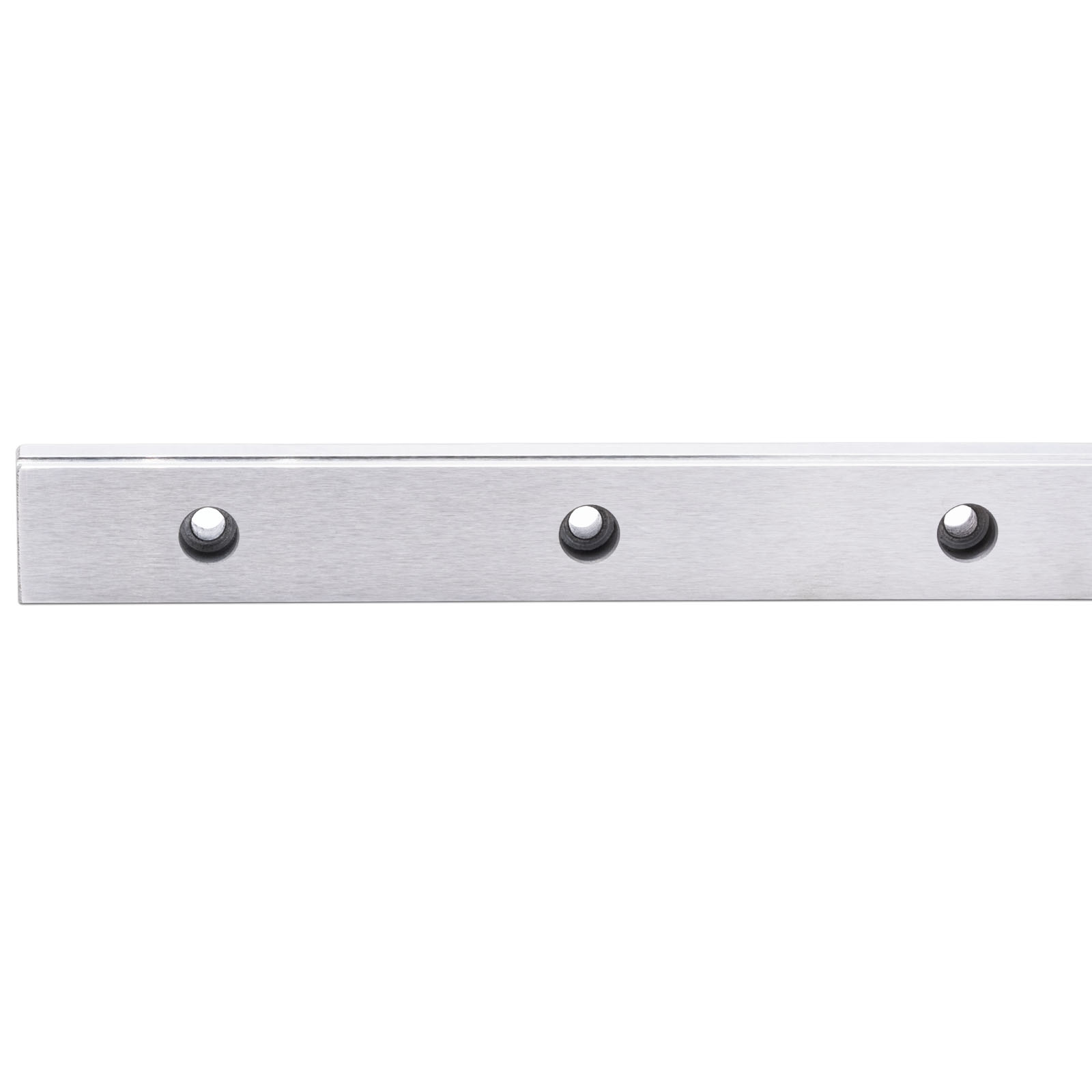

SER-ST15 - минирельс профильный Копировать информацию о товаре в буфер
Миниатюрные профильные рельсы серии MGN, ширина рельса 15 мм. Длина рельса 1500 мм.
Наличие: есть (обновл. 13.11.2024)
(0)
отзывов: 0
Длина
1500 мм
Типоразмер
15 мм
Все характеристики
(0)
отзывов: 0
Цена по запросу
Цена при покупке оптом:
500 мм
15 130 р.
1000 мм
15 560 р.
1500 мм
14 413.33 р.
Профильная миниатюрная рельсовая направляющая
Профильная рельсовая направляющая бюджетной серии MGN - миниатюрные рельсы с V-образным профилем канавок. Типоразмер(ширина рельса) 15 мм. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль дорожек позволяет выдерживать нагрузки по всем направлениям.Оптимально применимы в оборудовании, где требуется позиционирование без нагрузки - 3D-принтеры, граверы (в т.ч. лазерные), оси Z станков плазменной резки и т.п.
Технические характеристики
свернуть
| Параметр | Значение |
|---|---|
| Типоразмер | 15 мм |
| Материал | нерж. сталь |
| Макс. длина | 1500 мм |
| Точность | C (стандарт.) |
| Серия | ST |
| Ширина | стандартная |
Точность направляющих MG
| Класс точности | C | |
| Допустимые отклонения по высоте (Н) | ±0.04 | |
| Допуcтимое отклонение по ширине (N) | ±0.04 | |
| Один комплект | Среднее отклонение по высоте (Н) | 0.04 |
| Среднее отклонение по высоте (Н) | 0.04 | |
| Среднее отклонение по ширине N | 0.08 | |
Допустимое отклонение параллельности
| Длина рельса, мм |
Max. отклонение, мкм |
||
| <50 | 12 | ||
| 50-80 | 13 | ||
| 80-125 | 14 | ||
| 125-200 | 15 | ||
| 200-250 | 16 | ||
| 250-315 | 17 | ||
| 315-400 | 18 | ||
| 400-500 | 19 | ||
| 500-630 | 20 | ||
Чертежи
свернуть
| Модель | A | H | B | L | N | H1 | S | S1 | M | h | ⌀d | ⌀d1 | f | E |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SER-ST3C | 2.6 | 4 | 3 мм | 12 | 2.5 | 3 | 8 | - | M1.6 | 1.3 | - | 1.6 | - | 8 |
| SER-ST3L | 2.6 | 4 | 3 мм | 16 | 2.5 | 3 | 8 | - | M2 | 1.3 | - | 1.6 | - | 8 |
| SER-ST5C | 3.7 | 6 | 5 мм | 16 | 3.5 | 5 | 12 | - | M2 | 1.5 | 3.6 | 2.4 | 0.8 | 15 |
| SER-ST5L | 3.7 | 6 | 5 мм | 19 | 3.5 | 5 | 12 | 8 | M2 | 1.5 | 3.6 | 2.4 | 0.8 | 15 |
| SER-ST7C | 4.7 | 8 | 7 мм | 23.4 | 8 | 6.5 | 17 | 15 | M2 | 2.5 | 4.2 | 2.4 | 2.4 | 15 |
| SER-ST7L | 4.7 | 8 | 7 мм | 33 | 13 | 6.5 | 17 | 15 | M2 | 2.5 | 4.2 | 2.4 | 2.4 | 15 |
| SER-ST9C | 6.5 | 10 | 9 мм | 31 | 10 | 8 | 20 | 15 | M3 | 3 | 6 | 3.5 | 4 | 20 |
| SER-ST9L | 6.5 | 10 | 9 мм | 41 | 16 | 8 | 20 | 15 | M3 | 3 | 6 | 3.5 | 4 | 20 |
| SER-ST12C | 8 | 13 | 12 мм | 35 | 15 | 10 | 27 | 20 | M3 | 3.5 | 6 | 3.5 | 3 | 25 |
| SER-ST12L | 8 | 13 | 12 мм | 47.7 | 20 | 10 | 27 | 20 | M3 | 3.5 | 6 | 3.5 | 3 | 25 |
| SER-ST15C | 10 | 16 | 15 мм | 43 | 20 | 12 | 32 | 25 | M3 | 4 | 6 | 3.5 | 4 | 40 |
| SER-ST15L | 10 | 16 | 15 мм | 61 | 25 | 12 | 32 | 25 | M3 | 4 | 6 | 3.5 | 4 | 40 |
