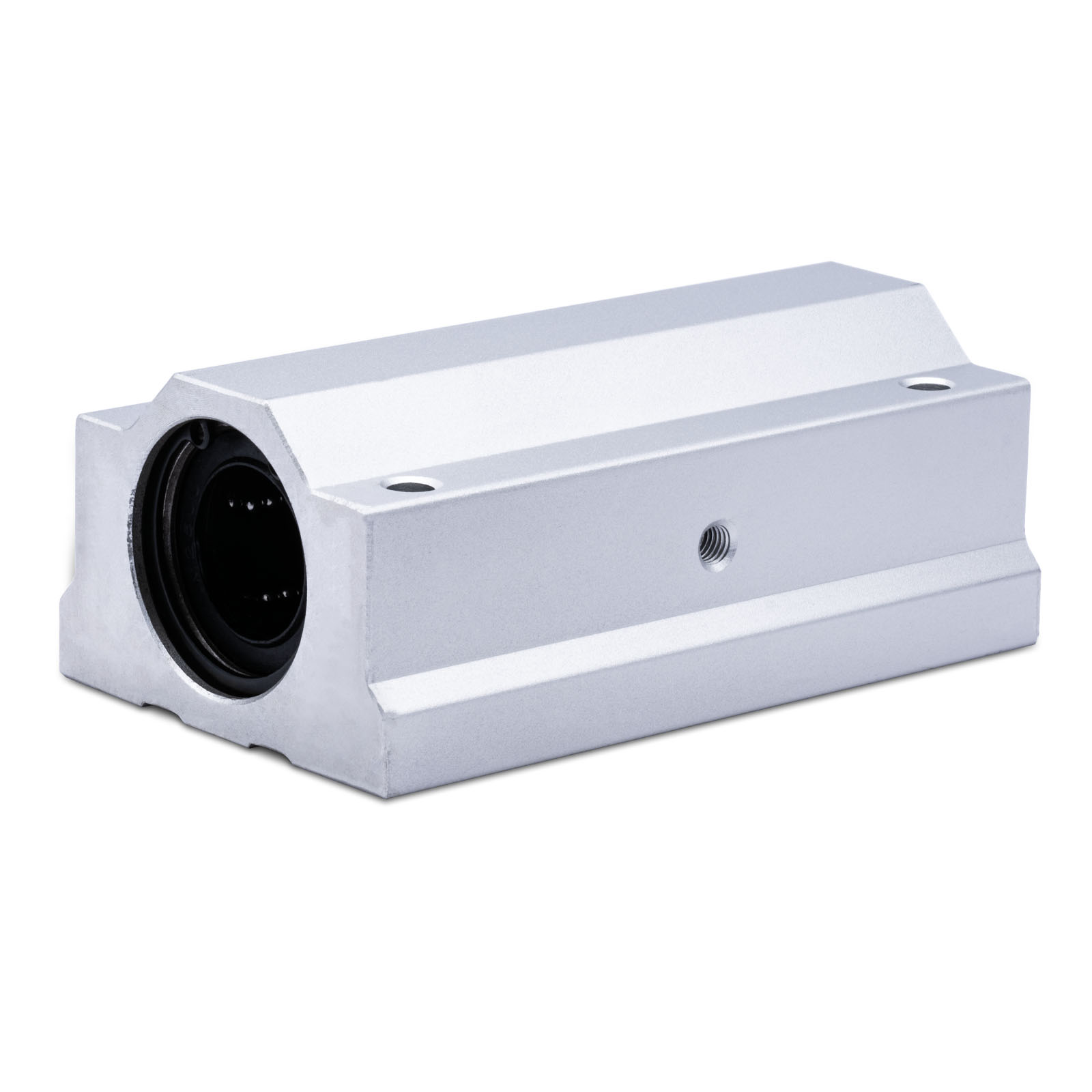

SC12L - Линейный подшипник в корпусе удлиненный
SC12L - Линейный подшипник в корпусе удлиненный
496
руб. /шт
Модуль опорный удлиненный для вала 12 мм
Линейный подшипник на вал WC12. Две шариковые втулки LM12 в специальном удлиненном алюминиевом корпусе. Плоская монтажная поверхность, точная подгонка к валу.
- Вопрос/ответ
- Отзывы
- Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
ЧЕРТЕЖИ
| Модель | F | G | W | E | T | h | S1 | S2 | C | B | L | L1 | Дин. CN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SC8L | 22 | 18 | 34 | 17 | 6 | 11 | М4 | 3.4 | 42 | 24 | 58 мм | 8 | 43 кгс |
| SC10L | 26 | 32 | 40 | 20 | 8 | 14 | М5 | 4.3 | 46 | 28 | 68 мм | 12 | 58 кгс |
| SC12L | 28 | 24 | 42 | 21 | 8 | 15 | М5 | 4.3 | 50 | 30.5 | 70 мм | 12 | 79 кгс |
| SC16L | 38.2 | 32.5 | 50 | 25 | 9 | 19 | М5 | 4.3 | 60 | 36 | 85 мм | 12 | 120 кгс |
| SC20L | 41 | 35 | 54 | 27 | 11 | 21 | М6 | 5.2 | 70 | 40 | 96 мм | 12 | 138 кгс |
| SC25L | 59.5 | 42 | 79 | 38 | 12 | 26 | М8 | 7 | 100 | 54 | 130 мм | 18 | 160 кгс |
| SC30L | 59.5 | 49 | 78 | 39 | 15 | 30 | М8 | 7 | 110 | 58 | 140 мм | 18 | 230 кгс |
| SC35L | 68 | 54 | 90 | 45 | 18 | 34 | М8 | 7 | 120 | 70 | 155 мм | 18 | 265 кгс |
| SC40L | 78 | 62 | 102 | 51 | 20 | 40 | М10 | 8.7 | 140 | 80 | 175 мм | 25 | 330 кгс |
| SC50L | 102 | 80 | 122 | 61 | 25 | 52 | М10 | 8.7 | 160 | 100 | 215 мм | 25 | 590 кгс |
