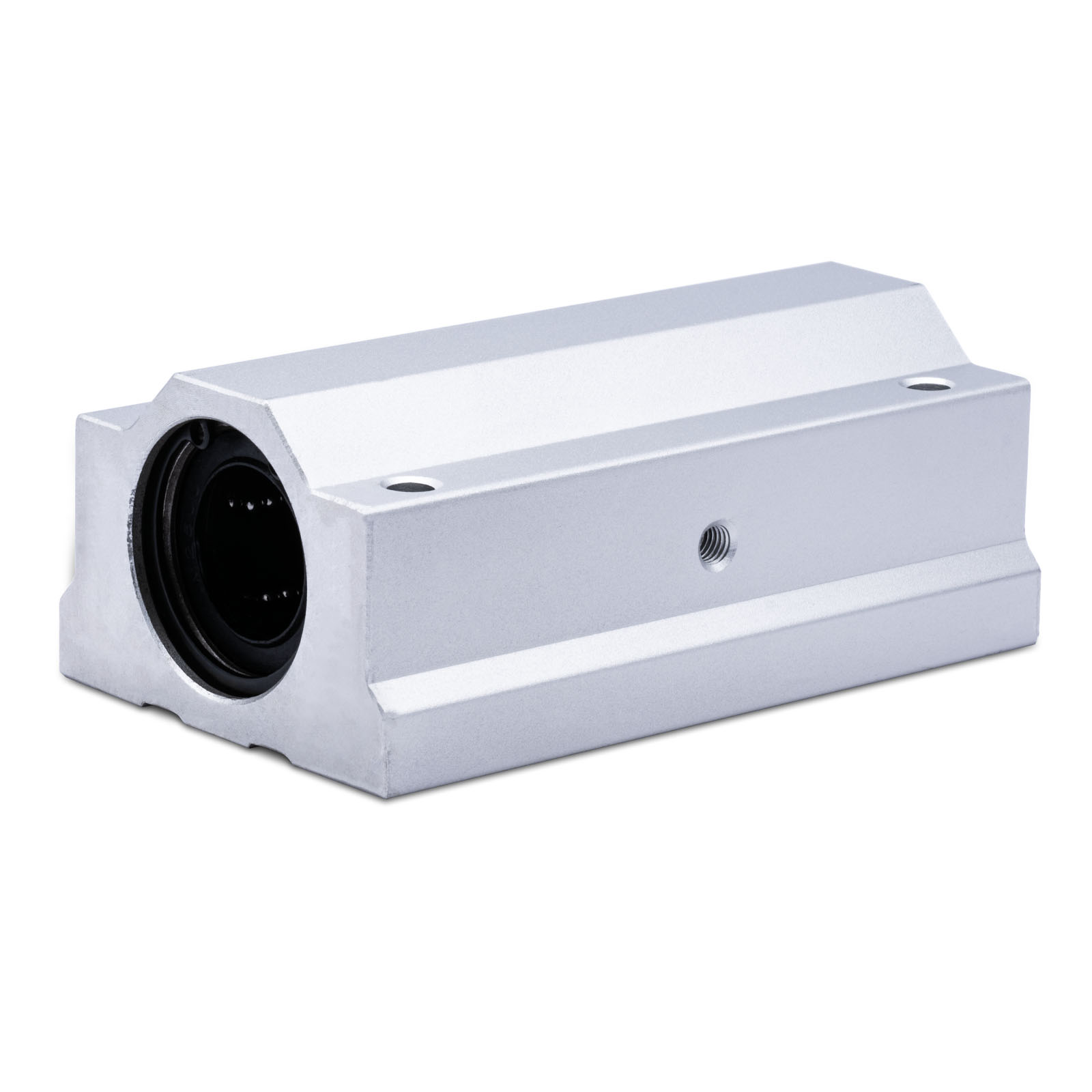

SC25L - Линейный подшипник в корпусе удлиненный

SC25L - Линейный подшипник в корпусе удлиненный
SC25L - Линейный подшипник в корпусе удлиненный
2058 руб. /шт
Кол-во:
Избранное
Сравнить

Модуль опорный удлиненный для вала 25 мм

Применение удлиненных опорных модулей при создании линейных перемещений зачастую может быть более целесообразно, чем двух отдельных кареток - это позволяет снизить себестоимость и упростить монтаж комплектующих. Сдвоенная шариковая втулка способна переносить больший крутящий момент, чем одинарный опорный модуль SC, при сохранении достаточной компактности всей конструкции.

Рейтинг
  • Вопрос/ответ
  • Отзывы
  • Скачать
  • Чертежи
ВОПРОС/ОТВЕТ
ОТЗЫВЫ
СКАЧАТЬ
ЧЕРТЕЖИ
Чертеж для SC25L - Линейный подшипник в корпусе удлиненный

МодельFGWEThS1S2CBLL1Дин. CN
SC8L 22 18 34 17 6 11 М4 3.4 42 24 58 мм 8 43 кгс
SC10L 26 32 40 20 8 14 М5 4.3 46 28 68 мм 12 58 кгс
SC12L 28 24 42 21 8 15 М5 4.3 50 30.5 70 мм 12 79 кгс
SC16L 38.2 32.5 50 25 9 19 М5 4.3 60 36 85 мм 12 120 кгс
SC20L 41 35 54 27 11 21 М6 5.2 70 40 96 мм 12 138 кгс
SC25L 59.5 42 79 38 12 26 М8 7 100 54 130 мм 18 160 кгс
SC30L 59.5 49 78 39 15 30 М8 7 110 58 140 мм 18 230 кгс
SC35L 68 54 90 45 18 34 М8 7 120 70 155 мм 18 265 кгс
SC40L 78 62 102 51 20 40 М10 8.7 140 80 175 мм 25 330 кгс
SC50L 102 80 122 61 25 52 М10 8.7 160 100 215 мм 25 590 кгс
